Двухтрубная система отопления частного дома: как устроена схема, где она уместна и что важно при монтаже

Двухтрубная система отопления частного дома строится на двух отдельных линиях. По одной трубе нагретый теплоноситель идет от котла к приборам, по другой возвращается обратно после отдачи тепла. За счет такого разделения радиаторы не зависят друг от друга так сильно, как в старых последовательных схемах, где вода проходит батареи одну за другой.

В обычном доме это дает понятный результат: первая батарея у котла не забирает почти все тепло, а дальние комнаты не остаются холодными. Каждый прибор получает подачу из общей магистрали и отдает остывший поток в обратную линию. Поэтому отопление в частном доме получается более управляемым: можно прикрыть один радиатор, настроить температуру в отдельной комнате и при этом не остановить прогрев остальных помещений.

Такая система отопления подходит для домов разной площади, но особенно полезна там, где несколько комнат, длинные участки труб, разные этажи или требуется нормальная регулировка температуры. В небольшом здании она дает комфорт. В большом – помогает избежать перекоса, когда рядом с котельной жарко, а в дальних помещениях прохладно.

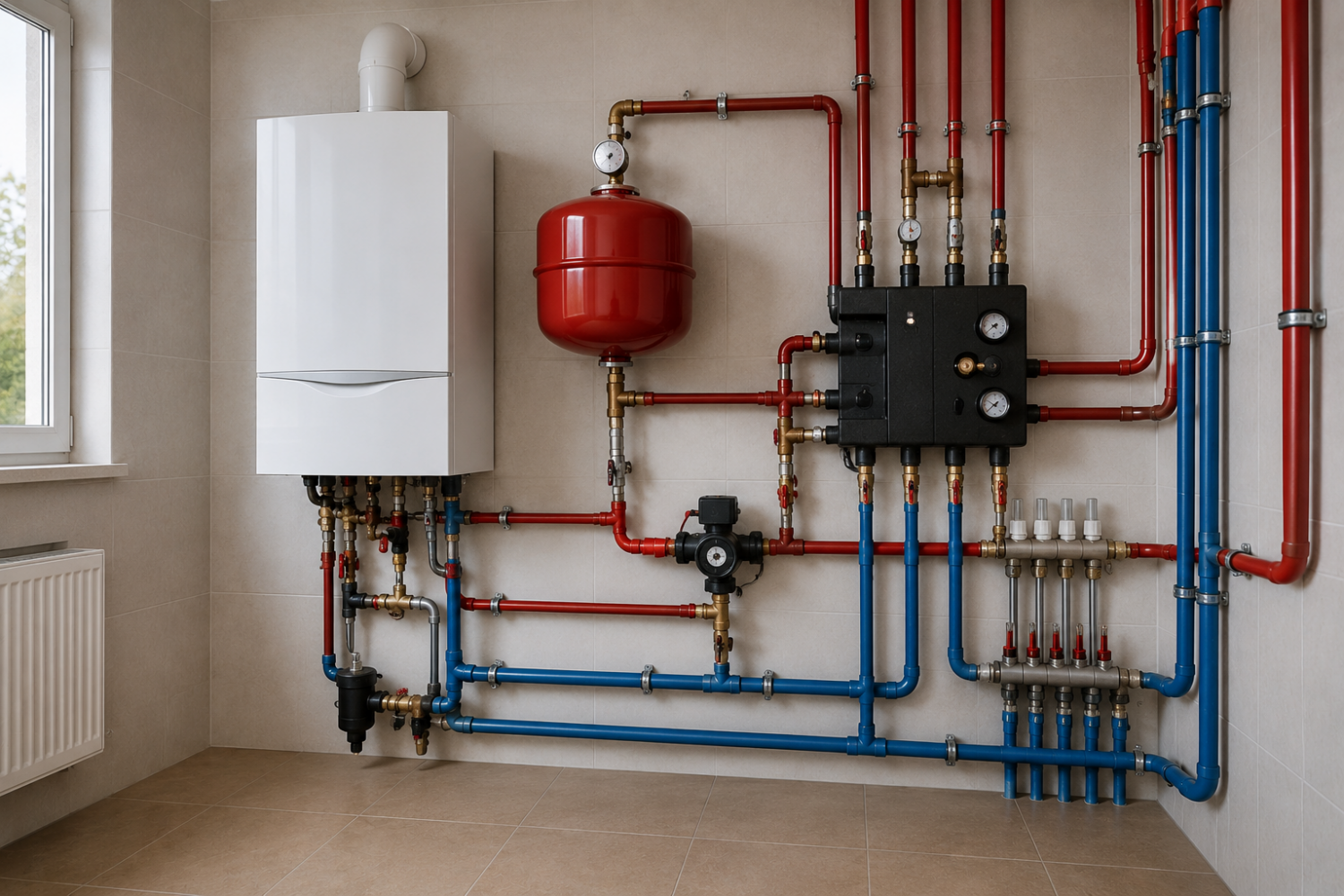

Основные узлы такой схемы обычно включают:

• котел, который нагревает теплоноситель;

• подающую и обратную магистрали;

• циркуляционный насос;

• расширительный бак;

• радиаторные приборы;

• запорные краны;

• воздухоотводчики;

• балансировочную арматуру;

• термостатические элементы для настройки комнат.

Если убрать хотя бы часть этих узлов или поставить их без расчета, схема может запуститься, но зимой проявятся слабые места: шум в трубах, холодные участки, завоздушивание или слишком резкий перепад температуры между комнатами.

Принцип работы двухтрубной системы отопления

Котел нагревает воду или антифриз, после чего теплоноситель уходит в подающую линию. Дальше поток распределяется по радиаторам. Каждый радиатор забирает часть тепла и отправляет остывший теплоноситель в обратную трубу. По обратке он возвращается к котлу, снова нагревается, и цикл повторяется.

В большинстве современных домов движение обеспечивает циркуляционный насос. Он заставляет воду двигаться с нужной скоростью. Эффективность его работы во многом зависит от правильно настроенной системы управления насосным оборудованием. Без насоса схема тоже может работать, если она рассчитана под естественную циркуляцию, но для этого нужны большие диаметры труб, правильные уклоны и менее компактная разводка. В новых коттеджах чаще выбирают насосную циркуляцию, потому что она дает больше свободы при прокладке труб.

Рабочий цикл можно представить так:

• котел нагревает теплоноситель до заданной температуры;

• поток уходит в подающую линию;

• радиаторы получают горячую воду из общей магистрали;

• тепло передается воздуху в помещениях;

• остывший теплоноситель собирается в обратной линии;

• насос возвращает поток к котлу;

• цикл повторяется до достижения нужной температуры в доме.

В состав системы входят котел, подача, обратка, радиаторы, расширительный бак, циркуляционный насос, воздухоотводчики, запорные краны, термоголовки и балансировочные элементы. Без этих деталей отопительная система может запускаться, но работать будет грубо: где-то перегрев, где-то слабый поток, где-то воздух в батареях.

Схема двухтрубной системы отопления и особенности ее устройства

Схема зависит от планировки здания, типа котла, этажности, места котельной и способа прокладки труб. Общий принцип сохраняется один: одна линия несет горячий теплоноситель к приборам, вторая собирает обратный поток.

В проекте важно не просто нарисовать две трубы. Нужно понять, где пройдет основная магистраль, как будут подключены комнаты, какие участки окажутся самыми длинными, где поставить насос, куда вывести воздухоотводчики, как сделать слив и обслуживание. Если этим пренебречь, дом может прогреваться неравномерно даже при хорошем котле и дорогих радиаторах.

Схема отопления должна учитывать мощность каждого прибора. В угловой комнате, спальне, кухне и холле теплопотери разные. Поэтому радиаторы подбирают по расчету или хотя бы по площади, количеству окон, наружным стенам и качеству утепления.

Перед выбором разводки обычно оценивают:

• где находится котельная;

• сколько этажей в здании;

• можно ли спрятать трубы в полу;

• есть ли чердак или техническое пространство;

• сколько радиаторов будет в каждой ветке;

• нужны ли отдельные зоны регулировки;

• где оставить доступ к кранам, коллекторам и соединениям.

В частных домах чаще применяют тупиковую или коллекторную организацию. В тупиковой схеме подача и обратка идут по маршруту, а радиаторы подключаются последовательно к магистралям, но не последовательно по теплоносителю. В коллекторной схеме от распределительного узла к каждому прибору идут отдельные линии. Второй вариант удобнее для скрытой прокладки, но требует больше труб и аккуратной настройки.

Двухтрубная система отопления с нижней разводкой

Нижняя разводка используется часто, потому что трубы можно провести вдоль пола, в стяжке, под плинтусом или в техническом слое. Для жилого интерьера это удобно: коммуникации не бросаются в глаза, не портят стены и не мешают расстановке мебели.

При такой схеме подающая и обратная линии проходят снизу. Радиаторы подключаются от пола или от нижней зоны стены. Если используются радиаторы с нижним подключением, трубы почти не видны. Это особенно удобно в домах с современным ремонтом, панорамными окнами, чистыми стенами и минимальным количеством открытых коммуникаций.

Но у нижней разводки есть нюансы. Воздух в системе поднимается вверх, поэтому на радиаторах нужны краны Маевского или автоматические воздухоотводчики. Также важно правильно подобрать насос и диаметр труб, чтобы дальние приборы не получали меньше потока. Если магистраль длинная, без балансировки часть радиаторов будет греть сильнее, а часть – слабее.

Нижняя схема хороша, когда нужно:

• спрятать трубы в полу или вдоль плинтуса;

• сохранить чистую геометрию стен;

• подключить радиаторы снизу;

• разделить помещения на удобные ветки;

• использовать насосную циркуляцию;

• поставить терморегуляторы на отдельных приборах.

Нижняя схема хорошо подходит для домов с принудительной циркуляцией. Она аккуратная, понятная в обслуживании и удобная при ремонте, если заранее оставить доступ к соединениям, коллекторам и запорной арматуре.

Двухтрубная система отопления с верхней разводкой

Верхняя разводка устроена иначе: подающая линия проходит выше радиаторов – под потолком, в перекрытии или на чердаке. От нее теплоноситель опускается к приборам, а обратка собирает остывший поток в нижней части системы.

Такой вариант встречается реже в современных интерьерах, потому что трубы сложнее спрятать. Зато он может быть полезен в домах, где нужно обеспечить естественную циркуляцию, есть удобное чердачное пространство или требуется упростить распределение тепла по этажам.

Главный плюс верхней подачи – более уверенное движение теплоносителя в схемах без активного насоса или с минимальной зависимостью от него. Нагретая вода поднимается легче, затем распределяется сверху и проходит через приборы. Но такая схема требует грамотного утепления труб на холодном чердаке, правильного размещения расширительного бака и защиты от завоздушивания.

Если чердак не отапливается, трубы нельзя оставлять без теплоизоляции. Потери тепла будут высокими, а при аварийной остановке отопления появится риск замерзания. Поэтому верхнюю разводку выбирают не ради «как раньше», а только там, где она действительно оправдана конструкцией дома.

Схемы подключения радиаторов в двухтрубной системе

Боковое подключение применяют там, где радиатор короткий или средний по длине. Подача и обратка подходят с одной стороны. Монтаж простой, фитингов немного, обслуживание понятное. Для небольших батарей такой вариант обычно работает нормально.

Диагональное подключение выбирают для длинных радиаторов. Подача входит сверху с одной стороны, обратка выходит снизу с другой. Теплоноситель проходит через весь прибор, поэтому крайние секции прогреваются лучше. Этот вариант особенно полезен для широких радиаторов в больших комнатах.

Нижнее подключение радиаторов удобно при скрытой прокладке труб. Линии выходят из пола или стены снизу, а сам радиатор выглядит аккуратно. Но здесь важна совместимость прибора с таким способом подключения. Если поставить обычный радиатор без учета внутреннего распределения потока, часть секций может греть слабее.

При выборе подключения учитывают:

• длину радиатора;

• место выхода труб;

• способ прокладки магистралей;

• наличие термоголовки;

• требуемую теплоотдачу;

• возможность перекрыть прибор без остановки всей системы;

• доступ к соединениям после отделки.

Сами радиаторы отопления подбирают по мощности, материалу, высоте, длине и рабочему давлению. Для двухтрубной схемы подходят стальные панельные, алюминиевые, биметаллические и чугунные модели, если они соответствуют параметрам котла и теплоносителя.

Преимущества двухтрубных систем отопления

Двухтрубные системы отопления ценят не за количество труб, а за предсказуемость. В такой схеме проще добиться равномерного прогрева, потому что каждый прибор получает теплоноситель не после всех предыдущих батарей, а от общей подачи.

Двухтрубная схема лучше переносит протяженные маршруты, если правильно выбраны диаметры и выполнена балансировка.

К сильным сторонам можно отнести:

• более ровный прогрев комнат;

• удобную настройку отдельных радиаторов;

• совместимость с термоголовками;

• возможность отключать отдельные приборы;

• нормальную работу на длинных ветках;

• удобство для домов с несколькими этажами;

• меньшую зависимость дальних помещений от ближайших радиаторов.

Недостатки тоже есть. Труб нужно больше, монтаж дороже, проектирование важнее. Нельзя просто развести магистрали «на глаз» и ждать идеального результата. Ошибки с диаметром, насосом или балансировкой могут испортить даже хорошее оборудование.

Однотрубная и двухтрубная система отопления: основные отличия

Однотрубная и двухтрубная система отличаются способом прохождения теплоносителя через радиаторы. В однотрубной схеме вода идет по одной магистрали и последовательно проходит приборы или участки возле них. Чем дальше радиатор от котла, тем ниже может быть температура теплоносителя. В двухтрубной – подача и обратка разделены, поэтому каждый прибор получает тепло более независимо.

Параметр	Однотрубная схема	Двухтрубная схема
Расход труб	Меньше	Больше
Регулировка отдельных комнат	Ограниченная	Удобная
Равномерность прогрева	Сложнее добиться	Проще настроить
Монтаж	Дешевле и проще	Требует больше работы
Подходит для больших домов	Не всегда	Обычно подходит лучше
Зависимость радиаторов друг от друга	Выше	Ниже

Однотрубная система отопления может быть уместна в маленьком доме, где немного приборов и короткая магистраль. Она дешевле по материалам, но хуже подходит для точной регулировки.

Когда стоит выбор однотрубная или двухтрубная система, нужно смотреть не только на цену труб. Если дом большой, комнат много, а температура должна регулироваться по зонам, экономия на разводке может потом обернуться неудобством.

Какая система отопления лучше для частного дома

Вопрос какая система отопления подойдет лучше, нельзя решить одним правилом. Для маленькой дачи, где две-три батареи и минимум требований к регулировке, простая однотрубная схема иногда оправдана. Для постоянного проживания чаще выбирают двухтрубный вариант, потому что он гибче и удобнее.

Если нужен ответ, какая система отопления лучше для дома с несколькими комнатами, санузлом, кухней, спальнями и разной потребностью в тепле, преимущество обычно у двухтрубной схемы. Она позволяет не перегревать одни помещения ради того, чтобы прогреть другие.

Для энергоэффективного дома с хорошим утеплением важно не просто дать тепло, а точно дозировать его. Для поддержания стабильной работы оборудования применяются регуляторы давления для инженерных систем. В солнечной комнате радиатор можно прикрыть. В угловой – оставить выше подачу. В гостиной – настроить комфортный режим вечером. Так системы отопления работают не грубо, а подстраиваются под реальную жизнь.

Обычно двухтрубный вариант выбирают, если:

• в доме больше трех-четырех радиаторов;

• есть удаленные комнаты;

• планируется регулировка температуры по помещениям;

• здание имеет два этажа или сложную планировку;

• требуется скрытая прокладка труб;

• важна совместимость с современной автоматикой.

Монтаж двухтрубной системы отопления в частном доме

Нужно заранее решить, где будет котел, куда пойдут магистрали, сколько будет радиаторов, где поставить насос, расширительный бак, фильтр, запорные краны и сливные точки.

Трубы подбирают по диаметру с учетом длины линий и мощности тепловой нагрузки. Если взять слишком малый диаметр, насос будет работать с лишним сопротивлением, а дальние участки могут греть хуже. Слишком большой диаметр увеличит стоимость и объем теплоносителя без очевидной пользы.

Обязательный этап – балансировка. После запуска нужно отрегулировать потоки так, чтобы ближайшие радиаторы не забирали слишком много, а дальние не оставались голодными по теплоносителю. Для этого используют балансировочные клапаны, термостатические узлы или коллекторные настройки.

Типичные ошибки при монтаже:

• нет воздухоотводчиков в верхних точках;

• трубы проходят через холодные зоны без утепления;

• насос выбран без учета длины веток;

• расширительный бак подобран неправильно;

• радиаторы подключены способом, который снижает теплоотдачу;

• нет возможности перекрыть отдельный прибор;

• отсутствует балансировка после запуска;

• соединения спрятаны без ревизионного доступа.

Все это не всегда видно сразу, но проявляется зимой: шумом, завоздушиванием, холодными секциями и перерасходом топлива.

Двухтрубная система отопления для одноэтажного и двухэтажного дом

Для одноэтажного здания чаще используют нижнюю прокладку труб. Она проще вписывается в интерьер, позволяет вести магистрали вдоль пола и удобно подключать приборы в каждой комнате. Важно только предусмотреть воздухоотвод на радиаторах и доступ к основным соединениям.

Двухэтажный дом требует более внимательной схемы. Теплоноситель должен нормально распределяться между этажами, а не уходить только по самому легкому пути. Часто этажи делят на отдельные ветки или контуры, чтобы можно было настроить баланс. Это особенно важно, если второй этаж используется не постоянно или там нужны другие температурные режимы.

Отопление двухэтажного дома лучше проектировать так, чтобы каждый этаж можно было регулировать отдельно. Тогда спальни наверху не придется перегревать из-за холодной гостиной внизу, а первый этаж не будет забирать весь поток.

Частный дом с постоянным проживанием выигрывает от такой схемы больше всего: отопление становится не просто включенным или выключенным, а управляемым. При грамотной разводке, нормальном насосе и правильной настройке водяное отопление работает ровно, без резких перепадов и холодных дальних комнат.

Итог

Двухтрубная система подходит тем, кому важно не просто запустить котел, а получить контролируемое тепло во всех помещениях. Она требует больше труб и аккуратного монтажа, зато дает равномерный прогрев, удобную регулировку радиаторов и нормальную работу в домах с несколькими комнатами или этажами.

Главное – не выбирать схему только по стоимости материалов. В отоплении ошибка на этапе разводки потом ощущается каждый зимний день. Поэтому двухтрубный вариант стоит рассматривать как практичное решение для дома, где важны комфорт, настройка по комнатам и стабильная работа оборудования.
