Гидравлические характеристики насосов Pedrollo: как читать и применять графики производительности

Гидравлические характеристики насосов представляют собой совокупность параметров, описывающих поведение оборудования в процессе эксплуатации. Эти параметры отображаются на графиках производительности (рабочих характеристиках), которые являются ключевым инструментом при проектировании, подборе и эксплуатации насосных установок. Особенно это актуально при работе с насосами Pedrollo — итальянским брендом, давно зарекомендовавшим себя как поставщик высококачественного и надёжного оборудования для водоснабжения, промышленного и аграрного применения, а также для частного сектора.

Что такое график производительности насоса

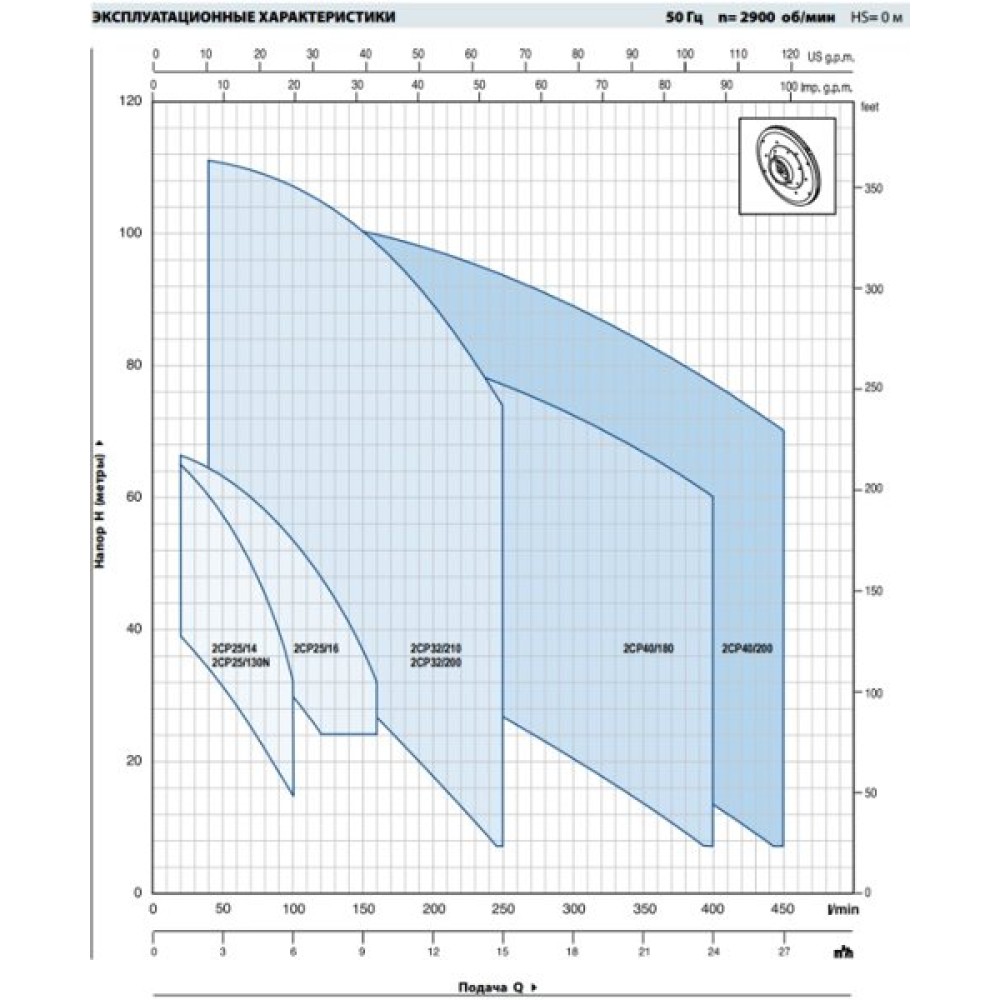

График производительности — это визуальное представление зависимости между основными эксплуатационными параметрами насоса: подачей (Q), напором (H), мощностью (P), КПД (η) и NPSH (необходимым положительным напором на входе). Это позволяет инженерам и проектировщикам предсказать поведение насоса в конкретной системе, минимизировать риски отказа и оптимизировать потребление ресурсов.

Основные оси графика:

• X-ось — расход (Q), измеряется в м³/ч или л/мин

• Y-ось — напор (H), измеряется в метрах водяного столба (м)

На одном графике может присутствовать несколько кривых, отображающих:

• Зависимость H–Q (напор–расход)

• Кривую КПД

• Кривую мощности

• Кривую NPSH

Каждая из них содержит ценную информацию для грамотного выбора и последующей эксплуатации оборудования.

Ключевые параметры и их инженерное значение

Напор (H)

Отражает разницу между входным и выходным давлениями насоса, выраженную в метрах водяного столба. В системах водоснабжения это критически важный параметр, определяющий, сможет ли насос преодолеть сопротивление трубопроводной сети, арматуры и потребителей.

Расход (Q)

Количество жидкости, перекачиваемое насосом в единицу времени. Оптимальное значение подбирается в зависимости от требований системы. Например, в системах противопожарной защиты важен стабильный расход при заданном напоре.

КПД (η)

Коэффициент полезного действия демонстрирует, какая часть потребляемой энергии преобразуется в полезную работу. Выбор насоса с максимальным КПД в рабочей точке позволяет значительно сократить эксплуатационные расходы.

Потребляемая мощность (P)

Показатель, определяющий нагрузку на электродвигатель. Он должен соответствовать установленному приводу с учетом пусковых токов и резерва по нагрузке.

NPSH (Net Positive Suction Head)

Необходимый положительный напор на входе, обеспечивающий безкавитационный режим работы насоса. При нарушении этого условия возникает кавитация — разрушительное явление, вызывающее быстрый износ гидравлических частей.

Инструкция по применению графиков производительности

Шаг 1: Определение условий работы

Прежде всего, необходимо рассчитать полную гидравлическую нагрузку системы — совокупность высоты подъема, потерь на трение в трубопроводах, фитингах и запорной арматуре. Одновременно определяются требования к расходу в зависимости от типа установки и технологического процесса.

Шаг 2: Подбор оптимальной рабочей точки

Рабочая точка насоса должна находиться вблизи точки наивысшего КПД (BEP). Это обеспечивает надёжную и энергоэффективную работу оборудования. Выход за пределы этой зоны снижает эффективность, увеличивает вибрационные и тепловые нагрузки.

Шаг 3: Анализ сопутствующих характеристик

Дополнительно анализируются линии потребляемой мощности и NPSH. Выбранный насос должен соответствовать возможностям электроснабжения и гидравлическим характеристикам всасывающей линии.

Шаг 4: Сопоставление с системой

Для точного подбора создается график системы (линия сопротивления), отображающий изменение сопротивления с увеличением расхода. Рабочая точка — пересечение этой линии с характеристикой насоса. Такая методика обеспечивает баланс между напором и расходом.

Применение на практике: пример расчёта

Допустим, необходимо подобрать насос для подачи 10 м³/ч воды на высоту 28 м с учетом потерь давления. Согласно графику Pedrollo, данную точку можно найти на кривой одной из моделей серии HF. После выбора модели необходимо удостовериться, что рабочая точка попадает в диапазон оптимального КПД, мощность соответствует электродвигателю, а значения NPSH допустимы по условиям источника (скважины, резервуара и т.д.).

Также проверяется температурный диапазон, вязкость жидкости и наличие взвешенных частиц, поскольку эти факторы могут влиять на фактические гидравлические параметры и ресурс работы оборудования.

Практические рекомендации

• Не следует выбирать насос с заведомо завышенными параметрами — это приведет к постоянной работе вне зоны эффективности.

• Учитывайте не только характеристики насоса, но и особенности системы: длина и диаметр трубопроводов, перепады высот, тип арматуры.

• При работе с агрессивными или загрязненными жидкостями необходима корректировка графиков с учётом изменения вязкости и плотности.

• Обязательно закладывайте резерв мощности и выбирайте модели с возможностью регулировки параметров (например, при помощи частотного преобразователя).

Графики производительности насосов Pedrollo — это профессиональный инструмент, позволяющий точно спрогнозировать поведение оборудования в условиях эксплуатации. Грамотный анализ гидравлических характеристик позволяет:

• Подобрать оптимальную модель под заданные параметры

• Обеспечить стабильную и безопасную работу насоса

• Снизить энергозатраты и частоту обслуживания

Техническая грамотность при работе с насосным оборудованием начинается с умения читать и интерпретировать эти графики. Чем точнее будет выполнен подбор, тем выше будет эффективность всей системы. Для инженеров, проектировщиков и монтажников понимание этих зависимостей — не просто преимущество, а необходимое условие качественного результата.
