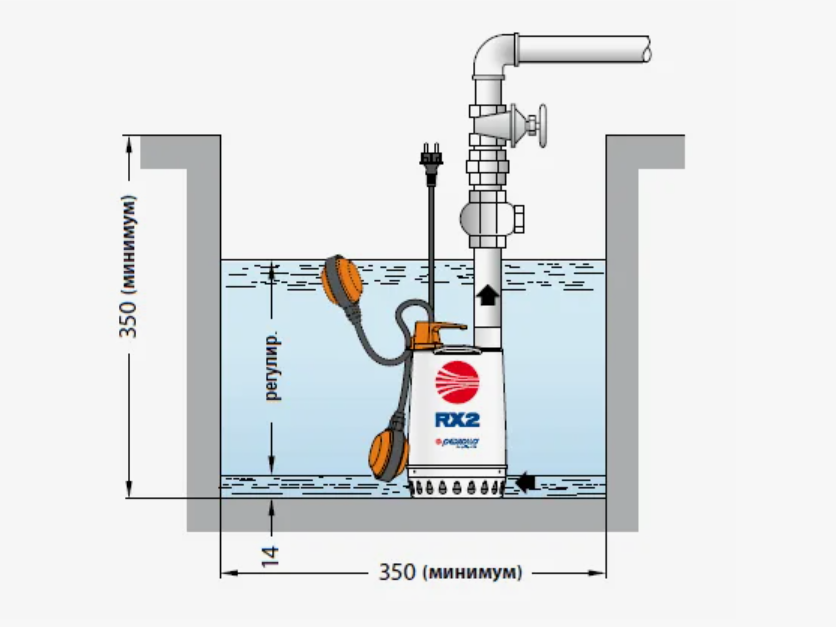

Как правильно смонтировать и подключить насос Pedrollo: пошаговая инструкция

Монтаж и подключение насоса — ключевой этап, от которого напрямую зависят эффективность, надёжность и срок службы оборудования. Насосы Pedrollo, как высокотехнологичное итальянское оборудование, требуют соблюдения определённых правил установки, соответствующих стандартам безопасности и рекомендациям производителя. В этой статье представлена подробная пошаговая инструкция по монтажу и подключению насосов Pedrollo, включая электрические и гидравлические соединения.

Этап 1. Подготовка к монтажу

Перед установкой необходимо выполнить предварительную подготовку:

1. Выбор места установки:

   • Насос должен размещаться на ровной твёрдой горизонтальной поверхности

   • Помещение должно быть защищено от атмосферных осадков, пыли, вибраций и агрессивных сред

   • Обеспечение вентиляции и свободного доступа для технического обслуживания

2. Проверка комплектации:

   • Насосный агрегат

   • Паспорт и инструкция

   • Муфты, фланцы, переходники (если предусмотрены)

3. Инструменты и материалы:

   • Гаечные ключи, отвёртки, герметик, уровни

   • Трубопроводы, фитинги, запорная арматура, фильтры

   • Кабель соответствующего сечения, клеммники, УЗО

Этап 2. Монтаж насосного агрегата

1. Установка фундамента:

   • Основание должно выдерживать вибрационные и статические нагрузки

   • Желательно использовать антивибрационные прокладки

   • В случае установки в колодцах или приямках — предусмотреть гидроизоляцию и отвод конденсата

2. Фиксация насоса:

   • Насос крепится к основанию болтами

   • Осевой перекос недопустим — используется строительный уровень

3. Монтаж трубопроводов:

   • Всасывающий трубопровод должен быть как можно короче, без резких изгибов

   • Обязателен монтаж обратного клапана на всасывающей линии

   • На напорной линии рекомендуется установить обратный клапан и запорную арматуру

   • Все соединения уплотняются герметиком или лентой ФУМ

4. Фильтрация воды:

   • Перед насосом устанавливается сетчатый фильтр грубой очистки

   • Запрещается запуск насоса без фильтра при наличии загрязнённой жидкости

Этап 3. Электрическое подключение

1. Выбор кабеля:

   • Сечение зависит от мощности насоса, длины кабеля и напряжения

   • Не допускается использование кабелей с повреждённой изоляцией

2. Подключение к электросети:

   • Устанавливается автоматический выключатель

   • Обязательно подключение УЗО (устройство защитного отключения)

   • Насосы Pedrollo могут быть однофазными (220 В) или трёхфазными (380 В)

3. Схема подключения:

   • Подключение осуществляется строго по схеме, указанной в техническом паспорте

   • В трёхфазных насосах важно правильно подключить фазировку

   • Проверяется направление вращения вала — должно соответствовать стрелке на корпусе

4. Заземление:

   • Обязательно выполняется надёжное заземление

   • Отсутствие заземления может привести к поломке двигателя и поражению током

Этап 4. Первичный запуск и проверка

1. Заливка насоса:

   • Всасывающая линия и корпус насоса должны быть полностью заполнены водой

   • Присутствие воздуха недопустимо — это может вызвать кавитацию и перегрев

2. Проверка герметичности:

   • Все соединения осматриваются на предмет утечек

   • При необходимости подтягиваются фланцы и резьбовые соединения

3. Первичный запуск:

   • Питание подаётся кратковременно для проверки направления вращения

   • После подтверждения правильности — насос включается в штатном режиме

   • Контролируется давление на выходе, шум, вибрации, ток потребления

4. Работа под нагрузкой:

   • Насос должен проработать не менее 15–20 минут под номинальной нагрузкой

   • Оценивается стабильность параметров и отсутствие перегрева

Этап 5. Настройка автоматики

В зависимости от модели насос Pedrollo может быть оснащён системой автоматического управления или подключён к внешнему контроллеру:

1. Пресс-контроль — управляет включением и отключением по давлению

2. Реле давления + гидроаккумулятор — для систем водоснабжения с буфером

3. Частотный преобразователь — обеспечивает плавный пуск, защиту от сухого хода, оптимизацию расхода электроэнергии

При необходимости настраиваются:

• Давление включения/отключения

• Уставки защиты от перегрева, скачков напряжения, сухого хода

Этап 6. Финальная проверка и обслуживание

1. Документирование:

   • Фиксация параметров запуска: давление, ток, время пуска, расход

   • Заполнение паспорта оборудования, введение в эксплуатацию

2. График обслуживания:

   • Ежемесячная проверка давления, герметичности, фильтров

   • Ежеквартальный осмотр электропроводки, контактов, системы управления

   • Ежегодная чистка и диагностика рабочего колеса, замена уплотнений при необходимости

Частые ошибки при монтаже

• Игнорирование инструкции производителя

• Отсутствие обратного клапана

• Подключение без заземления

• Установка насоса на неровную поверхность

• Применение неподходящего сечения кабеля

• Отсутствие фильтра на вход

Монтаж и подключение насосов Pedrollo требует чёткого соблюдения технологических требований и пошагового подхода. Только при корректной установке насос обеспечит надёжную и эффективную работу. Правильная интеграция в систему, грамотное подключение автоматики и регулярное техническое обслуживание продлевают срок службы оборудования и минимизируют эксплуатационные риски.

Следуя данной инструкции, вы сможете обеспечить безопасную и стабильную работу насосного оборудования Pedrollo в любых условиях эксплуатации.
