Насосы для добычи нефти, их виды и характеристики
Нефтяные насосы — это оборудование, используемое для добычи, транспортировки и перекачки нефти и нефтепродуктов. Они играют ключевую роль в нефтяной промышленности, обеспечивая эффективную работу скважин, трубопроводов и нефтеперерабатывающих заводов.
Роль насосов в нефтедобыче
Нефтяные насосы выполняют несколько критически важных функций:
- Подъем нефти на поверхность – особенно актуально для скважин с низким пластовым давлением.
- Транспортировка по трубопроводам – перекачка на значительные расстояния.
- Сепарация жидкостей – отделение воды, газа и механических примесей.
- Поддержание пластового давления – закачка воды или газа в пласт.
Современные тенденции предполагают интеграцию насосного оборудования в единые цифровые системы управления добычей. Это позволяет оптимизировать энергопотребление, минимизировать человеческий фактор в управлении процессами, адаптироваться к изменяющимся условиям эксплуатации.
Штанговые глубинные насосы (ШГН)
Штанговые глубинные насосы представляют собой классическое решение для механизированной добычи нефти. В состав установки входят:

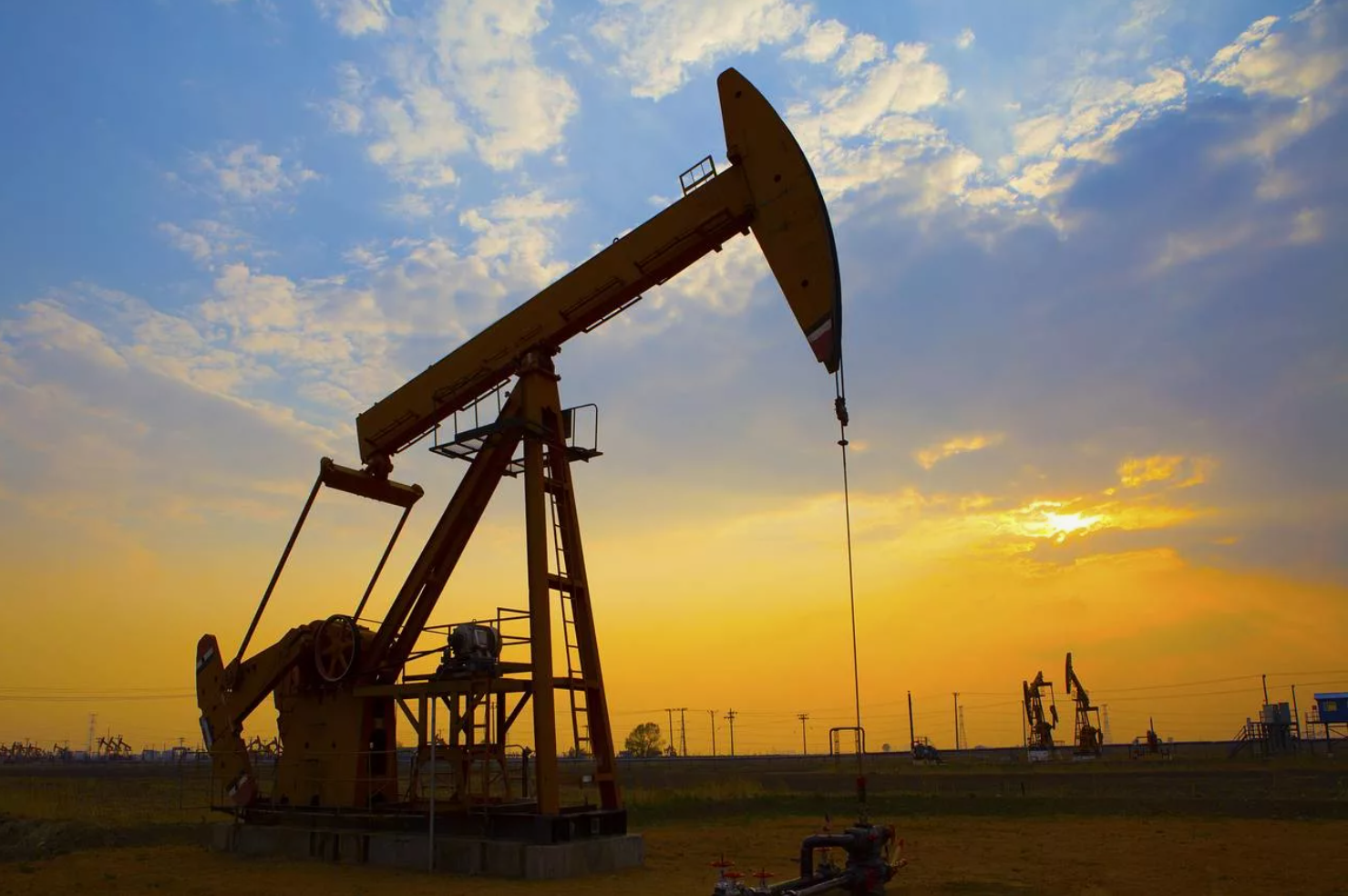

- наземный привод (станок-качалка);
- колонна насосных штанг;
- плунжерный насосный агрегат.
Их работа основана на возвратно-поступательном движении плунжера в цилиндре, который приводится в действие станком-качалкой через колонну штанг. Эти насосы особо эффективны в скважинах с низким дебитом и на месторождениях с высокой вязкостью нефти.
Главное достоинство ШГН заключается в их способности работать на значительных глубинах - до 3000 метров, при этом они показывают стабильную работу даже при низком пластовом давлении.
Однако, эксплуатация штанговых насосов сопряжена с определенными трудностями: они требуют регулярного обслуживания, подвержены повышенному износу штанг и создают существенные вибрации.
Современные модификации таких насосов оснащаются композитными штангами и специальными покрытиями, что значительно продлевает их срок службы.
Электроцентробежные насосы (ЭЦН)
Электроцентробежные насосы являются наиболее производительным решением для нефтедобычи. Агрегаты включают:
· многоступенчатый центробежный насос;
· защиту от песка;
· погружной электродвигатель;
· кабель питания.
Принцип их действия основан на создании центробежной силы многоступенчатым рабочим колесом, которое приводится в действие погружным электродвигателем. ЭЦН способны перекачивать до 2000 кубометров жидкости в сутки и эффективно работают на больших глубинах.
Их ключевое преимущество - высокая производительность при относительно компактных размерах погружного модуля. Однако? эти насосы крайне чувствительны к наличию механических примесей в перекачиваемой жидкости и требуют стабильного электроснабжения.
Последние разработки в этой области включают системы интеллектуального мониторинга и специальные фильтры для работы с песчаными примесями.
Винтовые нефтяные насосы (ВН)
Винтовые насосы занимают особую нишу в нефтедобыче, благодаря своей способности эффективно работать с высоковязкими жидкостями. Их рабочий механизм состоит из металлического ротора, вращающегося внутри эластомерного статора, что создает плавное перемещение жидкости без пульсаций.
Технические параметры:
- работа с вязкостью до 5000 сПз;
- плавная подача без пульсаций;
- допустимое содержание газа до 70%.
Основные преимущества винтовых насосов включают высокий КПД при перекачке вязких сред, устойчивость к абразивному износу. Однако, они имеют ограничения по температурному режиму и критичны к работе "всухую".
Современные модели оснащаются биметаллическими роторами и термостойкими статорами, что расширяет диапазон их применения.
Гидропоршневые насосы
Гидропоршневые насосы используют принцип гидравлического привода для создания рабочего хода поршня. Жидкость под высоким давлением подается в цилиндр, заставляя поршень двигаться и выталкивать нефть на поверхность. Эта технология особенно востребована на сверхглубоких и сложных скважинах, где требуется создание высокого давления.
Главные плюсы:
- Безопасность - нет вращающихся частей и искрения.
- Высокая ремонтопригодность - можно чинить прямо в скважине.
- Работают на глубинах до 5 км.
- Выдерживают давление до 500 атмосфер.
- Не боятся песка и примесей.
Гидропоршневые системы часто комплектуются дополнительными модулями очистки и автоматического контроля параметров работы. Они очень требовательны к чистоте жидкости, нуждаются в сложной системе управления, однако позволяют регулировать производительность без остановки.
Струйные насосы в нефтедобыче
Струйные насосы работают по простому принципу - они используют энергию потока жидкости (например, воды или нефти), чтобы поднимать нефть из скважины. В них нет сложных двигающихся деталей, только несколько основных элементов: сопло, приемная камера и диффузор. Это делает их очень надежными и компактными.
Они лучше всего работают:
- В скважинах с большим количеством газа в нефти.
- При наличии песка и других твердых примесей.
- В сложных условиях, где другие насосы быстро выходят из строя.
- В скважинах с небольшой производительностью (до 500 кубов в сутки).
Они используются в качестве временного решения при освоении новых скважин, в сложных геологических условиях.
Как выбрать нефтяной насос
При выборе насосного оборудования для добычи нефти ключевое значение имеют технико-эксплуатационные параметры, определяющие эффективность работы в конкретных условиях.
Глубина скважины напрямую влияет на выбор типа насоса, поскольку разные конструкции имеют ограничения по максимальной глубине подъема жидкости.
Производительность оборудования должна соответствовать дебиту скважины, обеспечивая оптимальный режим работы без перегрузок или неэффективного использования ресурсов. Современные регулируемые системы позволяют адаптировать производительность к изменяющимся условиям эксплуатации.
Рабочее давление насоса должно превосходить пластовое давление с учетом гидравлических потерь в трубопроводе. Особое внимание уделяется установкам, работающим в условиях высокого обводнения или при необходимости поддержания пластового давления.
Температурный режим эксплуатации определяет выбор материалов и систем охлаждения. Оборудование для горячих скважин или месторождений с высокой вязкостью нефти требует специального исполнения.
Химическая стойкость материалов конструкции критически важна при работе с агрессивными средами, включая сероводородсодержащие жидкости или нефть с высоким содержанием минеральных солей.
Габаритные размеры и масса оборудования влияют на возможность монтажа в скважинах с ограниченным диаметром обсадных колонн или при подземной компоновке оборудования.
Современные системы мониторинга и автоматизации позволяют непрерывно контролировать параметры в реальном времени, оптимизируя работу насосного оборудования и предотвращая критические ситуации.
Выбор конкретного решения должен основываться на комплексном анализе характеристик месторождения, свойств добываемой жидкости и экономических факторов. Производители постоянно совершенствуют конструкции насосов, внедряя новые материалы и системы автоматизации, что позволяет повышать эффективность нефтедобычи в самых различных условиях.
