Обратный клапан для насосной станции. Для чего нужен?

Обратный клапан на скважинном насосе – один из ключевых элементов системы водоснабжения. Его основная функция заключается в обеспечении устойчивого давления и предотвращении обратного потока жидкости в скважину после остановки насоса.

Важность обратного клапана в работе скважинного насоса

Обратный клапан на скважинном насосе играет критическую роль в обеспечении эффективной работы всей системы. Его присутствие позволяет избежать обратного потока воды из трубопровода обратно в скважину после остановки насоса. Это предотвращает сброс воды обратно во водоносный слой, что помогает сохранить давление в системе и предотвращает возможные повреждения оборудования.

Одним из основных преимуществ обратного клапана является увеличение срока службы насоса. Защищая насос от обратного потока воды, устройство снижает риск износа и поломок, что позволяет продлить срок эксплуатации самого устройства. Также оно способствует снижению энергопотребления, поскольку насос не тратит энергию на прокачку воды из скважины заново после каждого цикла работы.

Благодаря его использованию, поддерживается стабильное давление в системе, что, в свою очередь обеспечивает более равномерное распределение воды по всем точкам использования. Это особенно важно при подаче воды на большие расстояния или в здания с нестабильным давлением.

Обратные клапаны насосов широко используются в системах водоснабжения и орошения, в скважинных насосах для домашнего и промышленного использования.

Принцип работы обратного клапана на скважинном насосе

Принцип работы обратного клапана основан на использовании пружины, которая закрывает клапан при прекращении давления от насоса, не позволяя воде вернуться обратно.

Когда насос запускается, давление в трубе возрастает, открывая клапан, и вода начинает поступать в систему. Как только насос останавливается, пружина давит на клапан, закрывая его и предотвращая обратный поток. Этот механизм обеспечивает устойчивую работу насоса, позволяя ему эффективно поднимать воду на поверхность без потерь.

Обратнозапорные обратные клапаны имеют разную конструкцию и могут быть выполнены из различных материалов, что позволяет выбирать наиболее подходящий вариант в зависимости от конкретного применения.

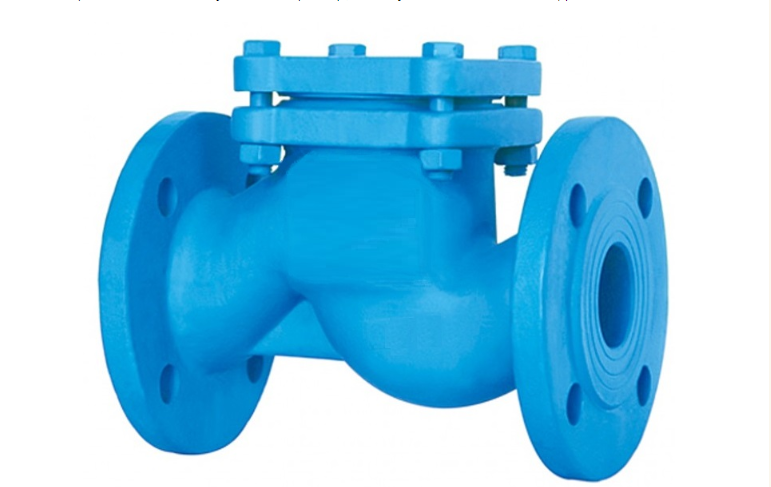

Виды и конструкция обратнозапорных устройств

Существует несколько видов обратных клапанов, различающихся по конструкции и принципу действия.

• Шаровый обратный клапан состоит из сферического элемента, который под действием потока жидкости закрывает или открывает проход. Шаровые клапаны просты в установке и обслуживании, но могут иметь ограничения по производительности и сроку службы.

• Клиновой обратный клапан основан на использовании клинового элемента, блокирующего поток жидкости в нужном направлении. Клиновые клапаны отличаются высокой надежностью и устойчивостью к высокому давлению, но требуют более сложного обслуживания.

• Тарельчатый обратный клапан представляет собой диск, который при подаче жидкости насосом прижимается к седлу, закрывая проход. Тарельчатые клапаны обладают минимальным гидравлическим сопротивлением, что способствует экономии энергии, однако их чувствительность к загрязнениям может ухудшить процесс работы насоса.

• Дисковые межфланцевые модели представляют собой пластины, расположенные вдоль оси движения жидкости, при падении давления в системе лепестки расходятся, как крылья бабочки.

Каждый вид обратного клапана имеет свои преимущества и недостатки, поэтому выбор конкретной конструкции зависит от специфики применения и требований к работе насоса. Важно выбрать подходящий обратный клапан для своей скважины, чтобы обеспечить надежную и эффективную работу всей системы.

Размеры

Размеры обратных клапанов варьируются в зависимости от их применения и выпускаются с Ду от 10 до 400 мм. Размеры клапанов выбираются исходя из объема потока, который должен обрабатываться, и давления в системе, которое может составлять от 0,25 до 250 мм. Стандартный размер бытовой линии – Ду40 мм.

Материалы

Для изготовления корпусов клапанов чаще всего используется сталь – нержавеющая, углеродистая, латунь, чугун и специальные сплавы. Уплотнительные кольца и пружины изготавливаются из эластомеров, таких как нитрильный каучук, фторкаучук и т.п. Резьбовые соединения и прокладки, обеспечивающие герметичность клапана, чаще всего делаются из углеродистой или нержавеющей стали.

При выборе материалов для обратных клапанов необходимо учитывать рабочие условия и среду, в которой они будут эксплуатироваться, чтобы обеспечить долгий срок службы и надежную работу устройства.

Когда обязательна установка обратного клапана

Обратный клапан на скважинном насосе является важным элементом, который обеспечивает непрерывную работу насоса и защищает систему от обратного потока воды. Его установка рекомендуется в случаях, когда скважина имеет большую глубину или подвержена колебаниям уровня воды. В таких условиях обратный клапан предотвращает отсасывание воды из трубопровода после выключения насоса, что позволяет избежать потерь напора и длительного перезапуска насоса.

Кроме того, обратный клапан необходим при использовании подводных или поверхностных насосов для самовсасывающих насосных станций. В этом случае он предотвращает обратный поток воды в трубопровод и сохраняет воздушную пробку в системе, обеспечивая беспрепятственный подъем воды. Без обратного клапана возможны простои насоса, его повреждение и повышенный расход электроэнергии.

Важно правильно подбирать и устанавливать обратный клапан с учетом особенностей скважины и насоса, чтобы обеспечить надежную и безотказную работу системы водоснабжения.

Выбор места монтажа

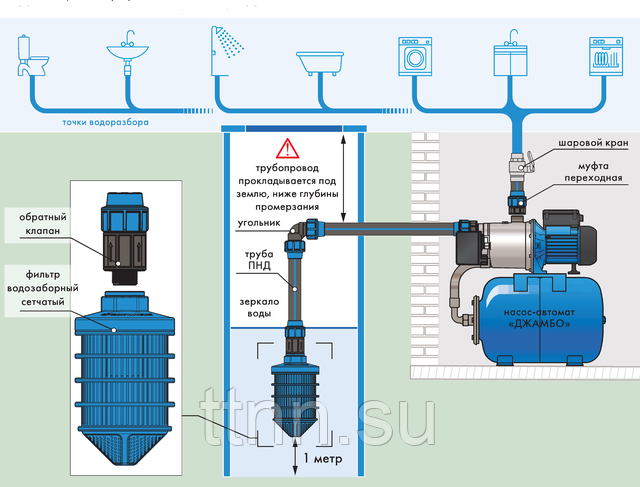

Место монтажа устройства определяется по характеру водозапорной чаши. Клапаны могут быть установлены на всасывающем патрубке или после перекачивающего узла на линии нагнетания. Место монтажа зависит от типа скважины. Если водозабор поверхностный, то устройство монтируется перед гидроаккумулятором на шланге, опущенном в воду.

В циркуляционных насосных станциях заслонка обратного слива монтируется на конце трубы, при этом, необходимо предусмотреть сетчатые колпаки для защиты от абразивного износа. Водозабор должен находиться на уровне 100-120 см от дна, чтобы не засасывать взвесь.

Важно также убедиться, что арматура установлена в правильном направлении и открывалась только при подаче воды от насоса.

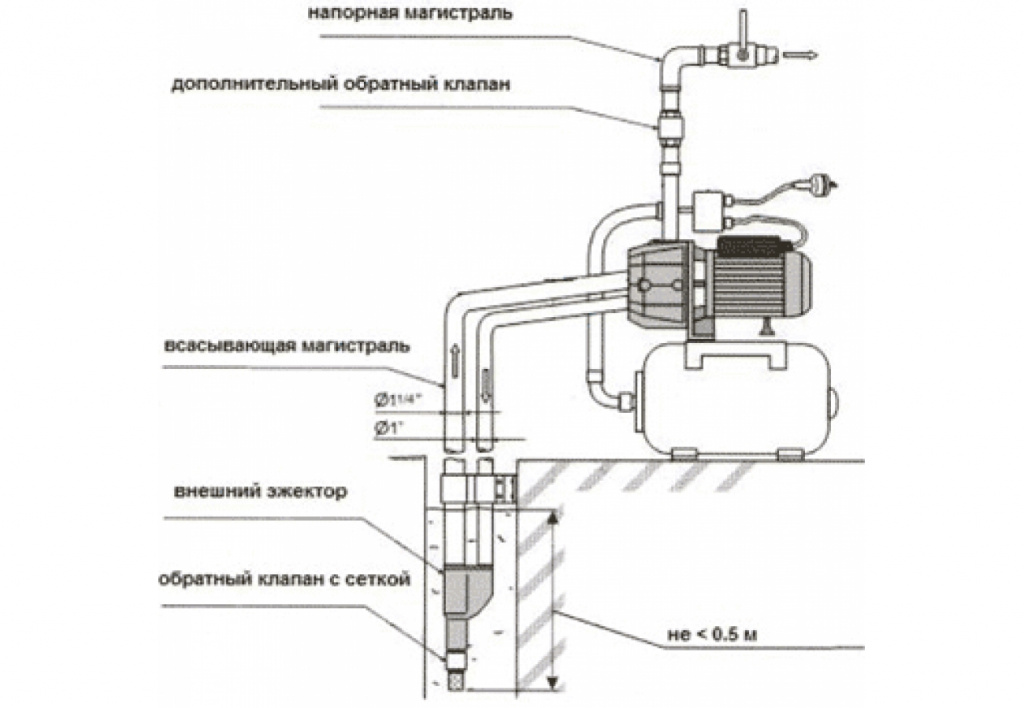

Подключение станций с поверхностным насосом

Для подключения станций с поверхностным насосом к системе водоснабжения необходимо выполнить несколько шагов:

1. Подготовка места установки. Выберите место для установки насосной станции, учитывая доступность электропитания и защиту от воздействия погодных условий.

2. Подготовка трубопровода. Установите фильтр и предохранительный клапан на входе в насосную станцию. Подсоедините входной и выходной трубопроводы к соответствующим портам насоса.

3. Подключение электропитания. Подключите насос к источнику электропитания с учетом требований к напряжению и мощности насоса. Убедитесь, что электропитание соответствует нормам безопасности.

4. Настройка и проверка работы. После подключения насоса установите необходимые параметры работы (например, давление) согласно рекомендациям производителя. Проверьте работу насосной станции на наличие утечек и правильную подачу воды.

Правила выбора насоса для колодца

Выбирая насос для колодца, следует уделить внимание наличию и качеству обратного клапана. Лучше выбирать насосы с встроенным обратным клапаном, так как это обеспечит более надежную защиту от обратного потока воды. Также важно учитывать материал изготовления обратного клапана, чтобы он был устойчив к коррозии и прочен.

Важно помнить, что использование насосов без обратного клапана может привести к различным проблемам, таким как нагнетание загрязненной воды в систему водоснабжения, повреждение насоса из-за обратного удара воды и снижение эффективности работы всей системы. Правильный выбор насоса для колодца с обратным клапаном поможет обеспечить надежное и безопасное водоснабжение.

Как выбрать подходящий обратный клапан для скважинного насоса

При выборе подходящего обратного клапана для скважинного насоса необходимо учитывать несколько важных факторов.

• Один из ключевых критериев – давление, при котором будет работать насос. Необходимо выбирать обратный клапан, способный выдерживать давление, которое генерируется насосом.

• Также важно учитывать материал изготовления клапана, чтобы он был прочным и долговечным. Рекомендуется выбирать обратный клапан из нержавеющей стали или латуни.

• Особое внимание следует уделить размерам и диаметру клапана, чтобы они соответствовали параметрам скважинного насоса.

• Также следует учитывать рабочие условия, в которых насос будет эксплуатироваться.

• Если скважина подвержена возможным засорениям или высокой концентрации песка, необходимо выбирать клапан с дополнительными фильтрами или противозасорительными элементами.

Правильно подобранный обратный клапан поможет обеспечить бесперебойную и эффективную работу скважинного насоса, защищая его от обратного потока воды и минимизируя износ оборудования.

Почему не работает обратный клапан в насосе

Обратный клапан в скважинном насосе играет ключевую роль в обеспечении непрерывной работы системы подъема воды. Однако, иногда возникают ситуации, когда устройство не функционирует должным образом, что приводит к проблемам в работе насоса. Одной из причин недостаточной работы обратного клапана может быть его загрязнение или повреждение.

Загрязнение клапана может произойти из-за накопления песка, глины, или других механических примесей в системе. Это может привести к тому, что затвор не закроется полностью, что, в свою очередь, уменьшит эффективность работы насоса и приведет к недостаточному давлению или расходу воды.

Поломка обратного клапана может быть вызвана износом уплотнительных колец, деформацией корпуса и т.п. В результате, клапан может начать протекать, не обеспечивая должной герметичности, тем самым позволяя обратному потоку воды проникнуть обратно в скважину.

Неисправный обратный клапан может значительно снизить производительность и эффективность работы насоса, а также привести к повышенному расходу электроэнергии. Поэтому, важно регулярно проверять состояние обратного клапана и производить необходимые ремонтные работы или замену в случае необходимости, чтобы обеспечить надежную и эффективную работу скважинного насоса.

Обслуживание и замена обратного клапана на скважинном насосе

Для обслуживания обратного клапана необходимо регулярно проверять его состояние на предмет износа, загрязнения или повреждений. Рекомендуется проводить осмотр и техническое обслуживание оборудования не реже одного раза в год. При выявлении любых неисправностей обратного клапана необходимо немедленно заменить его.

Процесс замены обратного клапана на скважинном насосе включает следующие этапы:

1. Отключение электропитания насоса и снижение давления в системе.

2. Отсоединение трубопроводов и демонтаж обратного клапана.

3. Очистка поверхности установочного места и нового клапана.

4. Установка нового обратного клапана и крепление его в соответствии с инструкцией производителя.

5. Подключение трубопроводов и восстановление работы насоса.

Обратите внимание, что выбор правильного обратного клапана, его качество и профессиональное выполнение монтажа имеют решающее значение для эффективной работы скважинного насоса. Поэтому, важно доверять обслуживание и замену обратного клапана специалистам с опытом работы насосами. Всегда следуйте рекомендациям производителя и не откладывайте обслуживание насоса на потом, чтобы избежать серьезных проблем в работе системы в дальнейшем.
