Подключение реле давления воды для насоса: схема и инструкция

Реле давления воды играет ключевую роль в автоматизации работы насоса, обеспечивая надежный контроль за напором в системе водоснабжения. Основная функция этого устройства заключается в поддержании стабильного давления в водопроводной системе. Такой механизм не только предотвращает возможное избыточное давление, но и способствует продлению срока службы насосной установки, обеспечивая эффективное и безопасное использование водоснабжения.

Принцип работы реле давления воды

Принцип работы устройства заключается в автоматическом регулировании уровня давления в системе. Когда напор воды опускается ниже заданного уровня, реле активирует насосную установку для его повышения.

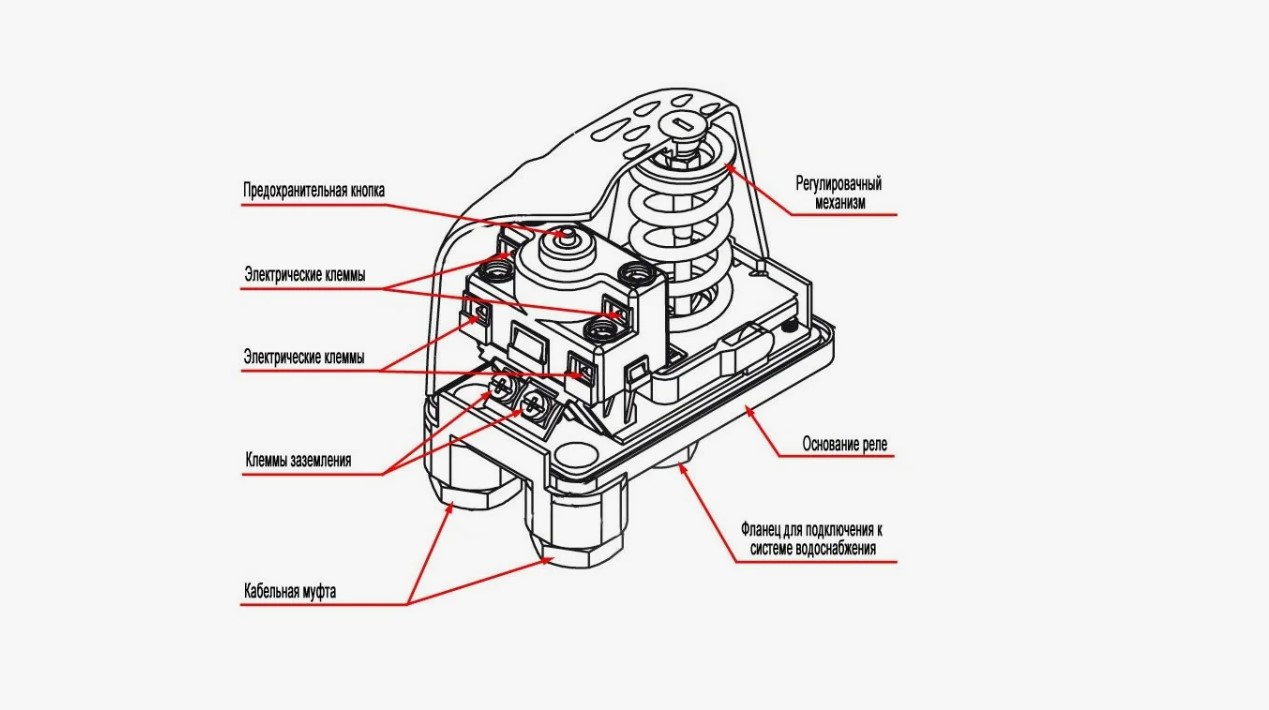

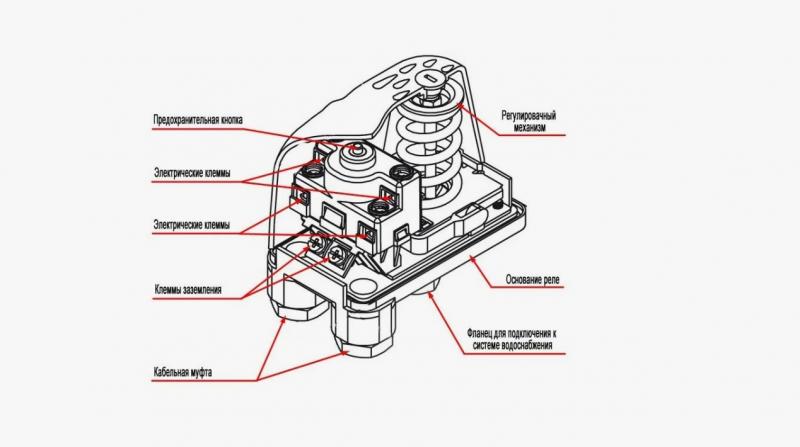

Основными компонентами реле являются датчик, механизм переключения и регулятор давления. Датчик устанавливается на трубопроводе, передавая информацию о напоре в механизм переключения, который контролирует работу насоса. Регулятор позволяет настраивать желаемый уровень давления в системе, обеспечивая оптимальное функционирование всего комплекса.

Когда нагрузка воды в насосе возрастает, это приводит к активации мембраны, воздействующей на поршень. Тот, в свою очередь, воздействует на контакты, обуславливая

• замыкание контактов (инициирует работу);
• размыкание контактов (прекращает работу).

В системе присутствуют две важные пружины, играющие центральную роль в контроле водного напора. Основная пружина активируется, когда давление отклоняется от установленного предела, и толкает платформу, тем самым запуская механизмы. Как только показатель возвращается к необходимому уровню, вторичная пружина начинает регулировать размыкание контактов, останавливая работу насоса. Так, контроль за давлением осуществляется благодаря скоординированной работе двух пружин.

Что проверить перед подключением реле давления

Перед установкой реле давления рекомендуется убедиться в исправности всех элементов системы водоснабжения. Следует проверить наличие электропитания, состояние автоматического выключателя, работоспособность манометра и давление воздуха в гидроаккумуляторе. Также необходимо убедиться в отсутствии повреждений проводки, надежности всех электрических соединений и герметичности трубопроводов.

Если насос ранее работал нестабильно, перед подключением рекомендуется проверить фильтры, обратный клапан и состояние трубопроводов. Это позволит исключить неисправности, не связанные с работой реле давления, и избежать повторного демонтажа оборудования после монтажа.

Что нужно для подключения

Для подключения устройства вам понадобятся провода достаточной длины для соединения реле с насосом и источником питания. Также приготовьте электросоединительные колодки или клеммы для подключения проводов к соответствующим терминалам на устройствах.

Из инструментов вам понадобится отвертка, изоляционный скотч, кусачки для обрезки проводов, а также мультиметр для проверки цепей. Важно соблюдать все меры предосторожности и не подключать устройства под напряжением.

Схемы подключения

Существует несколько типов подключения в зависимости от требуемого режима работы и конструкции насоса. Один из наиболее распространенных вариантов – подключение реле давления между насосом и водопроводной системой. В этом случае сигнал о необходимости включения или отключения насоса будет поступать от реле давления, обеспечивая стабильный напор воды в системе. Если нужна более сложная схема подключения, например, с управлением скоростью насоса, потребуется инструкция производителя.

Рекомендации по монтажу:

• Реле рекомендуется устанавливать вблизи котла для оптимальной работы.
• Устройство должно быть размещено выше уровня котла.
• Монтаж следует выполнять в вертикальном положении.
• Не рекомендуется устанавливать запорную арматуру между элементами безопасности котла и трубами отопительной системы, чтобы избежать уменьшения пропускной способности.
• Предохранительный клапан должен иметь сливной шланг, диаметр которого соответствует диаметру выходного отверстия клапана.
• Шланг для сброса должен иметь длину более 2 метров и не более двух перегибов. В случае технической необходимости допускается использование шланга с увеличенным диаметром.
• Чтобы избежать выхода из строя реле и неправильной работы сети, рекомендуется проводить очистку предохранительного клапана на корпусе регулярно, не реже чем раз в полгода.

Перед началом работ убедитесь в отсутствии напряжения в электрической сети и внимательно изучите электрическую схему вашего насоса и реле давления. Если возникнут трудности или потребуется консультация, обратитесь за помощью к квалифицированным специалистам.

Пошаговое подключение устройства

Для правильной работы насоса необходимо подключить реле давления воды:

1. Отключите насосную установку от источника питания.
2. Определите место установки. Оно обычно устанавливается на трубопроводе между насосной установкой и системой, которую он обслуживает.
3. Отсоедините трубопроводы от насоса и установите соединительные фитинги для подключения реле давления.
4. Подключите трубопроводы к соединительным фитингам. Убедитесь, что соединения плотно закреплены.
5. Подключите электрические провода через реле, следуя схеме подключения на устройстве
6. Убедитесь в надежности крепления всех соединений и изоляции проводов.
7. Проверьте правильность подключения, переключая насос, чтобы убедиться в корректной работе.
8. Включите насос в сеть и проведите тестовый запуск системы для проверки корректности функционирования.

Следуя данным инструкциям, вы сможете успешно подключить реле давления к насосу и обеспечить его стабильную работу.

Основные ошибки при подключении реле давления

Даже при соблюдении общей схемы подключения ошибки при монтаже могут привести к нестабильной работе насосной станции. Наиболее распространенной причиной является неправильное подключение электрических проводов, из-за чего насос не включается или не отключается при достижении заданного давления.

• неверно выставлены давление включения и отключения;
• реле установлено слишком далеко от насоса или в месте с нестабильным давлением;
• отсутствует манометр для контроля настроек;
• не установлен предохранительный клапан;
• соединения выполнены негерметично или с нарушением схемы производителя.

После завершения монтажа рекомендуется повторно проверить все соединения, убедиться в отсутствии утечек и выполнить пробный запуск насосной станции.

Подключение к электричеству

Для правильного функционирования реле давления воды необходимо корректно подключить к электричеству. Прежде всего, убедитесь, что питание отключено, чтобы избежать поражения электрическим током.

Подключите фазовый провод от источника электропитания к контакту L1 реле, нулевой провод к контакту N, а заземляющий провод к контакту E. Далее, подключите провода от реле к насосу: провод от контакта 1 реле к фазовому входу насоса, провод от контакта 2 реле к нейтральному входу насоса.

Тестирование работы системы после подключения

После завершения подключения реле давления воды для насоса, необходимо провести тестирование работы системы, чтобы убедиться в правильности ее работы. Следует загрузить насос, открыв соответствующий кран водопровода, и дождаться, когда компрессор начнет работать.

Затем проверьте показания на манометре и убедитесь, что давление находится в заданных пределах. При несоответствии значений следует перепроверить все подключения и настройки. После успешного тестирования регулятор можно считать установленным и работоспособным.

Диагностика неисправностей после подключения

Если после подключения насосная станция работает некорректно, необходимо определить причину неисправности до повторной настройки реле давления. В первую очередь следует проверить наличие электропитания, состояние автоматического выключателя, показания манометра и давление воздуха в гидроаккумуляторе.

После этого рекомендуется осмотреть электрические контакты, убедиться в отсутствии повреждений проводки и проверить надежность соединений. Если все элементы исправны, но насос по-прежнему работает нестабильно, следует проверить настройки реле давления или заменить неисправное устройство.

Настройка работы реле давления – о чем важно помнить

Для настройки используются регуляторы на корпусе реле. Рекомендуется не устанавливать слишком низкое давление, чтобы избежать частого включения насосного агрегата. Также важно следить за тем, чтобы давление срабатывания не превышало допустимое для вашей системы.

Руководствуйтесь инструкцией к реле давления и не настраивайте его по произвольным значениям. При корректной настройке обеспечивается оптимальная работа насосной установки.

Рекомендации:

• Регулярное техническое обслуживание необходимо для надежной работы системы. Также важно следить за уровнем давления в гидроаккумуляторе.
• Особое внимание стоит уделить корректной установке компонентов насосной автоматики. Реле должно быть установлено вертикально и направлено вверх.
• Все электрические соединения должны быть защищены от влаги, чтобы избежать возможных коротких замыканий.
• После остановки насоса в системе сохраняется давление, поэтому перед проведением монтажных работ необходимо освободить систему от воды.
• При использовании насоса иногда наблюдаются внезапные увеличения потребляемой мощности, превышающие токовую нагрузку. Это может быть вызвано сложными условиями эксплуатации, частыми запусками, ухудшением изоляции в обмотках мотора, а также проблемами в системах электроснабжения или водоснабжения.
• Кроме того, наличие загрязнений в жидкости может затруднить работу насоса.

Важно помнить, что неправильная настройка датчика протока или реле давления может привести к недостаточному или избыточному давлению в системе, что может повлиять на работу насоса и других элементов водоснабжения. Следуйте инструкциям по подключению и настройке, чтобы обеспечить эффективную работу вашей системы водоснабжения.

Типичные неисправности реле давления

Во время эксплуатации насосной станции могут возникать различные неисправности реле давления. Наиболее распространенными являются отсутствие включения насоса, непрерывная работа без отключения, частые циклы включения и выключения, а также нестабильные показания давления.

Причинами подобных неисправностей могут быть засорение датчика давления, износ или подгорание контактов, повреждение мембраны, ослабление электрических соединений, неисправность обратного клапана или неправильные настройки реле. Перед заменой устройства рекомендуется провести диагностику всех элементов системы, поскольку проблема не всегда связана непосредственно с реле давления.
