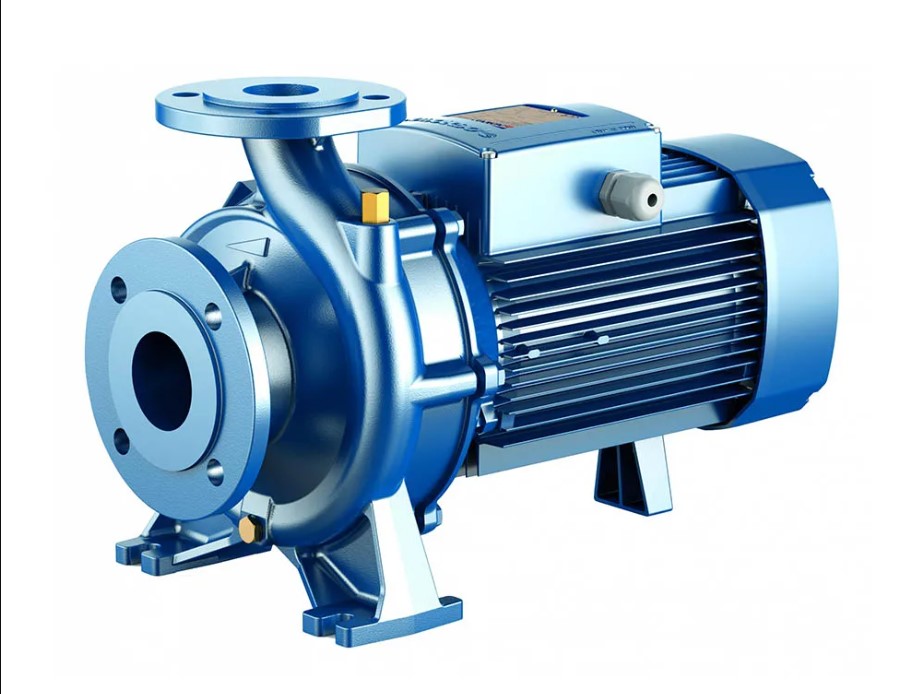

Производительность насоса: расчет подачи и выбор насоса

Правильно выбранная подача (Q) и напор (H) насоса определяют стабильность процесса, акустику, энергопотребление и ресурс оборудования. Ниже — профессиональное руководство по расчёту требуемой производительности, построению «системной кривой», проверке кавитационной устойчивости и практическому выбору насоса под конкретную задачу.

1) Термины и базовые формулы

• Подача, Q — объёмный расход жидкости, м³/ч (или л/с).

• Напор, H — эквивалент энергоёмкости потока, м вод. ст.

• Мощность на валу, Pвал, кВт:

  Pвал = (ρ × g × Q × H) / (ηнас × 1000)
  где ρ — плотность, кг/м³; g = 9,81 м/с²; ηнас — КПД гидравлики насоса (без учёта двигателя).

• Аффинные законы (для центробежных насосов при неизменном рабочем колесе):

  Q ~ n, H ~ n², P ~ n³
  (n — частота вращения). Полезны для оценки работы с частотным приводом.

• Системная кривая — зависимость требуемого напора от расхода для конкретной сети:
  Hсист(Q) = Hстат + K × Q²,
  где Hстат — статический напор (разность уровней/давлений), K — суммарная «квадратичная» потеря в трубах и арматуре.

Рабочая точка — пересечение кривой насоса и системной кривой.

2) Как посчитать требуемый расход (Q) в типовых задачах

2.1. Отопление/охлаждение (закрытые контуры)

Для воды:

Q (м³/ч) = 0,86 × Pтепл (кВт) / ΔT (К)

Пример: нагрузка 20 кВт, ΔT = 15 К → Q ≈ 0,86×20/15 = 1,15 м³/ч.

2.2. ХВС/ГВС (водоснабжение)

• По пиковому секундному расходу или одновременному действию приборов (согласно заданию/нормам).

• Для небольшого дома: 0,8–1,5 м³/ч; дом + полив: 2–3 м³/ч (уточняйте по фактическим точкам).

2.3. Технологические линии

• Из материального баланса (сколько подаётся/отбирается), заданного времени оборота бака, скорости промывки, фильтрации, CIP и т.п.

2.4. Канализация/дренаж (с твёрдыми включениями)

• Из притока (л/с) и необходимого режима самоочистки труб. Учитывайте требуемую свободную проходность рабочего колеса под размер частиц.

3) Как посчитать требуемый напор (H)

Итоговый напор складывается из:

1. Hстат — разница геодезических отметок/давлений между источником и точкой подачи.

2. Потери на трение в прямых участках (по длине) и местные потери (арматура, отводы, фильтры):
   ΔHтр + Σζ × (v²/2g) → суммарно в метрах вод. столба.

3. Требуемое давление у потребителя (для водоснабжения) в пересчёте в метры: 1 бар ≈ 10 м.

Пример (водоснабжение частного дома)

Нужно удерживать у смесителей 2,5 бар; самый высокий прибор на +6 м относительно насоса; потери по трассе ~10 м.
H ≈ 25 м (давление) + 6 м (геодезия) + 10 м (потери) = 41 м.
Если требуется запас на редкие пики — добавьте 10–15 %.

Пример (отопление)

Закрытый контур без статического напора (Hстат ≈ 0). Посчитали потери на «тяжёлой» ветви с арматурой: 32 кПа.
Перевод в напор: 32/9,81 ≈ 3,26 м. Столько и должен развить циркуляционный насос на расчётном расходе.

4) Кавитация и NPSH: обязательная проверка

NPSHavailable (NPSHA) — доступный кавитационный запас на входе насоса:
NPSHA = (Patm − Pv) / (ρg) + zс − hf,вс
где Patm — атмосферное давление, Pv — давление насыщенного пара жидкости при рабочей температуре, zс — статический столб жидкости над осью насоса (со знаком «+» при подпоре), hf,вс — потери на всасывании.

Пример (вода 20 °C): Patm ≈ 101,3 кПа, Pv ≈ 2,3 кПа → (101,3−2,3)/9,81 ≈ 10,09 м.
При подпоре +1,0 м и потерях 0,6 м: NPSHA ≈ 10,09 + 1,0 − 0,6 = 10,49 м.

Сравните с NPSHrequired (NPSHR) из паспорта насоса на рабочей точке. Рекомендуемый запас: NPSHA ≥ NPSHR + 1 м или на 20–30 % больше, что больше.

Важно: для поверхностных насосов реальная высота всасывания ограничена. Даже при идеальных условиях устойчиво рассчитывайте не более 4–5 м по воде (чтобы сохранить NPSH-запас и исключить подсос воздуха).

1. Составьте таблицу: для нескольких Q (0 → Qмакс) посчитайте H: H(Q) = Hстат + KQ².

2. Наложите системную кривую на семейство кривых насоса (разные диаметры рабочего колеса или частоты VFD).

3. Выберите конфигурацию, где рабочая точка лежит в зоне максимального КПД (Best Efficiency Point, BEP) ±10–15 %.

4. Проверьте:

   • min. flow (минимальный расход) — нужен ли байпас минимального расхода;

   • когда закрываются потребители — не уйдёт ли точка далеко вправо/влево (частотник/дросселирование/байпас);

   • акустика — избыток напора = шум на арматуре.

6) Пример полного подбора (водоснабжение)

Задано: Q = 2,0 м³/ч, H = 40 м, вода 20 °C, подпор 0 м, всасывание короткое, потери на всасывании 0,5 м.

1. Кривая насоса: смотрим модель, где при 2 м³/ч даёт ~40–44 м (10 % запас).

2. Мощность (оценочно):
   Q = 2/3600 = 0,000556 м³/с, ηнас ~ 0,55 →
   Pвал ≈ 0,000556 × 40 × 9,81 / 0,55 ≈ 0,40 кВт.
   С учётом ηдвигателя 0,85: Pel ≈ 0,40/0,85 ≈ 0,47 кВт.

3. NPSH: при всасывании с уровня земли — NPSHA ~ 10 м (см. формулу) − 0,5 м ≈ 9,5 м. Паспортный NPSHR выбранной модели на этом Q должен быть заметно ниже (например, 2–4 м).

4. Автоматика: гидроаккумулятор, реле давления или частотный привод для плавного поддержания давления, защита от сухого хода.

7) Жидкости повышенной вязкости и температура

• Центробежные насосы на вязких средах теряют напор и КПД. Применяют коррекции по вязкости (уменьшают Q и H, КПД), выбирают насос большего типоразмера или переходят на объёмные (винтовые, шестерёнчатые, диафрагменные).

• Горячие жидкости повышают Pv → снижается NPSHA. При 80–90 °C проверяйте NPSH с особой тщательностью, сокращайте потери на всасывании, обеспечьте подпор.

8) Твёрдые включения, волокна, газ

• Для сточных/шламовых сред выбирают не засоряющиеся рабочие колёса (одно- или двухканальные, вихревые, измельчающие), контролируют свободную проходность под максимальный размер частиц.

• Для газосодержащих потоков — дегазация на всасывании, уклоны труб, избегать «карманов».

• Минимальная скорость в трубах канализации — для самоочистки; в напорных вакуумных линиях — контроль отложений.

9) Параллельная и последовательная работа насосов

• Параллельно: при одинаковых насосах Q суммируется, H примерно одинаков. Полезно для переменного расхода и резервирования (Duty/Standby).

• Последовательно: H суммируется при том же Q. Применяют для высоких напоров (многоэтажность, длинные магистрали).

• Всегда проверяйте совместимость кривых с системной кривой — особенно при частотном управлении.

10) Частотное управление (VFD): когда и как

• С переменным расходом экономит энергию по закону P ~ n³ и снижает шум.

• Режимы управления: постоянное давление (водоснабжение), постоянный/пропорциональный Δp (отопление), по уровню (дренаж).

• Ограничения: минимальный расход/скорость (охлаждение мотора, недопущение работы «на нуле»), фильтры ЭМС, экранированные кабели.

• При VFD удобно «подгонять» насос к системной кривой без дросселирования.

11) Минимальный расход и защита

Центробежный насос не должен работать у задвинутой арматуры — риск перегрева, вибраций и разрушения.

• Смотрите в паспорте Min. Continuous Stable Flow; если возможны малые расходы — ставьте байпас минимального расхода (ручной/регулируемый/с автоматикой).

12) Материал исполнения и среда

• Вода/ХВС: чугун/сталь, нержавеющая для питьевой и коррозионно-опасной воды.

• ГВС: материалы, устойчивые к температуре и разгазировке.

• Химически активные среды: корпус SS/дуplex/пластики (PP, PVDF), уплотнения EPDM/FKM/PTFE — строго по совместимости.

• Взрывоопасные зоны: двигатель и датчики во взрывозащищённом исполнении.

13) Экономика жизненного цикла (LCC)

До 80–90 % стоимости владения — электроэнергия. Правильный подбор точки на кривой, частотник, гидравлически гладкие трубопроводы и балансировка системы дают кратный эффект. Не гонитесь за «запасом по напору» — он превращается в шум, износ и лишние киловатт-часы.

14) Частые ошибки

• Выбор насоса «с большим запасом» → перетоки, свист арматуры, перерасход энергии.

• Игнорирование NPSH → кавитация, разрушение кромок рабочего колеса.

• Длинная/узкая всасывающая линия с поворотами → потери NPSH и нестабильность.

• Отсутствие байпаса минимального расхода при переменной нагрузке.

• Работа далеко от BEP → рост вибраций, износ подшипников и уплотнений.

• Неверный материал под среду → коррозия, набухание уплотнений, протечки.

15) Краткий чек-лист подбора

1. Зафиксируйте Q, H, режимы работы, температуру, вязкость, плотность, наличие твёрдых/газа.

2. Постройте системную кривую и сопоставьте с семейством кривых насоса.

3. Выберите рабочую точку в зоне BEP ±10–15 %, проверьте min. flow.

4. Рассчитайте Pвал и Pэл, оцените LCC.

5. Проверьте NPSH: NPSHA ≥ NPSHR + 1 м (или +20–30 %).

6. Подберите материалы корпуса и уплотнений, исполнение по зоне/санитарии.

7. Решите вопрос управления: дроссель, VFD, ступени, Duty/Standby.

8. Убедитесь в корректной обвязке: фильтр, обратные клапаны, байпас, приборы контроля.

9. Зафиксируйте минимальную скорость/расход и алгоритм защиты.

Расчёт производительности насоса — это не только «Q и H из головы», а согласование кривой системы с кривой насоса, подтверждённое проверкой NPSH, подбором материалов и алгоритмов управления. Такой подход даёт тихую, экономичную и долговечную работу агрегата — от дома и котельной до технологической установки и канализационной станции.
