Реле давления насосной станции

Реле давления является важным компонентом насосной станции, предназначенным для контроля и регулировки давления в системе подачи воды. Основная задача реле давления состоит в том, чтобы обеспечить стабильное давление в системе и предотвратить его скачки.

Например, если уровень давления в трубопроводе снижается ниже установленного значения, реле давления срабатывает и включает насос для подачи дополнительного объема воды. Когда давление в системе достигает установленного предела, реле отключает работу насоса, предотвращая его перегрев и излишний износ.

Таким образом, оно эффективно контролирует работу насосной станции для надежного и экономичного функционирования всей системы.

Основные компоненты реле давления насосной станции

Основные компоненты реле давления включают в себя:

·        Датчик давления, предназначенный для измерения давления в системе. Он передает информацию непосредственно на контакты реле.

·        Контакты реле – электрические элементы, срабатывающие при достижении определенного уровня давления, осуществляя включение или отключение насоса.

·        Устройство управления представляет собой механизм, обеспечивающий корректное функционирование реле давления в соответствии с заданными параметрами.

Все эти компоненты работают вместе для обеспечения надежного и эффективного функционирования насосной станции.

Принцип работы реле давления насосной станции

Реле давления автоматически управляет работой насоса в зависимости от давления воды в системе. Основным чувствительным элементом является мембрана, которая реагирует на изменение давления в трубопроводе. При его снижении мембрана воздействует на пружинный механизм, контакты замыкаются и насос включается.

По мере заполнения системы давление постепенно увеличивается. Когда оно достигает установленного верхнего значения, мембрана перемещается в обратную сторону, контакты размыкаются и насос отключается. Такой принцип работы позволяет поддерживать стабильное давление в системе водоснабжения, снижает нагрузку на оборудование и предотвращает преждевременный износ насоса.

Как понять, что проблема связана именно с реле давления

Не всегда причиной неправильной работы насосной станции становится неисправность реле давления. Однако существует несколько характерных признаков, которые могут указывать на то, что реле требует проверки, регулировки или замены. Перед началом настройки рекомендуется убедиться, что проблема действительно связана с этим узлом.

Что происходит	Вероятная причина
Насос не отключается после набора давления	Неправильно выставлено давление отключения, контакты реле не размыкаются или насос не может создать необходимый напор.
Насос слишком часто включается	Слишком маленькая разница между давлением включения и отключения либо нарушены настройки реле.
Насос не включается при падении давления	Возможны неправильные настройки давления включения, неисправность контактов реле или отсутствие электропитания.
Давление воды стало нестабильным	Настройки реле изменились либо в системе имеются утечки или другие неисправности.

Характеристики реле давления

1.      Диапазон давления, в пределах которого реле давления способно работать. Например, реле давления может иметь диапазон от 1 до 5 бар.

2.      Точность. Показатель, определяющий насколько точно реле давления реагирует на изменения давления. Точность измеряется в процентах или в давлении.

3.      Тип выходного сигнала. Реле давления может иметь различные типы выходных сигналов, такие как релейный контакт, аналоговый сигнал (4-20 мА) или цифровой сигнал.

4.      Напряжение, необходимое для питания реле давления.

5.      Защита от воздействия окружающей среды.

6.      Диапазон рабочих температур.

Стандартные параметры датчика давления для нагнетателя – 1,4 бар на запуск, 2,8 бар на отключение. Настройки меняются, в зависимости от глубины скважины, числа пунктов отбора.

Что проверить перед регулировкой реле давления

Перед тем как приступать к настройке реле давления, рекомендуется убедиться, что насосная станция исправна и подготовлена к регулировке. Это поможет избежать ошибок при настройке и получить корректные значения давления.

Настройка реле давления насосной станции

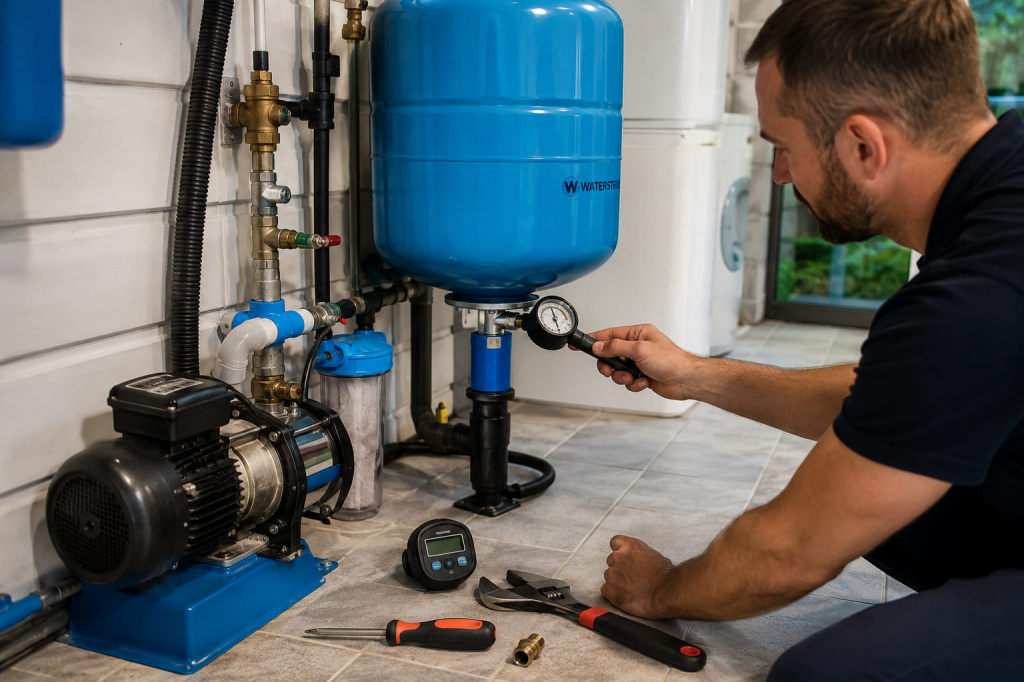

Перед регулировкой необходимо проверить показания манометра и измерить давление воздуха в гидроаккумуляторе. Для большинства бытовых насосных станций оно составляет около 1,5 атм, а давление включения насоса рекомендуется устанавливать примерно на 10 % выше.

Настройка выполняется двумя регулировочными пружинами. Большая пружина отвечает за давление включения насоса. Изменять ее положение рекомендуется постепенно — не более чем на один-два оборота за один раз, после чего необходимо проверить работу системы.

Малая пружина регулирует разницу между давлением включения и отключения насоса. Обычно верхний предел устанавливают в диапазоне до 3 бар, однако окончательные параметры следует выбирать в соответствии с характеристиками насосной станции и гидроаккумулятора.

Установка релейной автоматики — недорогая модернизация

При установке релейной автоматики насосной станции происходит значительное улучшение ее функционала без больших затрат.

Реле давления поддерживает постоянный уровень давления в системе, что повышает эффективность работы насоса и снижает износ оборудования. В результате установки автоматики улучшается производительность насосной станции, а также увеличивается ее надежность и срок службы.

Помимо этого, новая система позволяет экономить энергию и снижать операционные расходы. Таким образом, установка релятивной автоматики является простым и доступным способом совершенствования работы насосной станции.

Особенности механической конструкции

В конструкции реле имеется основание с выходами для двухжильного кабеля на 220 В частотой 50 Гц и кабеля помпы. Внутри располагается контактирующее устройство с клеммными колодками. Тип устройства – нормально замкнутое.

В механической конструкции реле давления присутствуют мембранные элементы, механизмы переключения контактов и регулировочных винтов. Мембранный элемент отвечает за реакцию на изменения давления, обеспечивая переключение контактов при достижении определенного уровня.

Механизмы переключения контактов обеспечивают стабильное соединение или разъединение электрической цепи в зависимости от состояния давления. Регулировочные винты позволяют настраивать диапазон давления, при котором происходит переключение насоса, что позволяет оптимизировать работу системы в соответствии с требуемыми параметрами.

Подключение реле давления воды для насоса

При подключении реле давления насосной станции необходимо следовать определенным инструкциям для обеспечения правильной работы системы:

1.      Отключите питание насоса и закройте подачу воды.

2.      Найдите место на трубопроводе, где вы сможете установить реле давления. Обычно это делается на участке трубы между насосом и водоемом.

3.      Установите реле давления на трубопровод, используя соединительные фитинги и убедившись, что все соединения герметичны.

4.      Подключите электрические провода к реле давления согласно инструкции производителя. Обычно это два провода: фаза и ноль.

5.      Подключите провода к насосу, используя электрические зажимы или клеммы насоса.

6.      Установите датчик давления реле воды в соответствии с требованиями производителя.

7.      Проверьте все соединения на герметичность.

8.      Включите питание насоса и проверьте его работу. Реле давления должно автоматически включать и выключать насос в зависимости от установленных параметров давления.

Как заменить реле давления насосной станции

Замена реле давления не требует сложного оборудования, однако все работы необходимо выполнять при полностью отключенном электропитании.

1. Отключите насосную станцию от электросети.
2. Перекройте подачу воды и полностью сбросьте давление в системе.
3. Снимите защитную крышку реле давления.
4. Отсоедините электрические провода, предварительно запомнив схему подключения.
5. Демонтируйте старое реле и установите новое устройство.
6. Подключите провода согласно схеме производителя.
7. После установки включите насосную станцию и проверьте корректность включения и отключения насоса.

После замены рекомендуется выполнить регулировку давления включения и отключения, чтобы насосная станция работала в соответствии с параметрами системы водоснабжения.

Отладка релейного устройства

Отладка релейного устройства начинается с проверки соединений и контактов реле. Необходимо удостовериться, что провода подключены правильно и туго. Далее следует проверить работоспособность самого реле - для этого можно использовать мультиметр. При необходимости следует заменить вышедшие из строя элементы.

Также важно проверить систему управления и защиты реле, чтобы исключить возможные неисправности. После проведения всех проверок стоит протестировать работу релейного устройства при включении насосной станции. В случае обнаружения проблемных ситуаций провести дополнительную диагностику и корректировку настроек.

Важно отметить, что правильная настройка реле потока и его регулярная проверка позволят поддерживать стабильную работу насосной станции и продлить срок ее службы.

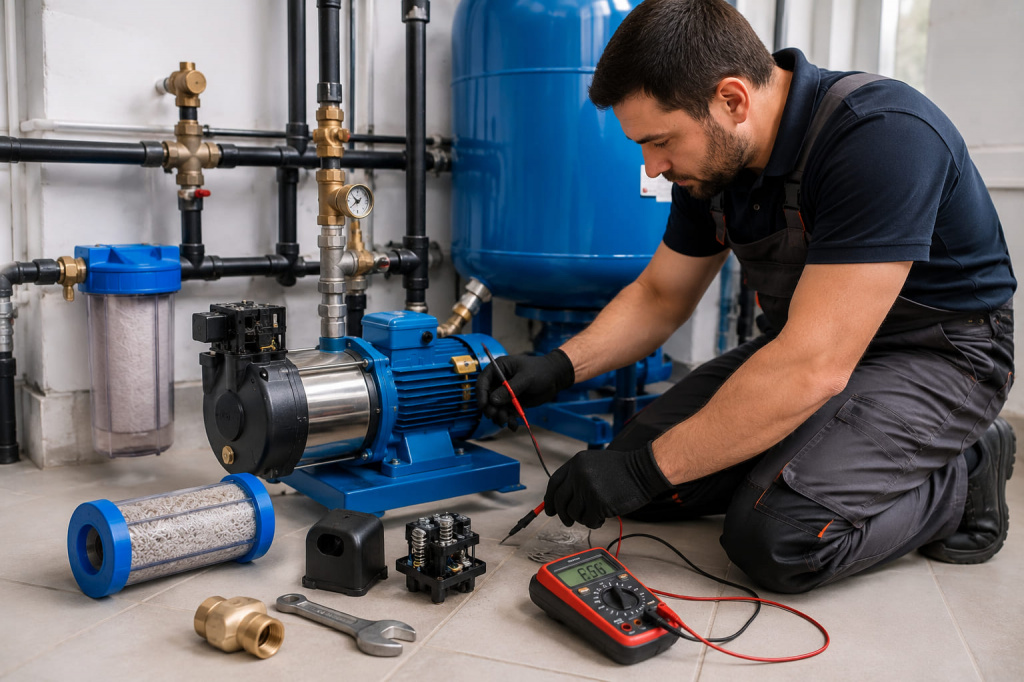

Диагностика неисправностей реле давления

Перед заменой реле давления рекомендуется убедиться, что причиной неисправности действительно является само устройство. Во многих случаях проблему можно устранить без покупки нового оборудования.

• Проверьте целостность корпуса и защитной крышки.
• Осмотрите мембрану на наличие повреждений и загрязнений.
• Проверьте состояние контактной группы — окисление или подгорание контактов может привести к неправильной работе насоса.
• Убедитесь, что регулировочные пружины не сбились и настройки соответствуют требуемым значениям.
• Сравните показания манометра с фактической работой насосной станции.

Если после проверки и регулировки реле продолжает работать некорректно, устройство рекомендуется заменить.

Изменение заводских настроек реле давления

В некоторых случаях стандартские настройки реле давления не обеспечивают оптимальную работу насосной станции. После изменения глубины источника водоснабжения, установки гидроаккумулятора другого объема или увеличения количества точек водоразбора может потребоваться корректировка давления включения и отключения насоса.

Перед регулировкой необходимо отключить насосную станцию от электросети, полностью сбросить давление в системе и проверить давление воздуха в гидроаккумуляторе. Затем рекомендуется подключить манометр, который позволит контролировать фактические параметры во время настройки. После определения заводских значений можно приступать к регулировке реле, постепенно изменяя настройки и проверяя работу системы после каждой корректировки.

Установка максимальных и минимальных показателей

Если релейная установка поставляется в разобранном виде, требуется ручная настройка максимальных и минимальных показателей давления. Для этого регулируется натиск воздуха, насос подключается к сети, затем закачивается жидкость до верхнего уровня – определяем максимальное давление, затем откачиваем воду для выявления минимального уровня.

·        Максимальное давление устанавливается на уровне, обеспечивающем эффективную работу насоса без излишнего напряжения.

·        Минимальное давление отвечает за поддержание необходимого уровня давления в системе и предотвращает скачки при ее использовании.

·        Допустимое расхождение между минимальным и максимальным давлением – 2,5 атм.

Настройку реле давления насосной станции стоит доверить опытным специалистам, чтобы исключить риск неправильной работы или возможных аварийных ситуаций.

За что отвечает каждая регулировочная пружина

Большинство бытовых реле давления оснащены двумя регулировочными пружинами. Каждая из них отвечает за определенный параметр работы насосной станции. Перед настройкой важно понимать их назначение, чтобы правильно изменить давление включения и отключения насоса.

Регулировочная пружина	Назначение
Большая пружина	Изменяет давление включения насоса. При затягивании гайки давление включения увеличивается, при ослаблении — уменьшается.
Малая пружина	Регулирует разницу между давлением включения и отключения (дельту). Чем сильнее затянута гайка, тем выше давление отключения.

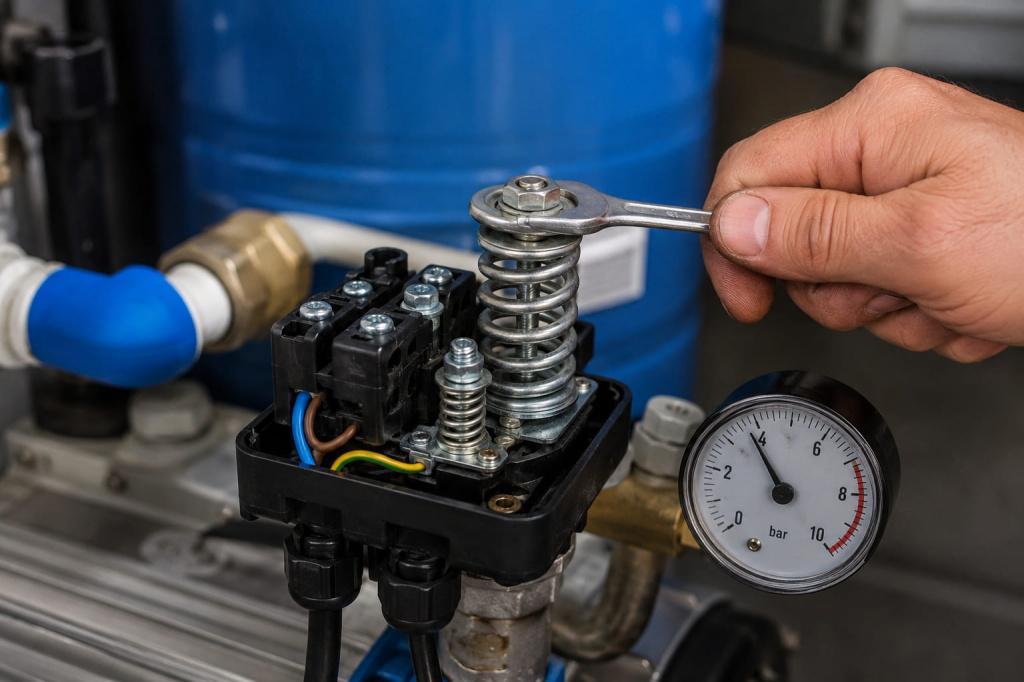

Регулировка большой и малой пружины

Основная регулировка реле давления выполняется с помощью двух пружин. Большая пружина изменяет давление включения насосной станции, а малая отвечает за разницу между давлением включения и отключения.

Изменять настройки рекомендуется постепенно, выполняя не более одного-двух оборотов регулировочной гайки за один подход. После каждой корректировки необходимо проверить работу насосной станции по показаниям манометра. Такой способ позволяет точно подобрать параметры без риска перегрузки оборудования.

Порядок присоединения реле пресса к водяной магистрали

При подключении реле давления насосной станции к водяной магистрали необходимо следовать определенному порядку действий:

1.  Сначала определите место на трубопроводе, где будет устанавливаться реле пресса.

2.  Затем убедитесь, что выключены напор и подача воды, чтобы избежать возможных проблем при монтаже.

3.  Подготовьте необходимые инструменты, включая ключи для крепления и уплотнительную ленту.

4.  Снимите уплотнительные гайки с обеих сторон реле и установите его на выбранное место на трубопроводе.

5.  Затем тщательно подтяните гайки для обеспечения надежного соединения.

6.  Проверьте уровень давления и, если необходимо, отрегулируйте его с помощью соответствующих инструментов.

7.  После завершения всех действий убедитесь в прочном креплении реле и отсутствии протечек.

Реле давления насосной станции контролирует уровень жидкости в системе и при обнаружении «сухого хода» автоматически выключает насос, предотвращая его поломку.

Это особенно важно для многофункциональных систем, где аварийная остановка насоса может привести к серьезным последствиям. Правильная настройка и регулярная проверка протекции от «сухого хода» помогают сохранить работоспособность насосной станции и продлить срок ее службы.

Когда регулировка реле давления не поможет

Не всегда причиной неправильной работы насосной станции становятся сбившиеся настройки реле давления. Если после регулировки проблема сохраняется, стоит проверить другие элементы системы.

Проблема	Что проверить
Насос не набирает необходимое давление	Производительность насоса, засорение фильтра, состояние рабочего колеса.
Давление быстро падает после отключения насоса	Обратный клапан, герметичность трубопровода и соединений.
Насос часто включается даже после регулировки	Давление воздуха в гидроаккумуляторе и состояние мембраны.
Насос не запускается	Наличие электропитания, состояние кабеля, контактов и двигателя насоса.

Решение типичных проблем с реле давления в насосной станции

При эксплуатации насосной станции возможны типичные проблемы с реле давления, влияющие на работоспособность системы.

·    Одной из распространенных проблем является сбой в работе реле, вызванный перегрузкой или износом контактов. Для решения данной проблемы необходимо провести проверку контактов и при необходимости заменить их.

·    Другой распространенный сбой – неправильная настройка давления. В этом случае следует перенастроить установки реле согласно требуемым параметрам.

·    Также возможны проблемы с мембраной реле, что приводит к некорректному измерению давления. Для устранения данной неисправности требуется замена мембраны.

Важно проводить регулярные проверки и техническое обслуживание реле давления, чтобы избежать возможных аварий и обеспечить бесперебойную работу насосной станции.

Частые вопросы

Можно ли настроить реле давления без манометра?

Нет. Регулировка без контроля давления практически всегда приводит к неправильной работе насосной станции. Манометр позволяет точно определить давление включения и отключения насоса и избежать ошибок при настройке.

Как часто нужно проверять настройки реле давления?

Если насосная станция работает стабильно, достаточно проверять настройки один раз в год. Внеплановую проверку рекомендуется проводить после замены реле, гидроаккумулятора, насоса или при появлении перебоев в работе системы.

Можно ли увеличить давление выше заводских настроек?

Да, но только в пределах характеристик насосной станции. Слишком высокое давление увеличивает нагрузку на насос, трубопровод и соединения, что может привести к ускоренному износу оборудования.

Как понять, что реле давления пора заменить?

Замена реле рекомендуется, если регулировка не помогает, контакты сильно подгорели, корпус имеет повреждения или насос продолжает работать некорректно даже после правильной настройки и исключения других возможных неисправностей.

Что делать, если после регулировки насос продолжает работать неправильно?

В этом случае необходимо проверить давление воздуха в гидроаккумуляторе, состояние обратного клапана, герметичность системы, а также убедиться, что насос способен создавать необходимое давление. Если все элементы исправны, вероятной причиной может быть неисправность самого реле давления.
