Секционный центробежный насос ЦНС: принцип работы и сферы использования

Секционный центробежный насос ЦНС представляет собой многоступенчатое насосное оборудование, предназначенное для перекачивания больших объемов жидкости под высоким давлением. Это надежное и эффективное оборудование, широко применяемое в различных отраслях промышленности и коммунального хозяйства.

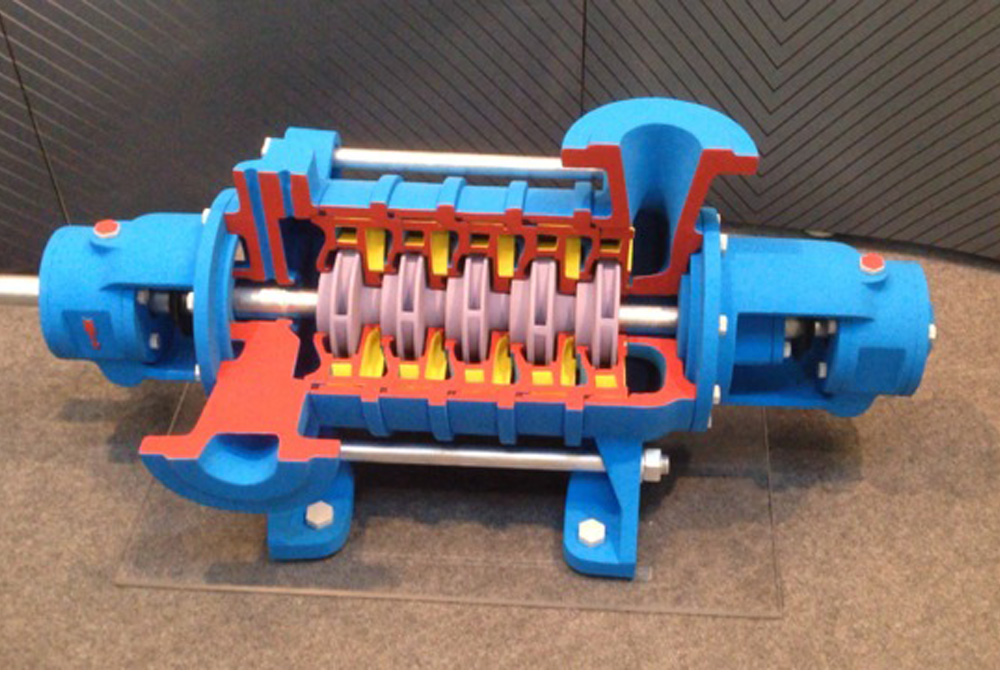

Конструкция и принцип работы

Основные элементы конструкции:

• Корпус с секциями (от 2 до 10)

• Рабочие колеса (на одно больше, чем секций)

• Стальной вал

• Электродвигатель

• Уплотнители (сальниковые или торцевые)

• Система охлаждения подшипников

• Крышки с системой смазки

Принцип действия:

1. Жидкость поступает в первую секцию

2. Лопасти рабочего колеса создают центробежную силу

3. Жидкость выталкивается к выходному отверстию

4. После заполнения первой секции происходит переход во вторую

5. Процесс повторяется в каждой последующей секции

6. Давление жидкости нарастает последовательно

Технические характеристики

• Общий напор: до 2300 метров

• Производительность: 30-1000 м³/ч

• КПД: до 83%

• Максимальное давление: 270 кгс/см²

• Рабочая температура: 1-45°C

• Допустимое содержание примесей: до 0,2%

• Размер твердых включений: не более 0,2 мм

Модификации насосов ЦНС

1. ЦНС - базовая модель для перекачки чистой воды

2. ЦНСг - для горячей воды (до 105°C)

3. ЦНСн - для перекачки нефти и нефтепродуктов

4. ЦНСп - для паровых котельных установок

5. ЦНСк - для кислотных вод (pH 6,5, температура 1-40°C)

6. ЦНСм - для масляных систем (до 50-60°C)

Области применения

1. Водоснабжение высотных зданий

2. Горнорудная и угольная промышленность

3. Нефтедобывающая отрасль

4. Системы пожаротушения

5. Котельные установки

6. Транспортная сфера

7. Строительство

8. Шахтное водоотведение

Преимущества и недостатки

Преимущества:

• Высокая производительность

• Возможность регулировки напора

• Компактные размеры

• Высокая энергоэффективность

• Надёжность конструкции

• Устойчивость к механическим воздействиям

• Антикоррозийная защита

Недостатки:

• Необходимость предварительного заполнения жидкостью

• Сложная конструкция

• Высокая требовательность к точности изготовления

• Необходимость регулярного технического обслуживания

Особенности эксплуатации

1. Требуется подпор 2-6 метров для стабильной работы

2. При температуре выше 45°C необходимо увеличивать подпор

3. Регулярное техническое обслуживание

4. Контроль герметичности уплотнений

5. Проверка состояния подшипников

Секционные центробежные насосы ЦНС являются надежным и эффективным оборудованием для перекачки жидкостей под высоким давлением. Их широкое применение в различных отраслях промышленности обусловлено высокими техническими характеристиками и возможностью адаптации под конкретные задачи производства. Правильный выбор модели и соблюдение условий эксплуатации обеспечивают длительную и безотказную работу оборудования.

При выборе насоса ЦНС важно учитывать специфику перекачиваемой среды, требуемые параметры напора и производительности, а также условия эксплуатации. Это позволит подобрать оптимальную модификацию и обеспечить максимальную эффективность работы системы.
