Схема отопления частного дома: как выбрать разводку и не переделывать систему после первой зимы

Схема отопления частного дома – это логика движения тепла по зданию: от котла к комнатам и обратно. В ней заранее видно, где пройдет магистраль, как подключаются приборы, каким путем вернется остывший теплоноситель и где будут стоять узлы управления.

Если схема отопления выбрана неправильно, проблемы проявляются уже в сезон: в одной комнате жарко, в другой радиатор еле теплый, насос шумит, котел часто включается, а расход топлива растет. Поэтому проектируют отопление не после отделки, а до нее. Тогда можно спрятать трубы, оставить доступ к кранам и не ломать полы ради переделки.

Для постоянного проживания важна не только мощность котла. Отопление частного дома должно равномерно раздавать тепло по помещениям, нормально запускаться после простоя и позволять регулировать температуру там, где это нужно. Особенно это заметно, если дом большой, с несколькими спальнями, санузлами, теплым полом или вторым этажом.

Основные элементы системы отопления

Любая система отопления собирается из нескольких рабочих узлов. Каждый отвечает за свою часть процесса, и если один элемент подобран неправильно, вся схема начинает работать хуже.

Основные элементы:

• котел – нагревает теплоноситель;

• трубы – ведут поток к приборам и обратно;

• радиаторы отопления – отдают тепло комнатам;

• циркуляционный насос – помогает воде двигаться по магистралям;

• расширительный бак – принимает лишний объем жидкости при нагреве;

• запорные краны – дают возможность отключить отдельный участок;

• воздухоотводчики – убирают воздух из верхних точек;

• фильтр – защищает оборудование от грязи;

• термоголовки – помогают регулировать температуру в комнатах.

В такой схеме котел дает тепловая энергия, трубы доставляют ее к помещениям, а отопительные приборы передают тепло воздуху. Если насос слабый, трубы слишком узкие или радиаторы подобраны без расчета, комфортной работы не получится даже при дорогом оборудовании.

Виды систем отопления для частного дома

Виды различают по источнику тепла, способу движения теплоносителя и типу разводки. В частных домах чаще всего используют водяные схемы, где по трубам движется вода или незамерзающая жидкость. Водяное отопление удобно тем, что его можно связать с газовым, электрическим, твердотопливным или комбинированным котлом.

По источнику тепла встречаются разные варианты. Газовое отопление выбирают там, где есть магистральный газ и нужно недорогое постоянное тепло. Электрическое отопление проще по подключению, но зависит от мощности сети и тарифа. Твердотопливный котел требует места для топлива и регулярного обслуживания, зато подходит для домов без газа.

По разводке применяют разные схемы систем отопления: однотрубные, двухтрубные, коллекторные, тупиковые, лучевые. У каждой есть своя область применения. Маленькому дому не всегда нужна сложная автоматика, а просторному коттеджу часто мало простой линии с последовательными батареями.

Однотрубная схема отопления: особенности, плюсы и минусы

Однотрубная система отопления устроена просто: теплоноситель идет по одной магистрали и последовательно проходит через радиаторы или участки возле них. Чем дальше прибор от котла, тем ниже может быть температура воды. Поэтому дальние комнаты иногда прогреваются слабее, особенно если схема собрана без байпасов и регулировки.

Плюсы такого решения понятны:

• меньше труб;

• ниже стоимость материалов;

• проще монтаж;

• подходит для небольших домов;

• легче вписать в простую планировку.

Минусы тоже существенные. Регулировать отдельные радиаторы сложнее. Если перекрыть один прибор без правильной перемычки, можно повлиять на всю линию. На длинных участках тепло распределяется не так ровно. Для компактной дачи это может быть допустимо, но для дома с постоянным проживанием часто хочется больше контроля.

Двухтрубная схема отопления: преимущества и недостатки

Двухтрубная система отопления работает иначе: одна труба подает горячий теплоноситель к радиаторам, другая собирает обратный поток. Каждый прибор получает воду из общей подачи, а не после всех предыдущих батарей. Поэтому прогрев комнат легче выровнять.

Главное преимущество – нормальная регулировка. Можно прикрыть радиатор в спальне, оставить больше тепла в ванной, поставить термоголовки и не нарушить работу остальных помещений. Такая двухтрубная система лучше подходит для домов с несколькими комнатами, длинными ветками и разной потребностью в тепле.

Недостатки тоже есть: труб больше, проект сложнее, материалов нужно больше. Ошибка в балансировке может привести к тому, что ближайшие приборы заберут поток, а дальние будут работать слабее. Поэтому двухтрубную схему нельзя собирать «на глаз», особенно в доме с большой площадью.

Однотрубные и двухтрубные системы выбирают не по принципу «дешевая или дорогая», а по задаче. Если нужно просто обогреть небольшой домик, подойдет простая линия. Если важны регулировка и равномерность, двухтрубный вариант обычно практичнее.

Системы отопления с естественной и принудительной циркуляцией

Естественная циркуляция основана на разнице плотности горячей и остывшей воды. Нагретый поток поднимается, остывший возвращается вниз. Такая схема может работать без насоса, но требует уклонов, больших диаметров труб и грамотного расположения котла. Она менее гибкая, зато меньше зависит от электричества.

Принудительная циркуляция использует насос. Для повышения эффективности работы оборудования применяются системы управления промышленным насосным оборудованием. Он двигает теплоноситель по трубам с нужной скоростью, поэтому магистрали можно вести компактнее, а радиаторы ставить дальше от котельной. Для современного дома это удобнее: проще подключать этажи, теплые полы, коллекторы и длинные ветки.

Циркуляция теплоносителя должна быть рассчитана под конкретную планировку. В сложных инженерных системах также используются регуляторы давления для промышленного оборудования, позволяющие поддерживать стабильные параметры работы. Слабый поток даст холодные приборы, слишком быстрый – шум, лишнюю нагрузку и плохую отдачу тепла. Поэтому насос подбирают не только по цене, а по длине контуров, диаметру труб и количеству приборов.

Популярные схемы разводки отопления в частном доме

Схема разводки отопления показывает, как именно трубы расходятся от котла к помещениям. Самые распространенные варианты – однотрубная, двухтрубная, коллекторная и тупиковая.

Разводка отопления может идти по стенам, в полу, в стяжке, по подвалу или через технические помещения. Важно заранее решить, где будут соединения. Если спрятать разъемные узлы под чистовой отделкой без доступа, любая течь станет большой проблемой.

Схемы разводки отопления выбирают по планировке. Для простого здания иногда достаточно магистрали вдоль наружных стен. Для дома с несколькими крыльями удобнее коллектор. Для вытянутой планировки часто применяют тупиковая система, где подача и обратка идут к последнему прибору и возвращаются встречными линиями.

Схемы разводки труб должны учитывать не только красоту монтажа, но и обслуживание. Краны, коллекторы, насос, фильтр и сливные точки лучше оставлять в доступных местах.

Схема отопления одноэтажного дома

Отопление одноэтажного дома проще организовать, потому что все приборы находятся на одном уровне. Здесь можно использовать однотрубную линию, двухтрубную магистраль или коллекторную разводку. Выбор зависит от площади, количества комнат и требований к регулировке.

Для небольшого строения с тремя-четырьмя радиаторами подойдет простая схема. Для дома с несколькими спальнями, кухней-гостиной, санузлом и теплым полом лучше сразу предусмотреть отдельные ветки. Тогда можно не перегревать одни помещения ради того, чтобы прогреть дальние.

Если загородный дом используется не постоянно, важно продумать слив теплоносителя, защиту от замерзания и удобный запуск после перерыва. В таком случае схема должна быть не только рабочей, но и обслуживаемой.

Схема отопления двухэтажного дома

Отопление двухэтажного дома требует более внимательного распределения потоков. Теплоноситель может пойти по самому легкому пути, оставив дальние приборы слабее. Поэтому этажи часто разделяют на отдельные ветки или контуры.

Для двух этажей удобна двухтрубная или коллекторная разводка. На каждом уровне можно поставить регулирующие клапаны, а при необходимости – отдельные термостаты. Так второй этаж не будет перегреваться ночью, а первый не останется холодным утром.

Если котел стоит внизу, важно правильно поднять подачу и вернуть обратку. Ошибки в диаметре, насосе и балансировке здесь заметнее, чем в одноэтажной схеме.

Особенности разводки отопления от котла

Отопление от котла начинается с правильно собранной группы подключения. Здесь важны не только две трубы, уходящие в дом, но и безопасность, обслуживание, защита оборудования.

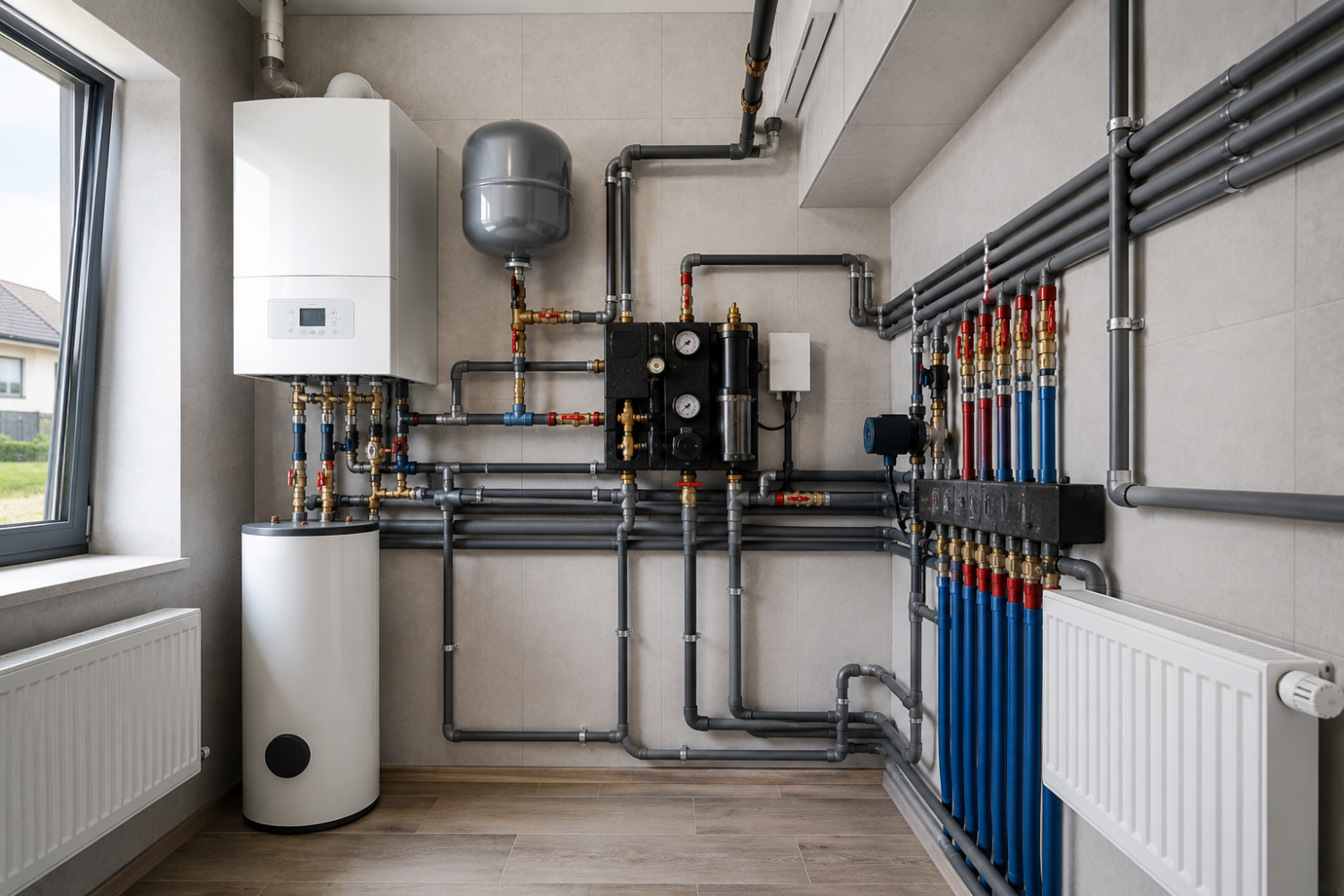

Обвязка котла обычно включает насос, расширительный бак, группу безопасности, фильтр, запорные краны, слив, иногда смесительный узел или коллектор. Для различных инженерных задач могут применяться многоступенчатые вертикальные насосы промышленного назначения. Если часть этих элементов поставить неправильно, котел может работать с лишней нагрузкой или часто уходить в аварийный режим.

Разводка отопления от котла должна быть понятной: где подача, где обратка, где можно перекрыть контур, где слить воду, где промыть фильтр. Чем аккуратнее сделан этот узел, тем проще обслуживать систему зимой.

Как выбрать схему отопления для частного дома

Выбор схемы отопления зависит от площади, этажности, планировки, типа котла, бюджета и требований к регулировке. Маленький дом с простыми комнатами не всегда нуждается в сложной коллекторной системе. Большой коттедж с двумя этажами и разными зонами лучше сразу проектировать с возможностью настройки.

Ориентиры простые:

• для малой площади – простая однотрубная или двухтрубная схема;

• для постоянного проживания – лучше регулировка по комнатам;

• двухэтажный – отдельные ветки или балансировка этажей;

• с теплыми полами – коллекторный узел;

• для твердотопливного котла – особое внимание безопасности и обвязке;

• для скрытых труб – минимальное количество соединений в недоступных местах.

Правильная система отопления частного дома должна подходить не только к плану здания, но и к привычкам жильцов. Где-то важна теплая ванная, где-то прохладные спальни, где-то быстрый прогрев после приезда на выходные.

Распространенные ошибки при проектировании и монтаже

Монтаж системы отопления часто портят не грубые ошибки, а мелочи, которые кажутся неважными. Трубу взяли меньшего диаметра, насос поставили без расчета, радиатор подключили неудобно, краны спрятали за мебелью – и система уже работает хуже.

Частые ошибки:

• выбирают схему без учета площади и этажности;

• ставят радиаторы без расчета теплопотерь;

• делают слишком длинные ветки без балансировки;

• забывают про воздухоотводчики;

• прячут соединения без доступа;

• неверно подбирают насос;

• не предусматривают слив теплоносителя;

• смешивают разные контуры без понятной схемы;

• экономят на запорной арматуре;

• не проверяют систему под давлением до отделки.

Любые системы отопления нужно проверять до запуска в постоянную работу. Сначала смотрят герметичность, потом удаляют воздух, затем регулируют расход по веткам и только после этого оценивают прогрев комнат.

Что важно запомнить перед выбором схемы

Хорошая схема отопления не обязана быть самой сложной. Она должна подходить дому. Для одного объекта достаточно простой двухтрубной разводки, для другого нужен коллектор, для третьего важна работа без электричества. Главная ошибка – выбирать по чужому примеру, не учитывая планировку, котел, этажность и реальные теплопотери.

Если схема продумана заранее, отопление в частном доме работает спокойнее: комнаты прогреваются равномерно, оборудование не перегружается, а обслуживание не превращается в ремонт с разбором отделки.
