Современное производство ставит перед инженерными службами задачи, где важно не просто переместить жидкость, но обеспечить её надёжную циркуляцию, поддерживать температурный режим, фильтрацию и рециркуляцию. Циркуляционные насосы — ключевой компонент таких систем. Они используются в технологических линиях для охлаждения, отопления, подачи воды, обработки растворов и многих других задач. Правильно спроектированная система с циркуляционным насосом может сократить энергозатраты, увеличить срок службы оборудования и минимизировать технологические простои.
Что такое циркуляционный насос и зачем он нужен в технологических линиях

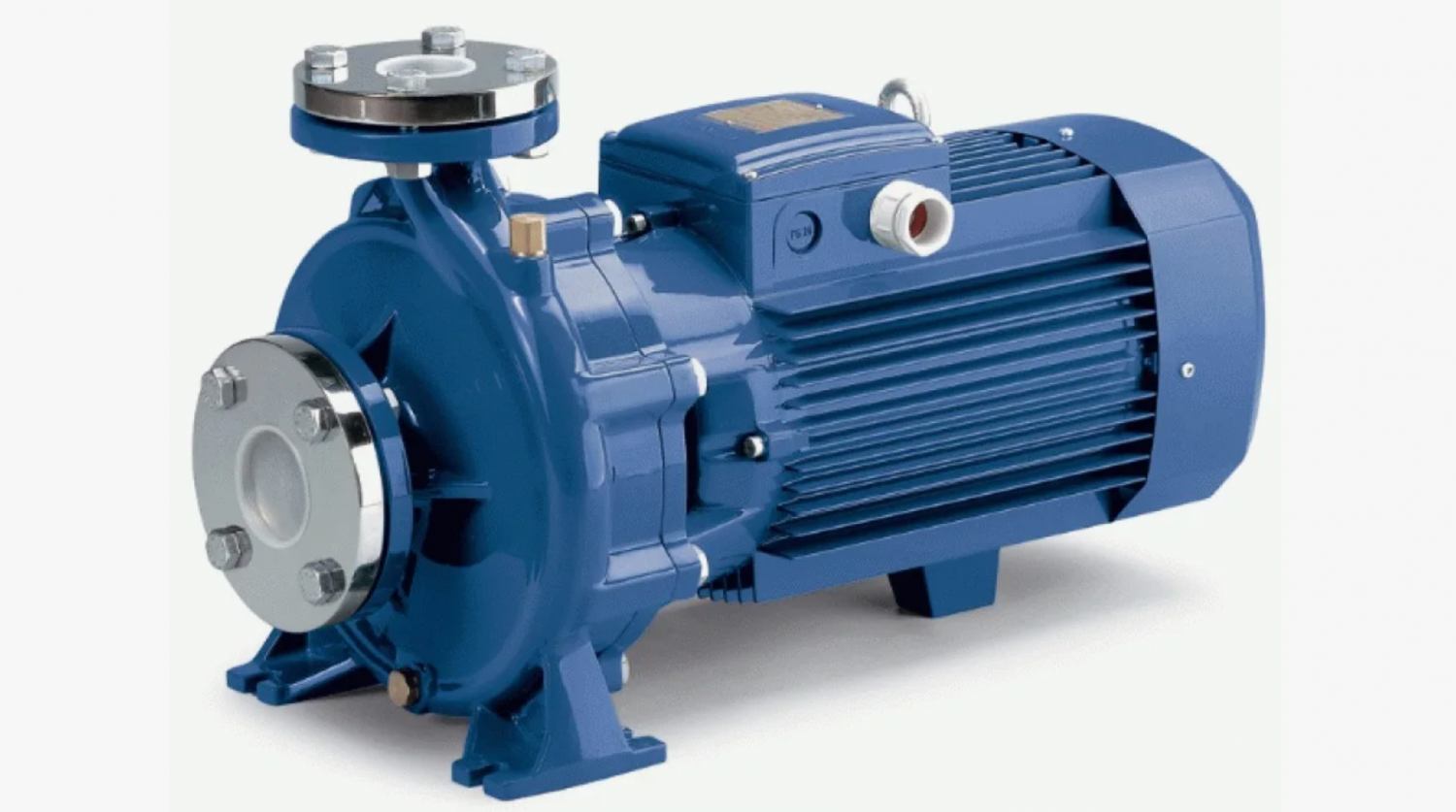

Циркуляционный насос — это насос, предназначенный для постоянного движения жидкости по замкнутому контуру. В технологических линиях он выполняет задачи:
Примеры применения в технологических линиях
Ниже приведены реальные примеры, где циркуляционные насосы помогают повысить эффективность производства:
- Химические производства: реакторы, где необходимо поддерживать постоянную температуру через систему охлаждения / нагрева. Циркуляционный насос прокачивает теплоноситель через обвязку реактора, через фильтр, повторно через теплообменник, обеспечивая стабильный режим.
- Пищевые и фармацевтические линии: в процессах, где растворы очищаются и фильтруются, или где требуется промывка / рециркуляция воды. Использование циркуляционных насосов позволяет снизить расход воды и химических реагентов.
- Металлургия и машиностроение: охлаждение станков, смазочных контуров, циркуляция охлаждающих жидкостей для резки и отделки металлов.
- Энергетика и климатические системы: системы аккумулирования тепла, бойлерные, централизованное отопление, кондиционирование, где циркуляционные насосы поддерживают постоянный контур движения воды или теплоносителя.
- Очистные сооружения и водообработка: при фильтрации и обработке воды, когда необходимо, чтобы жидкость прошла через фильтры, очистительные модули и вернулась в процесс, циркуляционные насосы обеспечивают необходимое давление и расход.
Ключевые параметры расчёта циркуляционного насоса
Для надёжной и эффективной работы циркуляционных насосов в технологических линиях нужно корректно рассчитать основные параметры. Ниже — основные шаги и формулы.
1. Расход жидкости (Q)
Определите объём жидкости, который требуется переместить за единицу времени (обычно в кубических метрах в час — м³/ч). Например, если технологическая линия требует промывки фильтра, может потребоваться поток воды 5-10 м³/ч; для систем охлаждения — большие значения, в зависимости от мощности оборудования.
2. Напор (H)
Напор — это высота, на которую насос должен поднять жидкость, включая компенсацию всех потерь. Напор рассчитывается как сумма:
- геодезического подъёма (разница уровней между точками входа и выхода жидкости);
- гидравлических потерь в трубопроводах (в зависимости от длины, диаметра, материала труб, числа изгибов, переходов, вентилей и фильтров);
- дополнительных потерь на фильтры, теплообменники, арматуру.
3. Учет плотности, вязкости и температуры среды
Жидкости с плотностью, отличной от плотности воды (ρ ≠ 1000 кг/м³), влияют на мощность насоса. Вязкость, наличие взвесей или абразивов увеличивают сопротивление и могут вызывать кавитацию. Температура влияет на свойства жидкости и на выбор материалов (уплотнения, корпус насоса). В технологических линиях часто встречаются растворы, охлаждающие жидкости или смеси с моющими средствами — важно учитывать эти факторы.
Алгоритм расчёта насосного оборудования для технологической линии
Ниже — стандартная последовательность расчёта:
- Сбор данных: расход (Q), температура, плотность и вязкость среды, высота подъёма, условия всасывания, тип фильтров / фильтрационных элементов.
- Расчёт суммарного напора H с учётом гидравлических потерь; применение коэффициентов запаса (обычно 10-20 %) на случай загрязнений, износа.
- Выбор типа насоса: в зависимости от условий, например, если циркуляция происходит через фильтры с переменным сопротивлением, или если насос должен работать в закрытом контуре, часто выбирают насос с возможностью регулирования оборотов.
- Подбор материалов и конструкции: корпус из коррозионностойкой стали или покрытый защитой, устойчивые уплотнения, рабочие колёса, которые справляются с твёрдыми частицами или химической агрессивностью.
- Проверка режимов запуска и остановки, условия транспортировки жидкости до насоса (всасывающая линия), для избежания кавитации и потерь производительности.
- Планирование обслуживания и мониторинга: системы датчиков, частота осмотров, замена фильтров, контроль вибрации и температуры.
Примеры расчётов
Ниже гипотетический пример для технологической линии в пищевом производстве:
- Требуется промывка оборудования: линия использует воду температурой +60 °C, среда чистая, без примесей. Требуемый расход — 8 м³/ч.
- Высота подъёма жидкости до резервуара + сопротивления трубопроводов и фильтрации дают потери около 6 метров водяного столба.
- Добавляем запас 15 % на износ, загрязнения и возможные изменения условий → итоговый напор ≈ 7 м.
- Выбираем насос, который при 8 м³/ч обеспечивает 8-9 м напора, имеет подходящую мощность, материал корпуса устойчив к температуре и химии, установлен с фильтром и системой управления оборотами.
Другой пример: промышленная линия охлаждения с циркуляционной схемой, где используется охлаждающая жидкость со взвешенными частицами. Требуется прокачать 30 м³/ч через теплообменник и фильтр, длина трубопровода 40 м, падение давления в фильтре — 1,5 м, потери по трубам — ещё ~4 м, высота подъёма незначительна. Напор получается около 6-7 м, но добавляется запас, выбирают насос с характеристиками ~8-9 м, и с возможностью легко заменить фильтрующий элемент и чистить его.
Особенности эксплуатации и обслуживания циркуляционных насосов
Даже при отличном расчёте насос может работать недолго, если не соблюдать условия эксплуатации:
- Следить за чистотой фильтров и заменять их вовремя; засорённый фильтр повышает сопротивление и снижает эффективность.
- Избегать работы насоса при частичном заполнении или наличия воздуха в системе — вентиляция, правильное заполнение контура.
- Контроль температуры среды и температура корпуса насоса — перегрев может стать причиной выхода из строя уплотнений.
- Проверка вибрации, шума — ранние признаки неисправности или кавитации.
- Регулярные смазка, проверка уплотнений, корпуса, подшипников и рабочего колеса.
Преимущества правильного выбора и качественного насосного оборудования
Когда циркуляционные насосы подобраны правильно и эксплуатируются в соответствии с расчётными параметрами, преимущества становятся заметны:
- Стабильная работа технологической линии без простоев;
- Сокращение потребления энергии за счёт работы на оптимальной точке производительности;
- Увеличенный срок службы оборудования;
- Уменьшение затрат на обслуживание, ремонт и замену узлов;
- Сохранение качества технологической среды и конечной продукции;
- Улучшение общей надёжности и безопасности производства.
Решения и ассортимент от Waterkom
Для проектов, требующих надёжных и качественных циркуляционных насосов в технологических линиях, компания Waterkom предлагает широкий каталог насосного оборудования. Благодаря разнообразию моделей можно подобрать насос, подходящий под конкретные параметры расхода, напора и условий эксплуатации.
Посмотрите каталог на сайте: ассортимент насосов Waterkom. Здесь вы найдёте решения для разных задач: насосы с высокой производительностью, насосы с фильтрацией, насосы для циркуляции горячей и охлаждающей жидкости, насосы с регулируемыми оборотами и прочие качества, которые важны для технологических линий.
Циркуляционные насосы — важнейший элемент технологических линий в промышленности. Правильный расчёт по расходу, напору, плотности и температурным условиям, а также грамотный подбор материалов и качественный уход — основные факторы, обеспечивающие надёжную, эффективную и долговечную работу. С ассортиментом Waterkom и пониманием задач, инженеры могут спроектировать систему, которая будет работать надёжно и приносить пользу долгие годы.
