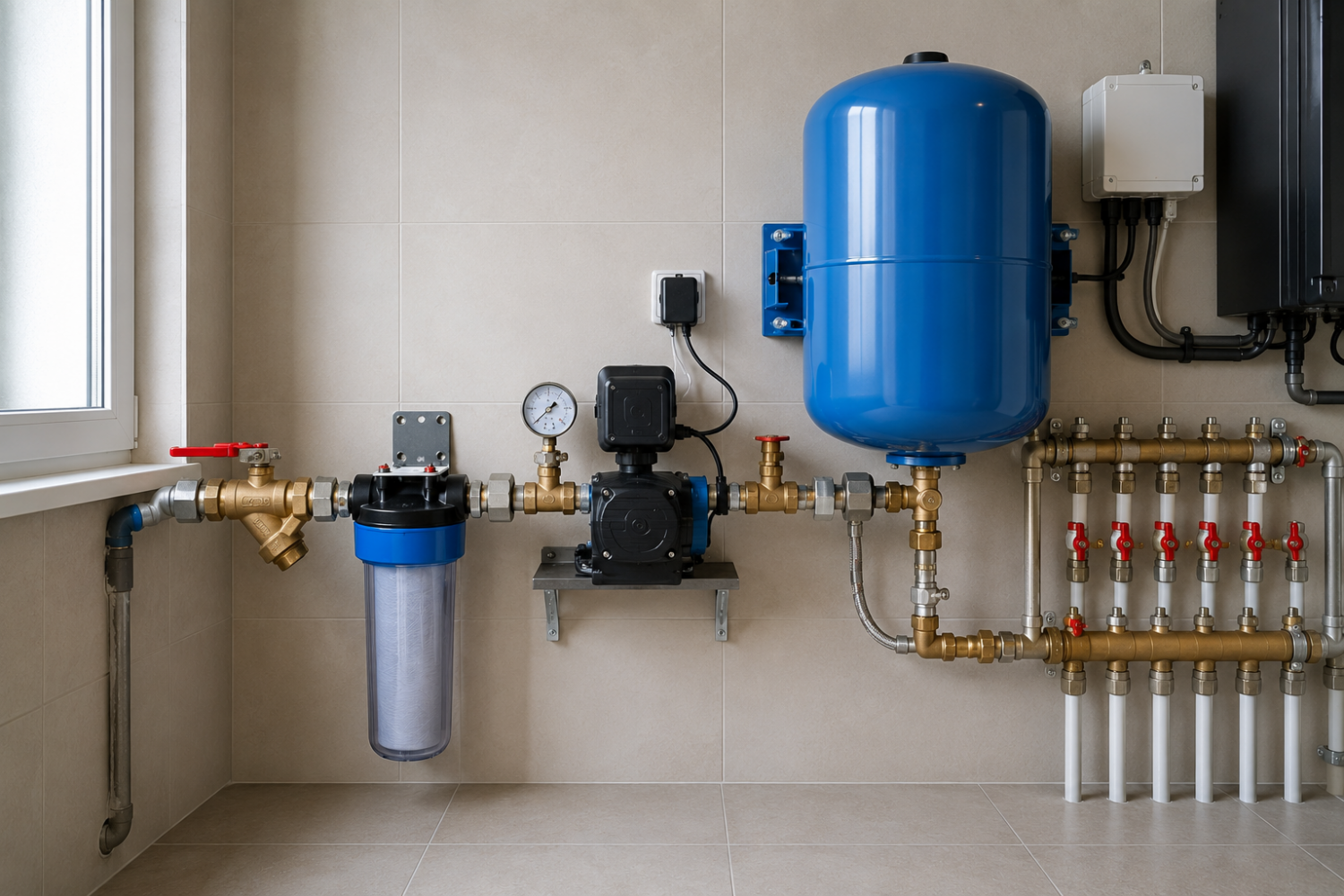

Узел ввода воды в дом: из чего состоит, как устроить проход через фундамент и защитить водопровод от замерзания

Узел ввода воды – это место, где наружная труба заходит в здание и подключается к внутренней разводке. Через этот участок вода из наружного источника попадает в дом, проходит первичную защиту, учет, фильтрацию и дальше распределяется по потребителям: кухне, санузлам, бойлеру, стиральной машине, душу, поливу или техническим точкам.

На практике ввод воды в дом – это сбор оборудования, которое позволяет перекрыть подачу, проверить давление, защитить насос, убрать крупные примеси, учесть расход и обслуживать систему без разборки стен или пола.

Хорошо собранный узел ввода водопровода решает сразу несколько задач:

• дает возможность быстро перекрыть воду при аварии;

• защищает внутренние трубы и сантехнику от песка, ржавчины и окалины;

• помогает стабилизировать давление;

• позволяет установить учет расхода;

• защищает насосное оборудование;

• снижает риск промерзания трубы на входе;

• делает обслуживание понятным и доступным.

Ввод воды в частный дом продумывают до отделки, а не после того, как стены уже закрыты.

Из каких элементов состоит узел ввода водоснабжения

Он может отличаться в зависимости от источника воды, но базовая логика почти всегда одинаковая: сначала труба входит в дом, затем ставится возможность перекрытия, дальше защита, учет, автоматика и выход на внутреннюю сеть.

Обычно в узле используют:

Элемент	Зачем нужен
Входной кран	Позволяет перекрыть воду сразу после входа трубы
Фильтр грубой очистки	Задерживает песок, ржавчину и крупные частицы
Обратный клапан	Не дает воде уходить назад в источник или магистраль
Манометр	Показывает давление в линии
Счетчик воды	Учитывает фактический расход
Фильтр тонкой очистки	Дополнительно защищает сантехнику и бытовую технику
Редуктор давления	Нужен при скачках давления в магистрали
Сливной кран	Позволяет слить воду перед ремонтом
Коллектор	Распределяет воду по группам потребителей
Автоматика	Управляет насосом и защитой системы

Если дом подключен к городской магистрали, на первом месте обычно учет и защита от перепадов давления. Если вода идет от собственного источника, важнее насос, автоматика, гидроаккумулятор и защита оборудования. В любом случае узел водоснабжения должен быть доступен. Его нельзя зашивать наглухо в короб или ставить так, чтобы к фильтру нельзя было подлезть ключом.

Отдельно стоит предусмотреть место под обслуживание. Фильтр придется промывать или менять картридж, счетчик – проверять или снимать, кран – иногда перекрывать, автоматику – настраивать. Если все элементы стоят вплотную друг к другу, без прямого доступа, любой простой ремонт превращается в неудобную работу.

Схема узла ввода воды в частный дом

Схема должна быть удобной в реальной эксплуатации. Важно, чтобы вода проходила оборудование в правильной последовательности, а каждый элемент выполнял свою задачу.

Примерная последовательность для частного дома выглядит так:

• труба заходит через фундамент или стену;

• сразу после входа ставится запорный кран;

• дальше идет первичная фильтрация;

• затем устанавливают обратный клапан или учетный узел, если он нужен;

• после этого размещают автоматику, манометр, бак или редуктор;

• затем вода уходит на внутреннюю разводку.

Схема узла ввода водопровода всегда зависит от источника. При централизованной подаче важен учет. При скважине – управление насосом. При колодце – защита от подсоса воздуха, промерзания и загрязнений. Но в любой схеме первым должен быть кран, которым можно быстро остановить поток.

Общая схема водоснабжения частного дома обычно включает источник, наружную трубу, участок прохода через фундамент, вводной узел, фильтрацию, автоматику и внутреннее распределение. Чем понятнее собран вход, тем проще потом обслуживать всю сеть.

Узел ввода воды от скважины

Если источником служит скважина, вода поступает в дом от погружного насоса. Для таких систем широко применяются промышленные скважинные насосы для систем водоснабжения. В этом случае узел ввода должен не только принять поток, но и защитить насос от неправильного режима. Скважинное оборудование стоит глубоко, поэтому любые ошибки в автоматике или клапанах могут обойтись дорого.

Водоснабжение частного дома от скважины обычно включает насос, трубу от источника, обратный клапан, манометр, автоматику, гидроаккумулятор, фильтрацию и разводку по дому. Если в воде есть песок, железо или механические частицы, фильтры подбирают после анализа воды, а не наугад.

Особое внимание уделяют защите насоса. Когда в источнике падает уровень воды или насос начинает работать без нормального притока, двигатель может перегреться. Для этого ставят защита от сухого хода – отдельное реле, датчик или функцию в автоматическом блоке.

При скважинной схеме важно не допустить обратного ухода воды в источник. Иначе после остановки насоса труба будет частично опустошаться, оборудование начнет запускаться чаще, давление станет нестабильным.

Узел ввода воды от колодца

Водоснабжение от колодца часто организуют через поверхностный насос или насосную станцию. Такой вариант проще по обслуживанию, потому что оборудование стоит не глубоко в скважине, а в доме, кессоне или техническом помещении. Но у него есть свои слабые места: риск подсоса воздуха, промерзание всасывающей линии, зависимость от уровня воды в колодце.

Когда источником является колодец, важно правильно проложить наружную трубу. Она должна идти ниже глубины промерзания или иметь надежное утепление. На всасывающей линии нельзя допускать негерметичных соединений: даже небольшой подсос воздуха ухудшает работу насоса.

В узле ввода ставят кран, фильтр, обратный клапан, автоматику и бак. Если насосная станция расположена в доме, нужно заранее продумать шум, вибрацию и доступ к обслуживанию. Станцию не стоит ставить в жилой комнате или в сыром углу без вентиляции.

Узел ввода при центральном водоснабжении

При подключении к центральное водоснабжение насосная часть может не понадобиться. Вода уже приходит под давлением из наружной сети. Здесь главные задачи другие: перекрыть поток, поставить учет, защитить внутренние трубы от мусора и при необходимости снизить давление до безопасного уровня.

Обычно ввод холодной воды от магистрали включает входной кран, фильтр, счетчик, обратный клапан, иногда редуктор и манометр. Если давление в поселковой или городской сети нестабильное, редуктор помогает защитить смесители, бойлер, гибкие подводки и бытовую технику.

Водомерный узел должен собираться так, чтобы к нему был доступ для проверки и замены прибора учета. Его нельзя закрывать мебелью, зашивать в стену или ставить в месте, где зимой возможен минус. В некоторых случаях требования к установке задает водоснабжающая организация.

Водомерные узлы особенно чувствительны к последовательности установки. Фильтр перед счетчиком защищает механизм от частиц, а запорные краны позволяют снять прибор без отключения всего дома от магистрали.

Правильное расположение оборудования в узле ввода

Оборудование на входе лучше располагать не хаотично, а по рабочей логике. Сначала должна быть возможность перекрыть воду. Затем – первичная защита от грязи. Потом ставят учет, клапаны, автоматику, бак, редуктор или фильтры более тонкой очистки. После этого вода уходит на внутренние линии.

Правильная последовательность помогает обслуживать систему без лишних отключений. Например, если фильтр стоит после счетчика, частицы песка и ржавчины сначала проходят через прибор учета. Если кран стоит далеко от входа, при аварии часть трубы остается под давлением. Если автоматика стоит в сыром месте, контакты могут окисляться.

Разводка воды в доме начинается уже после вводного узла. Отсюда труба уходит на коллектор или магистральное распределение. Если дом большой, удобно разделить потребителей на группы: кухня, санузлы, бойлер, техническая вода, полив. Тогда отдельный участок можно перекрыть без остановки всей системы.

На этом же этапе продумывают холодное водоснабжение и горячее водоснабжение. Холодная вода приходит через вводной узел, затем часть потока уходит к водонагревателю или котлу, после чего формируется горячая линия.

Как организовать проход трубы через фундамент

Ввод трубы в дом через фундамент нужно делать через защитную гильзу. Это труба большего диаметра, внутри которой проходит водопроводная линия. Гильза защищает трубу от давления бетона, усадки и механического повреждения.

Проход трубы через фундамент нельзя делать так, чтобы рабочая труба была жестко замурована в бетон. Дом может немного оседать, грунт может двигаться, пластик расширяется и сжимается при изменении температуры. Если труба зажата намертво, в месте прохода появляется риск трещины или протечки.

Узел прохода фундамента должен оставлять небольшой зазор между гильзой и трубой. Этот зазор затем заполняют эластичным водостойким материалом. Снаружи нужно защитить место входа от грунтовой влаги, а внутри оставить доступ для осмотра.

Ввод через фундамент желательно делать ниже глубины промерзания. Если такой возможности нет, участок обязательно защищают утеплением и греющим кабелем. Особенно опасны места, где труба выходит из земли и попадает в холодное подполье, неотапливаемый подвал или технический короб.

Герметизация ввода нужна не только от воды. Через плохо закрытый проход в дом может попадать сырость, холодный воздух, насекомые и грунтовая влага. Поэтому место прохода нельзя оставлять «на пене» без нормальной защиты снаружи.

Утепление и защита ввода воды от замерзания

Самый уязвимый участок водопровода – место перехода из земли в дом. В грунте труба может находиться ниже промерзания, но на входе в фундамент часто появляется холодная зона. Если ее не защитить, зимой вода может замерзнуть именно там.

Теплоизоляция трубы нужна на всех участках, где есть риск охлаждения ниже нуля. Чаще всего используют скорлупы, каучуковую изоляцию, утепленные кожухи или вспененный полиэтилен. Но важно понимать: утеплитель не греет трубу, он только замедляет потерю тепла. Если участок долго находится на морозе, одного слоя изоляции может быть мало.

Утепление водопровода часто дополняют греющим кабелем. Его укладывают вдоль трубы или внутрь по специальной схеме, затем закрывают теплоизоляцией. Кабель особенно полезен на коротких проблемных местах: вход в дом, неотапливаемый подвал, участок в кессоне, зона у колодца.

Защита от замерзания включает не только утеплитель. Нужно закрыть продухи в мороз, утеплить помещение ввода, убрать сквозняки, проверить герметичность люков и не оставлять оборудование в зоне, где температура опускается ниже нуля.

Роль гидроаккумулятора и автоматики в системе водоснабжения

Гидроаккумулятор ставят в системах с насосом. Он принимает часть воды под давлением и снижает количество коротких включений насоса. Без такого бака насос может запускаться при каждом кратком открытии крана, а это быстро изнашивает двигатель и реле.

Реле давления следит за давлением в системе. В более сложных инженерных решениях применяются регуляторы давления для промышленного оборудования, обеспечивающие стабильную работу системы водоснабжения. Когда оно падает до нижнего порога, насос включается. Когда поднимается до верхнего значения, насос отключается. Так система работает автоматически, без ручного управления.

Блок автоматики может выполнять больше функций: управлять насосом, отключать его при отсутствии воды, контролировать давление, защищать двигатель от аварийного режима. Для этих задач используются системы управления промышленным насосным оборудованием. Для скважины это особенно важно, потому что насос работает в глубине и не виден в процессе эксплуатации.

Узел с баком и автоматикой должен стоять в сухом доступном месте. Нельзя монтировать электрические элементы там, где образуется конденсат, капает вода или возможен минус. Также важно оставить место для замены мембраны, проверки давления воздуха и обслуживания фильтров.

Распространенные ошибки при монтаже узла ввода воды

Монтаж водоснабжения часто страдает не от сложных просчетов, а от бытовой спешки. Трубу завели в дом, кран поставили где получилось, фильтр разместили после счетчика, автоматику повесили в сыром углу – и система вроде бы работает. Но первая зима или первый ремонт быстро показывают слабые места.

Частые ошибки:

• трубу заводят без защитной гильзы;

• ввод делают выше глубины промерзания без утепления;

• первый запорный кран ставят слишком далеко от входа;

• фильтр размещают неудобно для очистки;

• счетчик монтируют без нормального доступа;

• обратный клапан забывают или ставят не по направлению потока;

• автоматику размещают в сыром помещении;

• не предусматривают слив воды;

• соединения прячут в недоступные места;

• не оставляют место под замену оборудования;

• наружную трубу ведут без учета промерзания грунта;

• не проверяют систему под давлением до отделки.

Монтаж водоснабжения лучше выполнять так, чтобы каждый элемент можно было проверить, снять или заменить. Вводной узел – не декоративная часть дома, а техническое место, которое иногда требует обслуживания.

Что важно запомнить перед сборкой узла

Ввод водопровода должен быть защищенным, доступным и логично собранным. Вода должна входить в дом через гильзу, проходить через кран, фильтрацию, учет или автоматику, а затем уходить на внутреннюю сеть. Нельзя начинать разводку по дому, пока не понятно, как перекрыть воду, где обслуживать фильтр и как защитить трубу от мороза.

Для собственного источника важны насос, гидроаккумулятор, автоматика и защита насоса. Для магистрали – счетчик, фильтр, редуктор при необходимости и надежная запорная арматура. Для любого варианта критичны утепление, герметичный проход через фундамент и доступ к оборудованию.

Правильно собранный узел ввода водопровода не бросается в глаза, но именно он определяет, насколько спокойно будет работать вся водяная сеть в доме.
