Виды уплотнений для центробежных насосов: типы, принцип работы, применение

Уплотнения центробежных насосов: виды и принцип работы

1. Основные типы уплотнений

• Сальниковые уплотнения (1-е поколение):

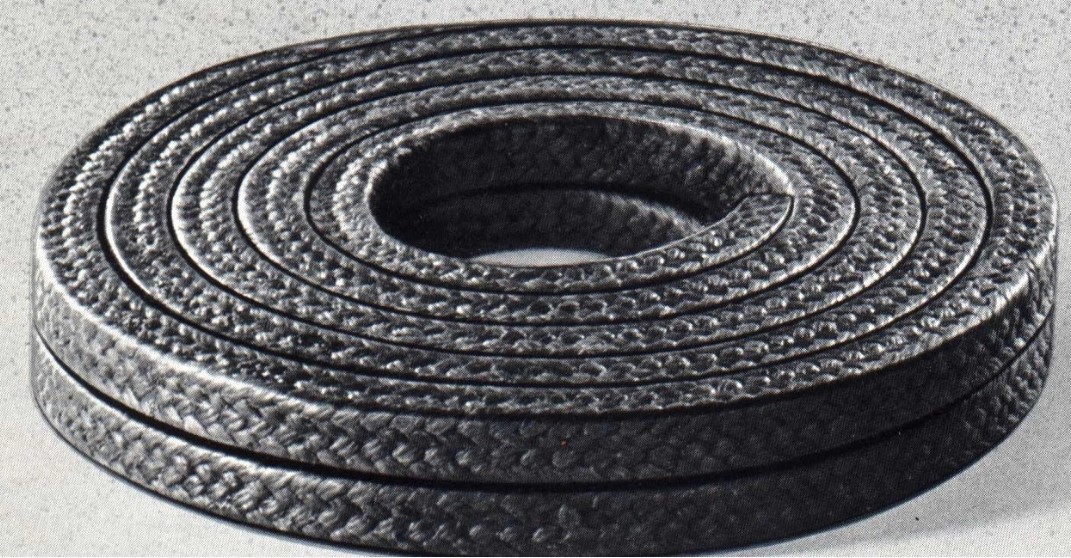

  • Плетеная набивка с вязким составом

  • Материалы: графит, синтетические материалы, фторпласт

  • Установка через канавку в корпусе

• Манжетные уплотнения (2-е поколение):

  • Эластичная резиновая манжета

  • Типы: с защитой от пыли/без защиты

  • Материалы: этилен-пропилен, нитрильный каучук, фторкаучук

  • Рабочая температура до 90°C

• Торцевые уплотнения (3-е поколение):

  • Сборная конструкция

  • Статичная и подвижная части

  • Промежуточное звено с прецизионными поверхностями

2. Классификация торцевых уплотнений

По конструкционному решению:

• Одинарные

• Двойные

• Комбинированные

По местоположению:

• Внутренние

• Наружные

По типовому исполнению:

• Стандартные (ISO EN 12756)

• Специализированные

• Патронные

3. По коэффициенту гидравлической нагрузки:

Группа Давление (МПа) Объем (м/с) Низкая до 0,1 до 10 Средняя до 1 более 10 Высокая до 5 до 20 Высшая более 5 более 20

4. Динамические (бесконтактные) уплотнения:

• Щелевые

• Лабиринтные

• Винтовые

• Магнитожидкостные

5. Особенности применения:

• Сальниковые: универсальны, эффективны

• Манжетные: для бытовых целей, пищевых производств

• Торцевые: наиболее совершенные, высокая герметичность

• Динамические: для специфических условий с высокой температурой

Это руководство поможет выбрать подходящий тип уплотнения для центробежного насоса в зависимости от условий эксплуатации и перекачиваемой среды.
