Выбор насосов для промышленных котельных и ТЭЦ: ключевые параметры, ошибки и проверочные расчёты

Насосное хозяйство в промышленных котельных и на ТЭЦ — это «кровообращение» тепловой схемы. От правильного подбора циркуляционных, сетевых, питательных и конденсатных агрегатов зависят КПД установки, надёжность подачи тепла/пара и стоимость владения. Ниже — практическое руководство по выбору с акцентом на гидравлику, материалы, автоматику и эксплуатационную экономику. Готовые решения и консультации доступны в каталоге WATERKOM, включая центробежные насосы и станции повышения давления.

 Роли насосов в тепловой схеме

• Сетевые насосы — прокачка теплоносителя в тепловых сетях/цеховых кольцах, поддержание расхода и перепада давления.
• Циркуляционные насосы котла — циркуляция через экономайзер/котёл/подогреватели (в высокотемпературных контурах).
• Питательные насосы — подача деаэрированной подпиточной воды/конденсата в котёл под наддув; высокие давления, жёсткие требования к кавитационному запасу.
• Конденсатные (конденсатооткачивающие) — перекачка низкотемпературного конденсата из бака/конденсатора при минимально доступном NPSH.
• Подпитка и ГВС — стабилизация давления, компенсация утечек, обеспечение санитарных режимов.
• Станции повышения давления — каскадные системы для поддержания напора в изменяемых нагрузках (цеха/корпуса/пики сетей).

С чего начинается подбор: Q–H и кривая системы

Базовые параметры — подача Q (м³/ч) и напор H (м). Для сетевых контуров Q задаётся тепловой нагрузкой и допустимым ΔT: Q = P / (c · ρ · ΔT). Для пароводяных частей — по балансу пара/конденсата и режимам подпитки. Напор — сумма линейных/местных потерь и, при открытых системах, геодезии. Важно построить кривую системы (H=f(Q)) и совместить её с характеристикой насоса, чтобы рабочая точка оказалась рядом с BEP (Best Efficiency Point) — зоной наибольшего КПД и минимальных вибраций.

Тип насоса: когда достаточно стандартного «центробежника», а когда нужен многоступенчатый

• Одноступенчатые центробежные (in-line, консольные, консольно-моноблочные) — сетевые/циркуляционные контуры средних напоров (до 60–90 м), температур до 120–140 °C. Смотрите ассортимент центробежных насосов.
• Многоступенчатые секционные/радиально-разрезные — питательная вода, высокие напоры (сотни метров), температуры 160–180 °C и выше, повышенные требования к NPSH и материалам.

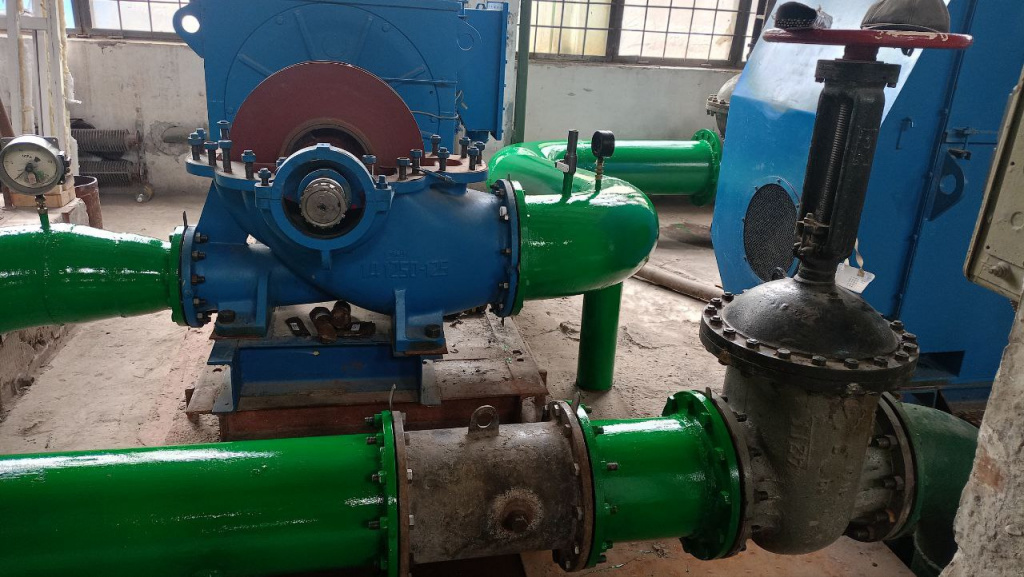

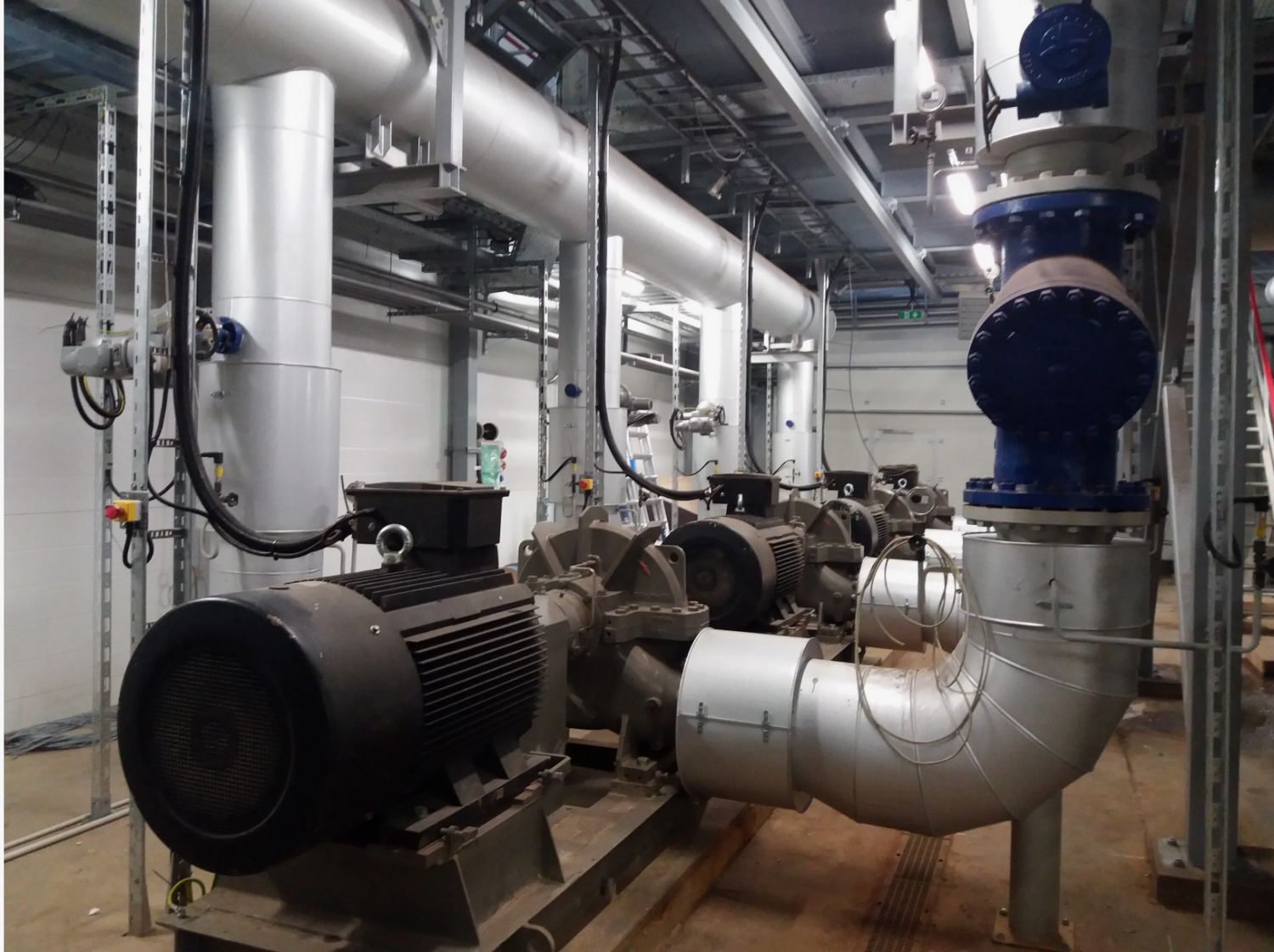

• Двухвходные спиральные — большие расходы сетевой воды при умеренных напорах, низкая осевая нагрузка, хороший КПД.
• Вертикальные inline с «мокрым ротором» — компактные, тихие, удобны для насосных в зданиях и тепловых пунктах; идеальны для автоматизации по Δp.

 Кавитационный запас (NPSH) — «киллер-фактор» питательных и конденсатных насосов

Парциальное давление при высоких температурах резко растёт, поэтому NPSH_available часто становится ограничивающим. Учитывайте температуру деаэратора, высоту установки насоса относительно уровня, потери во всасывании, входные фильтры. Правило: NPSH_a ≥ NPSH_r + 1–2 м запаса; для переменных режимов — больше. Для конденсатных агрегатов выбирайте низкооборотные рабочие колёса, увеличенные входные диаметры, специальные антикавитационные профили.

 Материалы и уплотнения: от сетевой воды до химически обработанной питательной

• Корпус/обтекатели: высокопрочный чугун/сталь для сетевой воды; нержавеющая сталь (AISI 304/316, дуплекс) — для питательной/деаэрированной воды и химически активных сред.
• Рабочие колёса: бронза/нержавеющая сталь — стойкость к кавитации и коррозии; для больших расходов — двухвходные.
• Уплотнения вала: торцевые пары SiC/SiC, углеграфит/керамика; эластомеры EPDM (гликоль/вода), FKM (высокие T), PTFE (химстойкость). Для питательных — двойные уплотнения и «план» промывки.
• Подшипники: ресурс L₁₀ ≥ 40–60 тыс. ч; контроль температур/вибрации, возможность рециркуляции смазки и охлаждения.

 Автоматика и регулирование: держим систему в точке эффективности

• Частотное управление (VFD) сетевых/циркуляционных насосов по Δp (constant/variable) или по ΔT — снижение энергопотребления по кубическому закону.
• Каскады насосов с автоматическим чередованием и «плавающими» уставками — надёжность и экономия на малых нагрузках.
• Датчики и защита: сухой ход, перегрев, вибрация, протечки, концевики арматуры, контроль NPSH через косвенные параметры (уровень, T, давление).
• Диспетчеризация: Modbus/BACnet/0–10 В, тренды Q–H–P для сервисной аналитики.

Расчётные ориентиры по типовым контурам

 Сетевые насосы

Задаётcя тепловая нагрузка P и рабочая «дельта» температур ΔT. Для воды при 80/60 °C: Q ≈ P / (1,16 · ΔT) (м³/ч, P — кВт). Напор складывается из потерь на магистралях, элеваторных узлах/ПТО, дросселирующих органах. Рекомендуемое «окно» скоростей в трубах — 0,8–1,8 м/с.

 Питательные насосы

Расход — по паропроизводительности и коэффициенту подпитки (учёт продувки, утечек, манёвров). Напор — давление в барабане/котле + потери на арматуре/подогревателях + геодезия. Обязательно проверяйте NPSH и температурный класс уплотнений. Для высоких давлений — многоступенчатые агрегаты.

 Конденсатные насосы

Минимальные всасывающие потери, крупный вход, низкие обороты. Часто работают в каскадах с частотным управлением по уровню в баке конденсата.

 Надёжность: резервы, схемы и станции повышения давления

• Резервирование N+1 для критичных контуров; отдельный привод/частотник на каждую нитку.
• Обратные клапаны с малым гидроударом, плавный пуск/останов для защиты трубопроводов.
• Станции повышения давления — для подпитки сетей/корпусов и поддержания стабильного напора при переменной нагрузке (см. станции повышения давления с многонасосными рамами, коллектором, датчиками, частотным управлением и готовой автоматикой).

 Экономика: CAPEX vs OPEX и выбор по LCC

Правильный вопрос звучит так: «какой насос даст минимальную стоимость жизненного цикла (LCC) при заданной надёжности?» На OPEX сильнее всего влияют:

• КПД агрегата в рабочей зоне (а не «на паспорте»);
• Способ регулирования (дросселирование vs VFD);
• Гидравлика трубопровода (диаметры, шероховатость, арматура);
• График нагрузок (сколько часов в год на частичной подаче);
• План ТО и доступность запчастей.

Часто более дорогой насос с лучшим КПД и VFD окупается за 1–3 отопительных сезона за счёт энергии и меньшего простоя.

 Монтаж и пусконаладка: условия «правильного старта»

• Коаксиальность валов (для агрегатов с муфтой), правильная база и антивибровставки.
• Прямые участки до/после насоса (обычно 5D и 2–3D) и корректная ориентация корпуса/вентиляции.
• Фильтры/грязевики на обратке, промывка системы перед пуском, удаление воздуха из верхних точек.
• Плавный пуск (soft-start/VFD), проверка уставок защиты, вписывание рабочей точки в паспортную область.

 Частые ошибки и как их избежать

1. Выбор «по фланцу» или «как у соседей» вместо расчёта — приводит к дросселированию/недоборy расхода и перерасходу энергии.
2. Отсутствие запаса по NPSH у питательных/конденсатных — кавитация, быстрый износ рабочих колёс и уплотнений.
3. Неверный материал (чугун там, где нужна нержавейка) — коррозия, отложения, падение КПД.
4. Регулирование «задвижкой» — вместо частотника и корректной гидравлики.
5. Игнорирование графика нагрузок — отсутствие каскада/VFD и, как следствие, работа вдали от BEP.

Мини-чек-лист подбора

• Определите P и ΔT (или паровой баланс) → рассчитайте Q.
• Подсчитайте потери/геодезию → получите H с запасом 10–20 % на загрязнение.
• Постройте кривую системы, выберите насос с рабочей точкой близко к BEP.
• Проверьте NPSH и температурный режим, материалы и уплотнения.
• Заложите VFD/каскад, защиту и диспетчеризацию.
• Сведите LCC: энергия, сервис, простой, запчасти → выберите по минимальному TCO.

 Где посмотреть и с чего начать

Сравнить кривые, подобрать материалы и конфигурацию автоматики можно в общем каталоге WATERKOM. Базовые модели центробежных насосов под сетевые/циркуляционные задачи и готовые станции повышения давления для подпитки/ГВС помогут быстро сформировать спецификацию под вашу тепловую схему.

Грамотный подбор насосов для котельных и ТЭЦ — это не только «подогнать расход и напор». Это работа на пересечении гидравлики, материалов, автоматики и экономики. Правильная рабочая точка (BEP), достаточный кавитационный запас, устойчивые к среде материалы и продуманное частотное управление — четыре кита, на которых держится надёжность и низкий LCC. Если вы хотите быстро сверить расчётные данные с характеристиками реальных агрегатов и собрать сбалансированное решение, специалисты WATERKOM готовы помочь — начните с каталога.
