Автоматизация насосных установок на производстве: зачем и как это работает
Автоматизация насосных установок — это один из ключевых элементов модернизации любого производства. Это комплексное внедрение интеллектуальной системы, которая сама подстраивается под условия работы, предупреждает проблемы и считает каждую киловатт-час энергию.

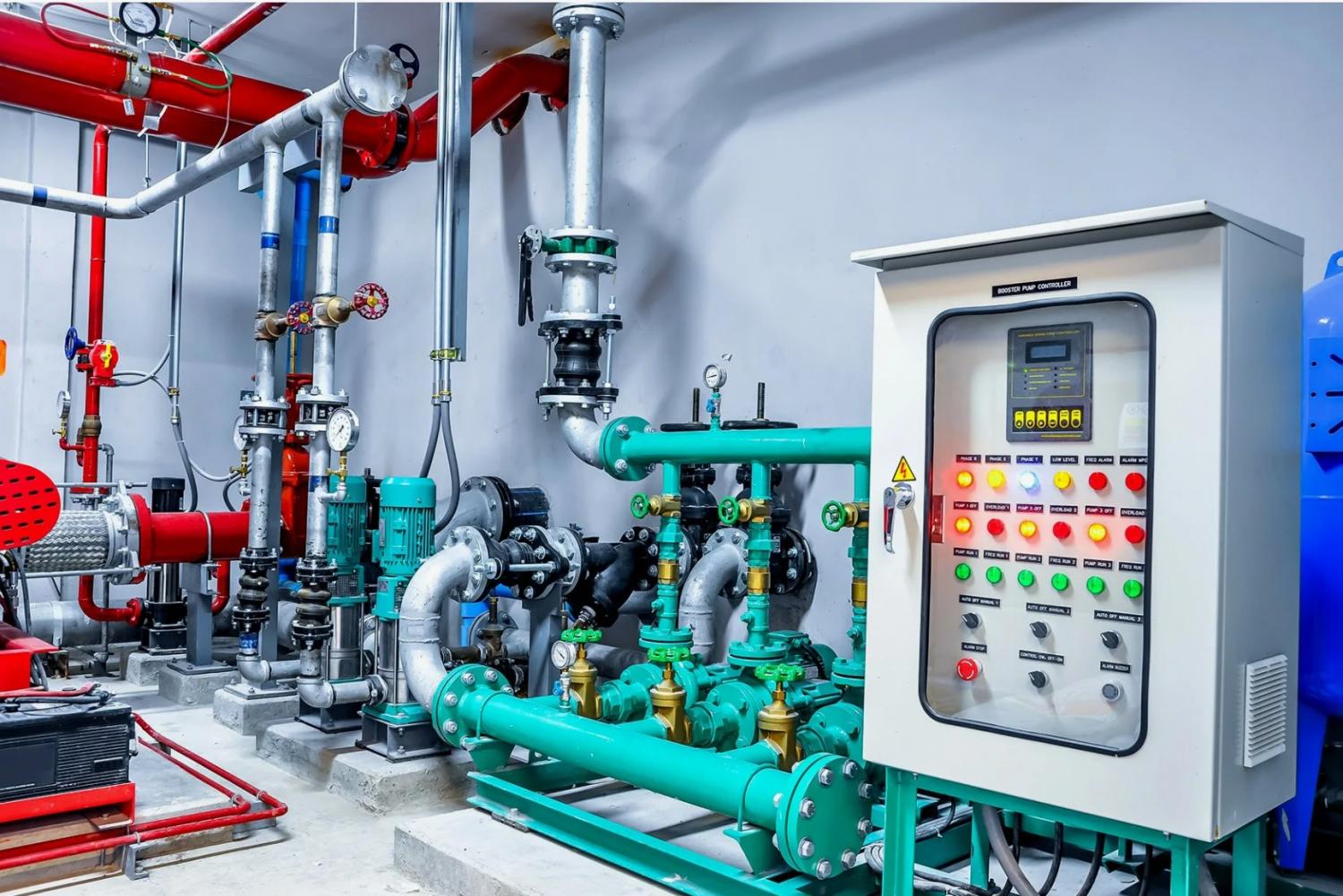

Схема автоматизации насосных станций
Схема автоматизации насосной станции представляет собой многоуровневый комплекс, состоящий из трех ключевых компонентов:
· Щит управления служит основной силовой и логической частью системы. В нем размещается программируемый логический контроллер (ПЛК), выполняющий функции «мозга» системы, а также пуско-регулирующая аппаратура, включающая частотные преобразователи, устройства плавного пуска, контакторы, и системы защиты и коммутации.
· Блок управления и индикации представляет собой пользовательский интерфейс для локального взаимодействия с установкой. Он обычно выполнен в виде сенсорной панели (HMI) или дисплея с набором кнопок, переключателей и сигнальных ламп (светодиодных индикаторов). Этот блок монтируется на дверце шкафа управления или непосредственно в зоне расположения оборудования.
· Автоматизированное рабочее место (АРМ) оператора обеспечивает централизованный дистанционный мониторинг и управление. Его функционал включает визуализацию технологического процесса через SCADA-систему, удаленный запуск и остановку механизмов, формирование аварийной и предупредительной сигнализации, а также ведение архивов и отчетов. АРМ оператора реализуется на базе персонального компьютера или сервера, размещенного на центральном пульте управления.
Цели и преимущества
1. Экономия энергоресурсов
Насосы — одни из основных потребителей электроэнергии на заводе — на их долю может приходиться до 40-50% всего энергопотребления. Ручное управление, когда установки работают постоянно на полную мощность, независимо от реальной нагрузки, ведет к колоссальным издержкам. Автоматизация решает эту проблему за счет:
- Частотного регулирования. Частотные преобразователи (ЧП) плавно меняют скорость вращения двигателя насоса в зависимости от реального потребления, например, от давления в трубопроводе или уровня в баке. Снижение скорости на 20% может привести к экономии электроэнергии до 50%. Это основной источник экономии.
- Оптимизации работы насосных групп. В системах с несколькими насосами автоматика подключает или отключает агрегаты в зависимости от текущей нагрузки, равномерно распределяя наработку и предотвращая холостой ход.
2. Повышение надежности и продление срока службы оборудования
Внезапный выход из строя насоса может парализовать цех или даже все производство. Автоматизация выступает в роли системы превентивной защиты:
- Защита от «сухого хода». Датчики уровня или давления отключают насос при отсутствии перекачиваемой среды, предотвращая перегрев и разрушение уплотнений.
- Контроль перегрузки и перегрева. Система отслеживает ток двигателя и температуру подшипников, своевременно отключая оборудование при опасных параметрах.
- Предотвращение гидроударов. Плавный пуск и остановка с помощью ЧПУ исключают резкие скачки давления, разрушающие трубопроводы и арматуру.
- Равномерный износ. Работа нескольких насосов в каскаде с автоматическим чередованием предотвращает износ одного основного агрегата.
3. Снижение эксплуатационных затратов и влияние на персонал
Не требуется постоянное присутствие оператора. Диспетчер может контролировать параметры работы всех насосных станций предприятия с центрального пульта, не тратя время на обход территории. Это особенно актуально для распределенных производств.
- Минимизация человеческого фактора. Автоматика исключает ошибки оператора, такие как несвоевременное включение/выключение или неправильная настройка.
- Снижение затрат на ремонт. Превентивная защита и щадящие режимы работы значительно сокращают количество аварийных остановок и дорогостоящих ремонтов.
- Эффективное использование персонала. Высвобождаются человеческие ресурсы, которые можно направить на решение более сложных задач, чем дежурство у насосных агрегатов.
4. Повышение качества технологических процессов
Во многих процессах ключевым параметром является стабильность. Автоматизация обеспечивает поддержание заданных технологических параметров с высочайшей точностью.
- Стабильное давление. В системах водоснабжения или пневмотранспорта автоматика поддерживает давление в трубопроводе на строго заданном уровне, независимо от расхода.
- Точный уровень. В резервуарах и емкостях датчики уровня обеспечивают своевременное наполнение или опорожнение, предотвращая переливы или работу на «сухую».
- Заданный расход. В дозирующих и смесительных установках автоматика гарантирует подачу точно заданного объема реагентов.
Все данные о работе насосов (энергопотребление, время наработки, количество пусков) собираются и передаются в верхний уровень АСУ ТП. Это позволяет анализировать эффективность, планировать нагрузки и интегрировать насосную станцию в единую "умную" фабрику

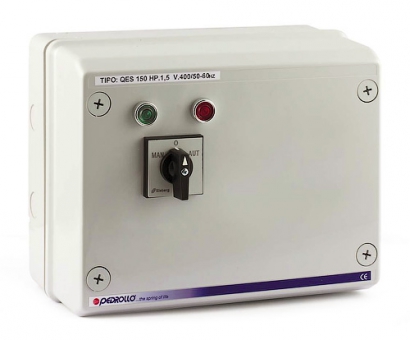

.jpg "автомат.jpg")
Как это работает? Ключевые компоненты системы
Современная автоматизированная насосная установка — это комплекс аппаратных и программных компонентов, работающих как единый организм.
Датчики собирают первичную информацию о состоянии системы:
· давления (манометрические преобразователи) — ключевой элемент для систем поддержания давления;
· уровня (поплавковые, емкостные, ультразвуковые, радарные) — контролируют заполнение емкостей;
· расхода (турбинные, электромагнитные, вихревые) — измеряют объем перекачанной среды;
· температуры — следят за перегревом двигателя и температурой перекачиваемой жидкости;
· реле потока — контролируют наличие движения жидкости в трубопроводе.
Исполнительные механизмы непосредственно воздействуют на процесс по команде от контроллера. Частотные преобразователи — главный исполнительный механизм для регулирования производительности насоса.
Пуско-защитная аппаратура (контакторы, мягкие пускатели) осуществляет коммутацию силовых цепей. Запорно-регулирующая арматура с электроприводом (задвижки, клапаны) управляет потоками в трубопроводных сетях.
Программируемый логический контроллер (ПЛК) — специализированный промышленный компьютер, который получает сигналы от датчиков, обрабатывает их по заданному алгоритму и выдает управляющие команды на исполнительные механизмы. Именно в ПЛК закладывается вся логика работы: установки по давлению, алгоритмы ротации насосов, условия аварийного отключения.
Человеко-машинный интерфейс (ЧМИ/HMI) – это сенсорная панель или компьютер с установленным SCADA-программным обеспечением. ЧМИ позволяет оператору:
· Визуализировать технологический процесс в реальном времени (видеть давления, уровни, статусы насосов).
· Задавать уставки и параметры работы.
· Вручную управлять оборудованием.
· Просматривать архивы и журналы тревог.
Как работает автоматизированная насосная станция поддержания давления
Задача: подавать воду из резервуара в цех, где оборудование требует стабильного давления 4 бара.
- Датчик давления на выходе из насоса постоянно измеряет текущее давление и передает сигнал (например, 4-20 мА) в ПЛК.
- ПЛК сравнивает фактическое давление с заданным (4 бара).
- Сценарий 1: Потребление воды выросло. Давление начало падать до 3.8 бар.
ПЛК, получив сигнал от датчика, выдает команду частотному преобразователю: "Увеличь скорость насоса". ЧП плавно разгоняет двигатель, производительность насоса растет, и давление возвращается к значению 4 бара.
- Сценарий 2: Потребление воды упало. Давление начало расти до 4.2 бар.
ПЛК командует ЧП: "Снизь скорость". Двигатель замедляется, предотвращая ненужный перерасход энергии и избыточное давление.
- Сценарий 3: Насос не справляется (поломка или очень высокий расход).
ПЛК видит, что даже на 100% скорости давление не держится. Он дает команду пускателю включить второй (резервный) насос в работу.
- Сценарий 4: Авария. Датчик уровня в резервуаре показывает угрозу сухого хода.
ПЛК немедленно останавливает все насосы и выводит на панель HMI аварийное сообщение "Низкий уровень в резервуаре!".
В системах с несколькими насосами при длительном низком потреблении ПЛК может вообще остановить один из насосов, переведя его в резерв.
Уже сегодня автоматизация — это не роскошь, а необходимый инструмент для построения эффективного, надежного и конкурентоспособного производства. Это инвестиция, которая возвращается многократно в виде сэкономленных киловатт-часов, предотвращенных аварий, сохраненных нервов персонала и более высокого качества продукции.
