Циркуляционные насосы в производстве: схемы подключения и расчет
Циркуляционные насосы играют ключевую роль в промышленных системах, обеспечивая постоянное движение жидкостей по замкнутому контуру. Они используются в отопительных и охлаждающих установках, химических процессах, технологических линиях, а также в системах водоснабжения и теплообмена. От правильного выбора, подключения и расчета параметров насоса зависит стабильность и эффективность работы всего производственного оборудования.
Назначение циркуляционных насосов в промышленности
Основная задача циркуляционного насоса — обеспечить непрерывное движение рабочей жидкости (воды, масла, теплоносителя или химического раствора) в замкнутой системе. Это необходимо для поддержания постоянной температуры, давления и скорости потока. Такие насосы не создают высокий напор, как, например, вихревые насосы, но обеспечивают стабильную циркуляцию с минимальными потерями энергии.
Циркуляционные насосы находят применение в следующих отраслях:
- Металлургия — циркуляция охлаждающей воды в системах охлаждения печей и прокатных станов.
- Химическая промышленность — поддержание циркуляции агрессивных жидкостей в реакторах.
- Энергетика — циркуляция теплоносителя в котельных и теплообменниках.
- Пищевая промышленность — циркуляция воды, растворов и технологических жидкостей.
- Машиностроение — охлаждение станков и агрегатов, гидравлические системы.
Конструкция и принцип работы
Циркуляционный насос состоит из корпуса, рабочего колеса, вала, подшипников и электродвигателя. Принцип действия основан на передаче кинетической энергии вращающимся колесом, которое создает разность давлений и обеспечивает движение жидкости в системе.
Большинство промышленных циркуляционных насосов относятся к классу центробежных насосов. По конструкции они могут быть:

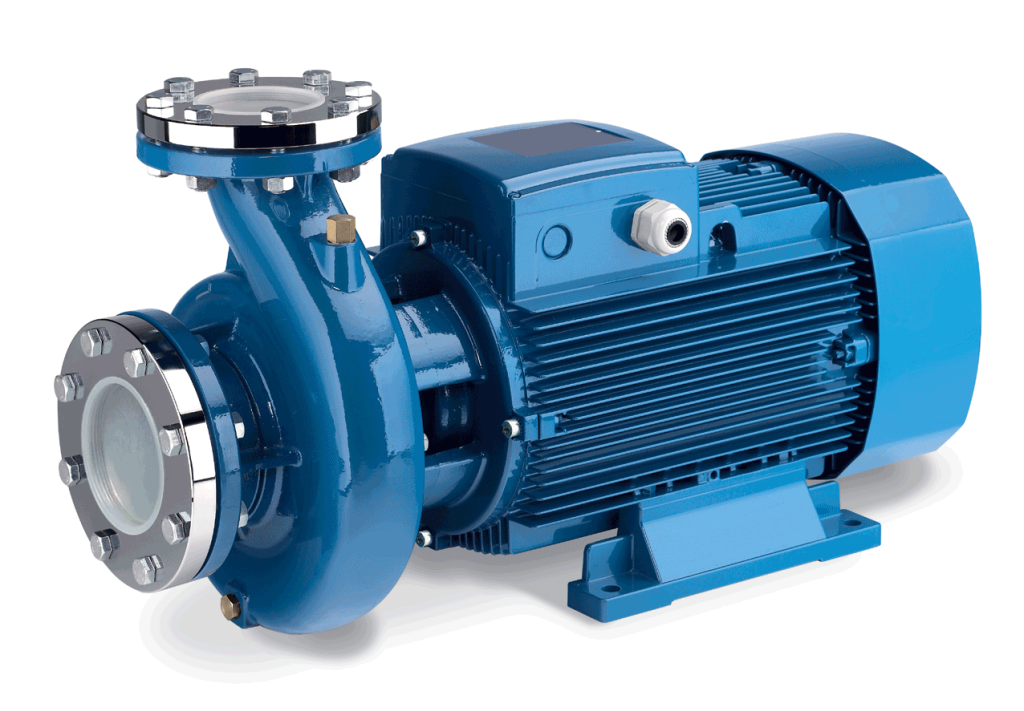

- Консольно-моноблочные насосы — компактные и удобные для монтажа модели, где двигатель и насос объединены в одном корпусе.
- Вихревые насосы — обеспечивают стабильное давление при сравнительно небольших расходах жидкости.
- Самовсасывающие насосы — способны создавать разрежение на входе и запускаться без предварительного заполнения водой.
Схемы подключения циркуляционных насосов в производстве
Существует несколько типовых схем подключения циркуляционных насосов в промышленности, выбор которых зависит от назначения и конфигурации системы.
1. Последовательная схема подключения
Наиболее простая схема — насос устанавливается последовательно в контуре циркуляции. Такая схема используется в системах отопления и охлаждения, где необходима равномерная подача жидкости через все участки. Главный плюс — простота монтажа и обслуживания.
2. Параллельная схема подключения
При необходимости регулировать производительность или обеспечить резервирование насосов применяется параллельная схема. Два или более насосов работают на одну линию, и при изменении потребности в потоке можно включать или выключать часть агрегатов. Этот вариант часто используется в промышленных котельных, технологических системах и системах водоснабжения.
3. Байпасная схема
В этой схеме циркуляционный насос подключается через байпас — параллельную ветвь трубопровода. При отключении насоса поток жидкости может идти по обходному пути. Такая схема применяется в системах, где нельзя полностью останавливать циркуляцию, например, в химических реакторах или тепловых установках.
4. Система с несколькими контурами
На крупных производствах нередко используется несколько насосов, работающих на разные контуры — например, основной и резервный, контур охлаждения и контур подогрева. Здесь важно обеспечить согласованную работу всех агрегатов, чтобы не возникало гидравлических дисбалансов и кавитации.
Требования к установке и монтажу
Для надежной и долгосрочной работы циркуляционного насоса важно соблюдать правильные условия монтажа:
- Насос устанавливается горизонтально, на прочное основание, исключающее вибрации.
- Перед и после насоса монтируются запорные клапаны и фильтр грубой очистки.
- Необходимо предусмотреть байпасную линию для технического обслуживания.
- Электродвигатель должен быть защищён от влаги, перегрузок и перегрева.
- При монтаже нескольких насосов необходимо уравновешивание потоков, чтобы исключить обратные токи жидкости.
Также важно учитывать направление потока жидкости, обозначенное стрелкой на корпусе насоса. Неправильное подключение может привести к снижению КПД и быстрому износу.
Расчет циркуляционного насоса
Чтобы система работала стабильно, необходимо правильно рассчитать параметры насоса — расход, напор и мощность двигателя. Неверный расчет приводит к неэффективной работе и сокращает срок службы оборудования.
Основные параметры расчета:
- Расход (Q) — объем жидкости, который должен пройти через насос за единицу времени (м³/ч). Определяется исходя из требований системы.
- Напор (H) — разность давления между точками подачи и возврата жидкости (м вод. ст.). Включает потери на трение в трубопроводах и местные сопротивления.
- Мощность (N) — энергия, необходимая для перемещения жидкости. Рассчитывается по формуле:
N = (Q × H × ρ × g) / (3600 × η)
где ρ — плотность жидкости (кг/м³), g — ускорение свободного падения (9,81 м/с²), η — КПД насоса.
Пример расчета
Для системы охлаждения с расходом 20 м³/ч и требуемым напором 15 м вод. ст. при КПД насоса 0,8 и плотности жидкости 1000 кг/м³ получим:
N = (20 × 15 × 1000 × 9,81) / (3600 × 0,8) ≈ 1,02 кВт
Таким образом, потребуется насос с мощностью не менее 1,1 кВт. При выборе модели следует также учитывать запас по напору (10–15%) и возможность регулирования оборотов при переменной нагрузке.
Автоматизация и регулирование
Современные промышленные циркуляционные насосы оснащаются системами автоматического регулирования скорости вращения. Использование частотных преобразователей позволяет плавно изменять производительность и снижать энергопотребление. Это особенно важно для производств с переменными нагрузками, где насос не всегда работает на полную мощность.
Также возможно подключение насосов к системам диспетчеризации (SCADA, PLC), что обеспечивает контроль давления, расхода и температуры в режиме реального времени. Автоматизация продлевает срок службы оборудования и предотвращает аварийные ситуации.
Типичные ошибки при подключении насосов
При монтаже циркуляционных насосов часто допускаются ошибки, которые снижают эффективность работы системы:
- Установка насоса без виброизолирующих элементов;
- Отсутствие фильтра перед входом;
- Неправильное направление потока жидкости;
- Подключение без обратного клапана;
- Неверное расположение байпасной линии.
Чтобы избежать этих ошибок, рекомендуется доверять монтаж профессионалам и использовать качественные комплектующие.
Циркуляционные насосы — незаменимый элемент современных промышленных систем. Они обеспечивают непрерывную циркуляцию жидкости, стабильный температурный режим и энергоэффективную работу оборудования. Правильный выбор схемы подключения и точный расчет параметров насоса позволяют добиться оптимального соотношения производительности и долговечности.
При выборе оборудования стоит обратить внимание на проверенные модели, такие как консольно-моноблочные насосы, вихревые насосы и самовсасывающие насосы — они отличаются надежностью, простотой обслуживания и высокой эффективностью в промышленных условиях.
