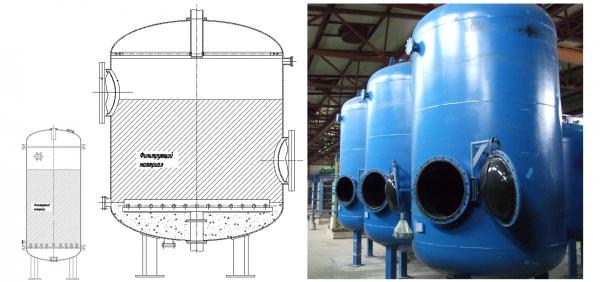

Перекачка фильтрованной техводы после осветлительных фильтров: требования к импеллеру и уплотнениям

1. Контекст процесса: что важно знать о воде после фильтров

• Гидравлический режим: контуры стабильного расхода с умеренным напором; возможны «ступеньки» давления при переключении фильтров и их обратной промывке.
• Гранулометрия остатка: даже при номинальной тонкости 5–50 µm в потоке присутствуют «хвосты» распределения и редкие частицы 100–300 µm, особенно после регенерации загрузки.
• Химический состав: солесодержание, железо/марганец в следах, остаточные коагулянты; эти факторы влияют на коррозию и выбор эластомеров.

Вывод: насос в этой точке — это не «чистая вода для отопления», а условно чистая техвода с потенциальным микроабразивом и эпизодическими частицами. Значит, требования к импеллеру и уплотнениям должны учитывать абразивоустойчивость и самоочищаемость.

2. Импеллер: закрытый, полуоткрытый или вихревой?

2.1. Закрытый импеллер (closed)

Где хорош: максимальный КПД, стабильная кривая H(Q), отличная работа на «чистой» воде с мелкой взвесью <100 µm и низкой концентрацией твёрдых (до 50–100 мг/л). Отличный выбор для основной зоны эксплуатации после исправных фильтров.

Риски: чувствителен к зазорам. Попадание редких частиц 200–300 µm может ускорить износ рабочих колец/уплотняющих кромок, упасть КПД. Требуются корректные зазоры и материалы (бронзовые/нержавеющие рабочие кольца, износостойкое покрытие корпуса).

2.2. Полуоткрытый импеллер (semi-open)

Где хорош: немного ниже КПД, но выше терпимость к случайным крупинкам и «коллоидным хвостам». Устойчивее к подлипанию биоплёнок/коагулянта. Применим для линий с частыми переключениями фильтров, когда есть шанс кратковременного проскока крупной фракции.

Что учесть: правильная регулировка осевого зазора и периодическая инспекция. Материалы лопаток и торцов — повышенной твёрдости.

2.3. Вихревой колесо (vortex)

Где уместен: если по технологии допускаются более низкие КПД ради почти «незабиваемой» гидравлики. Для постфильтровых линий используется редко, но может спасать, если обратные промывки плохо синхронизированы и в поток регулярно попадает крупная гранула.

2.4. Материалы и конструктив импеллера

• Материал колеса: нержавеющая сталь AISI 304/316 — универсально; бронза — повышенная кавитационно-абразивная стойкость; технополимеры с наполнителем — допустимы на малых напорах и при химической совместимости.
• Рабочие кольца/износные втулки: применяйте сменные из бронзы/нерж; это удешевляет восстановление КПД и защищает «тело» насоса.
• Покрытия: эпоксид/полиуретан с низкой шероховатостью в проточной части снижает риск налипания коагулянта и улучшает гидравлику.

3. Гранулометрия, засоряемость и «защита от глупостей»

Даже хорошие фильтры иногда «чихают». Для насоса это означает редкие, но опасные события. Как «страховаться»:

• Стратегия сеток: отказ от мелкой сетки на всасе насоса (опасность кавитации!), но установка корзинного фильтра большой площади на линии после фильтра и до насоса, с ΔP-датчиком для сигнализации засорения.
• Гидрообвязка: плавные отводы, увеличенный диаметр всасывающей линии (на шаг больше напорной), гибкая вставка перед фланцем насоса.
• Скорости: 0,6–1,2 м/с на всасе (чтобы не «высосать» пар), 1,0–1,8 м/с на напоре (минимум потерь без лишнего шума). Это уменьшает износ и снижает риск выпадения твёрдых в отложениях.
• Синхронизация с промывками: логика ПЛК: блокировка насоса при обратной промывке «его» фильтра или задержка запуска после промывки на 30–60 сек для стабилизации потока.

4. Торцевые уплотнения: выбор пары трения, эластомеров и схем промывки

Даже микроабразив 10–50 µm способен стирать мягкие пары трения. Уплотнение — слабое звено, если его не защитить.

4.1. Пары трения

• SiC/SiC (карбид кремния/карбид кремния): лучшая износостойкость для микроабразива, химически инертен; универсальный выбор для «условно чистой» техводы.
• Графит/SiC: компромисс «цена/ресурс», мягче по валу, но более чувствителен к грязи и кавитации.
• Керамика/графит: допустимо на «очень чистой» воде; в нашей зоне после фильтров — только если есть гарантированный флешинг.

4.2. Эластомеры

• EPDM: предпочтительно для воды без углеводородов; устойчив к большинству коагулянтов и дезинфектантов.
• FKM (Viton): если присутствуют следы масел/растворителей или повышенная температура.
• NBR: как бюджетный вариант при нейтральной химии и невысоких температурах, но ресурс ниже.

4.3. Схемы промывки (флешинга) уплотнения

Цель — вывести твёрдые частицы из зоны пары трения и отводить тепло. Подходы (по аналогии с API-планами для воды):

• Внутренний флешинг «из напора» (аналог Plan 11): отбор 1–3% Q через дросселирующее сопло с напорной линии в камеру уплотнения и возврат в напор/бак. Прост и эффективен при стабильной чистоте.
• Внешний флешинг «чистой водой» (аналог Plan 32): подаём подготовленную воду через фильтр 50–100 µm в камеру уплотнения. Лучшее решение при риске абразива; требуются контроль расхода и слив.
• Двойное уплотнение (tandem/back-to-back) с барьерной жидкостью применяют редко на техводе, но оправдано при дорогом простоe и жестких экосредах.

Независимо от схемы, важно обеспечить деаэрацию камеры уплотнения и исключить «воздушные шапки», иначе нагрев и износ ускоряются.

5. Материалы проточной части и антикор

• Корпус и улитка: чугун с эпоксидным покрытием — типовой выбор; при риске коррозии/высоком pH/коагулянтах предпочтительны AISI 304/316.
• Валы и гильзы: нержавеющая сталь; при полуоткрытых колесах — износостойкая гильза под сальниковую/уплотнительную зону.
• Соединительная арматура: нерж. крепёж, диэлектрические вставки для разрыва гальванопары при комбинации «нерж/чугун/медь».

Выбор типоразмера и материалов упростит сравнение по каталогу: насосы для воды.

6. Гидравлическая увязка: NPSH, скорости и защита

• NPSH: обеспечьте NPSH_a ≥ NPSH_r + 0,5–1,0 м. Короткий всас, один «спокойный» отвод, отсутствие мелких фильтров на всасывании.
• Обратный клапан и мягкий пуск: исключают гидроудары в слабонапорных фильтровых колбах и трубопроводе.
• VFD: полезен для подстройки расхода к реальному Q фильтрового каскада и снижения энергии вместо дросселирования.

7. Резервирование 100% (N+1): почему важно именно здесь

Остановка насоса после фильтров блокирует подачу на весь каскад водоподготовки и потребителей. N+1 — это два параллельных насоса (или 3 при крупной подаче): один рабочий, один «горячий» резерв.

• Обвязка: общий всас и напор с обратными клапанами, запорная арматура на каждом агрегате, байпас для промывки без остановки.
• Автопереключение: ПЛК по аварии/перегреву/утрате расхода переключает на резерв; еженедельная ротация «кто рабочий» выравнивает наработку.
• Диагностика: датчики вибрации/температуры подшипников, датчик протечки в камере уплотнения (сухой контакт).

8. Эксплуатация и сервис: малые действия — большой ресурс

• ΔP фильтров: контролируйте перепад; рост перепада = рост потерь напора насоса и падение рабочей точки вправо/влево от BEP.
• Регламент промывок: синхронизируйте с насосной — задержки пуска и сброс «первой мутной воды» в дренаж при выходе из промывки.
• Уплотнения: журнал расхода флешинга/температуры в зоне уплотнения, плановая смена эластомеров.
• Инструментальные замеры: раз в квартал — измерение Q и H для верификации кривой системы и раннего обнаружения износа (ухода КПД).

9. Пример подбора: 40 м³/ч после двух осветлителей

Исходные: две параллельные колонны осветления, номинальный расход 2×20 = 40 м³/ч, рабочий напор на участок 18 м, температура 10–20 °C, остаточная взвесь до 30 мг/л, d₅₀ = 20 µm, редкие частицы до 150 µm при старте после обратной промывки.

• Импеллер: закрытый (макс. КПД) или полуоткрытый при частых стартах/остановах. Материал — AISI 316/бронза, рабочие кольца из бронзы.
• Уплотнение: SiC/SiC, EPDM; внутренний флешинг из напора через дросселирующую втулку 1–2% Q. На «грязных» запусках — внешний флешинг чистой водой 50–100 µm в течение 2–3 мин.
• Гидравлика: всас DN80 со скоростью ~1 м/с, напор DN65–80 при ~1,5 м/с; ΔP корзинного фильтра контролировать и промывать при 0,2–0,3 бар.
• N+1: 2 насоса по 40 м³/ч при 18 м (один рабочий, один резерв), VFD на рабочем для тонкой подстройки расхода под технологию.

Подходящие серии и исполнение — в каталоге центробежных насосов (моноблочные/ин-лайн/многоступенчатые по требованию напора).

10. Типовые ошибки и как их избежать

• Мелкая сетка на всасе: приводит к кавитации и голоданию насоса → вынос уплотнений. Фильтруйте на напоре/обратке с большой площадью.
• Мягкие пары трения: графит/керамика на воде с микроабразивом — быстрый износ. Переходите на SiC/SiC и организуйте флешинг.
• Игнорирование пусков после промывки: запуск «в грязь» без флешинга/дренажа — удар по уплотнению и импеллеру.
• Нет N+1: аварийная остановка превращается в простой участка/цеха.
• Дросселирование вместо VFD: лишняя энергия уходит в тепло и шум; кривая работы смещается от BEP.

11. Чек-лист перед закупкой/модернизацией

1. Фактический Q и H, профили работы фильтров (включая обратные промывки).
2. Гранулометрия остатка и пиковые события (d_max, мг/л) — учесть при выборе импеллера.
3. Импеллер: закрытый для КПД, полуоткрытый — при риске «хвостов»; материалы колеса и рабочие кольца.
4. Торцевое уплотнение: пара трения SiC/SiC, эластомеры EPDM/FKM, схема флешинга (внутренний/внешний), контроль расхода.
5. Гидравлика всаса/напора: диаметры, скорости, отсутствие «мелких сеток» на всасе, корзинный фильтр на напоре.
6. NPSH: запас 0,5–1,0 м на всём диапазоне режимов, гибкая вставка перед насосом.
7. Резервирование N+1: обвязка, обратные клапаны, автопереключение, ротация.
8. Управление: VFD вместо дросселя, задержки запуска после промывки, сигнализация ΔP фильтров.
9. Сервис: доступ к фильтрам/уплотнениям, дренаж, датчики протечки и вибрации.
