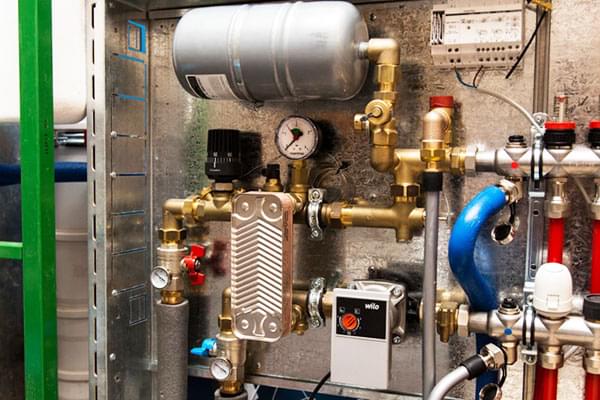

Подача воды на пластиночные теплообменники: как подобрать Pedrollo под расчётный ΔT и перепад

1. Постановка задачи: от тепловой нагрузки к расходу

От топологии контура (охлаждение/нагрев) и тепловой нагрузки Q̇ (Вт) мы приходим к требуемому расходу воды G (кг/с) на стороне насоса через баланс энергии:

Q̇ = G · c_p · ΔT  ⇒  G = Q̇ / (c_p · ΔT)

• c_p — удельная теплоёмкость воды (≈ 4,18 кДж/(кг·К) при 20–40 °C; уточняйте по температуре),
• ΔT — расчётная разница температур на стороне насоса: между подачей и обраткой ПТО (например, 7 K для охлаждения или 10–15 K для нагрева).

Для инженерной оценки часто переходят к объёмному расходу Q (м³/ч): Q = G/ρ · 3600, где ρ — плотность воды при рабочей температуре. Важно: с ростом температуры ρ уменьшается, а вязкость падает — это влияет на потери и NPSH.

2. Перепад и суммарный напор: как собрать H_Σ

Насосу необходим напор, чтобы прокачать требуемый расход через ПТО и трассу. Суммарный напор складывается:

H_Σ = H_ПТО + H_трубы + H_местн + H_фильтр (+ H_стат)

• H_ПТО — перепад на пластинчатом теплообменнике при выбранном расходе (берём из паспорта/подбора производителя ПТО).
• H_трубы — линейные потери по Дарси–Вейсбаху: h_f = λ·(L/D)·(v²/2g), где λ зависит от Re и шероховатости.
• H_местн — местные потери (отводы, тройники, арматура, балансировочные клапаны): Σζ·(v²/2g).
• H_фильтр — перепад на фильтре (грязевик/Y-фильтр/корзинный); считаем по «чистому» и «загрязнённому» состоянию.
• H_стат — статический напор (если есть перепад уровней). В замкнутых циркуляционных контурах часто пренебрежимо мал.

Рекомендуемые скорости: на всасывании 0,6–1,2 м/с (антикавиционно), на напоре 1,0–1,8 м/с. Недооценка местных потерь — частая причина «невыхода» на режим: у ПТО ζ-эквивалент велик, особенно у компактных аппаратов высокой эффективности.

3. Посадка рабочей точки на карту насоса Pedrollo

Имея Q и H_Σ, выбираем модель и типоразмер Pedrollo так, чтобы рабочая точка лежала в коридоре 80–110% от BEP (Best Efficiency Point). Это обеспечивает максимум КПД, минимальные вибрации и нагрев.

• Если расчётная точка попадает «выше» по напору — рассмотрите подрезку рабочего колеса (если допускается) или VFD (частотный привод) для снижения частоты и работы «по законам подобия» (H ~ n², Q ~ n, P ~ n³).
• Если точка «правее» (слишком большой расход) — подберите более «крутой» насос или увеличьте гидравлическое сопротивление ПТО (нежелательно, если за счёт лишнего дросселирования).

Подбор делайте с привязкой к температуре и плотности воды: у многих серий Pedrollo доступны карты для разных t, это сбережёт ошибки в напоре.

4. Кавитационный запас при повышенной температуре

На стороне нагрева/охлаждения температура воды нередко 40–70 °C (а в первичных контурах — выше). При росте температуры растёт давление насыщенных паров p_v, и доступный кавитационный запас NPSH_a уменьшается:

NPSH_a = (p_a/(ρg)) + z_s - (p_v/(ρg)) - h_f(всас)

• p_a — абсолютное давление на свободной поверхности (или давление в баке/обвязке).
• z_s — превышение уровня над осью насоса (плюс — если бак выше).
• p_v — давление насыщенных паров при рабочей температуре.
• h_f(всас) — потери на всасывающем участке.

Условие работоспособности: NPSH_a ≥ NPSH_r + 0,5…1,0 м, где NPSH_r — требование насоса из каталога на выбранном расходе. Практические меры:

• ставьте насос «ниже» бака (положительный подпор),
• увеличивайте диаметр всасывающей линии на один шаг,
• исключайте мелкие сетки/грязевики на всасе (фильтровать — на напоре),
• сокращайте число отводов и длину всасывающего участка,
• ограничивайте минимальную частоту VFD (обычно > 25–30 Гц), чтобы не уйти в область высокого NPSH_r при «переувеличенном» Q.

5. Особенности ПТО: ΔT, LMTD и «ценность» лишнего расхода

Эффективность пластинчатого теплообменника определяется логарифмически-средней разностью температур (LMTD): увеличивая расход, мы уменьшаем температурные пограничные слои и растим коэффициент теплопередачи. Но выигрыш не бесконечен — после определённой точки рост расхода даёт малую прибавку к Q̇ при значительном росте потерь давления. Поэтому:

• старайтесь попадать в паспортный диапазон расхода ПТО, где достигается требуемая мощность при приемлемом ΔP,
• вместо «постоянно завышенного» расхода используйте управление по температуре обратки с VFD — это сократит кВт·ч без потери тепловой стабильности,
• учитывайте загрязнение ПТО: загрязнение повышает ΔP и снижает эффективность — это аргумент за запас 10–20% по напору и внедрение контроля ΔP «до/после» аппарата.

6. Линия: фильтры, арматура, баланс и буфер

• Фильтры: корзинные/Y-фильтры ставьте на напоре, с датчиками ΔP для своевременной промывки (0,2–0,3 бар — сигнал).
• Баланс: используйте балансировочные клапаны/расходомеры, особенно при параллельных ПТО или ветвях; избегайте «ворот» из шаровых кранов как средства дросселирования.
• Буфер/гидравлическая стрелка: если насосная группа обслуживает несколько потребителей с разной динамикой, буферный бак сгладит пульсации расхода, а насос будет работать ближе к BEP.

7. Управление: дросселирование vs VFD и датчики

Частотное регулирование у центробежного насоса даёт энергоэффект по «законам подобия» (P ~ n³). Типовой алгоритм:

• первичный контур управления — по температуре обратки с ПТО (держим t_об = const),
• вторичный ограничитель — по расходу или ΔP через ПТО (не выходим за паспортные пределы),
• защита — по минимальной частоте (антикавиционно) и сигналу «сухой ход» (по давлению/расходу).

Дросселирование допустимо лишь как временная мера или для «тонкой подстройки» (до ~10–15%) — постоянное «удушение» переводит энергию в тепло и уводит насос с BEP. Для корректной работы автоматики добавьте:

• PT100/термопары на подаче/обратке,
• датчики давления «до/после» ПТО,
• расходомер (магнитно-индукционный/ультразвук) на напоре,
• вакуумметр на всасе.

8. Виброразвязка и шум: как сделать станцию «тихой»

Шум и вибрации — индикаторы потерь. Меры снижения:

• Опоры: антивибрационные основания/подушки под станину насоса и двигателя.
• Компенсаторы: гибкие вставки на всасе/напоре (но не заменяют правильную геометрию трубопровода).
• Скорость потока: держите в рекомендованном диапазоне — турбулентная эрозия и свист в арматуре появляются при избыточных скоростях.
• Акустика: экраны/кожухи вокруг ПТО и насосов при работе рядом с операторскими; корректная центровка агрегата при монтаже.
• Кавитация: главный «шумогенератор» — отслеживайте NPSH и температуру всасываемой воды, избегайте резких дросселей на всасе.

9. Материалы и уплотнения: температура и химическая совместимость

• Корпус/колесо: чугун с эпоксипокрытием для воды; AISI 304/316 — при агрессивных добавках/гликоле, при высоких t.
• Торцевое уплотнение: SiC/SiC (карбид кремния) — стойко к температуре и микроабразиву; эластомеры EPDM для воды, FKM (Viton) — при гликоле/высоких t.
• Охлаждение уплотнения: внутренняя промывка из напора (1–3% Q) и удаление воздушных мешков в камере уплотнения.

10. Пример подбора: контур охлаждения 150 кВт, ΔT = 7 K

Дано: Q̇ = 150 кВт, t_подачи = 18 °C, t_{обратки} = 25 °C (ΔT = 7 K), вода ρ ≈ 997 кг/м³ при 20 °C, c_p ≈ 4,18 кДж/(кг·K). ПТО по каталогу требует ΔP_ПТО = 35 кПа при целевом расходе.

1. Расход: G = 150 000 / (4 180 · 7) ≈ 5,14 кг/с ⇒ Q ≈ 18,6 м³/ч.
2. Потери: ПТО 35 кПа ⇒ 3,57 м вод. ст.; трубопровод DN40 L≈40 м, v≈1,6 м/с ⇒ h_f ≈ 2,5–3,0 м; местные потери (отводы, арматура) ≈ 1,5–2,0 м; фильтр «чистый/грязный» 0,5/1,0 м. Итого H_Σ ≈ 7,6…9,6 м.
3. Выбор насоса: модель Pedrollo, дающая ~19 м³/ч при 9–10 м в зоне BEP (с запасом на загрязнение). Если ближайшая стандартная модель даёт 12–13 м — применяем VFD для посадки в точку и снижения P на валу.
4. NPSH: t≈20–25 °C ⇒ p_v ≈ 3,2–3,7 кПа; бак выше оси насоса на 0,7 м; всас DN50 с коротким вводом ⇒ NPSH_a ≈ 4–5 м. Требование насоса NPSH_r @ 19 м³/ч ~2,0–2,5 м ⇒ запас ≥ 1,5–2,5 м — ок.
5. Автоматика: управление частотой по t_об = 25 ±0,5 °C, ограничение ΔP_ПТО ≤ 40 кПа; минимальная частота 30 Гц; сигнал «грязный фильтр» при ΔP фильтра ≥ 0,3 бар.

Подобные типоразмеры и исполнение смотрите в каталоге Pedrollo.

11. Высокие температуры (нагрев 60–90 °C): на что обратить внимание

• Плотность и вязкость: при 80 °C ρ≈972 кг/м³, вязкость ≈0,36 мПа·с — потери в трубах снизятся, но NPSH_a уменьшится из-за роста p_v.
• Материалы: уплотнение SiC/SiC, эластомеры FKM; проверяйте допустимую t подшипников и охлаждение моторной части.
• Дилатация труб: компенсаторы и скользящие опоры, чтобы не «вести» насос/ПТО.

12. Типовые ошибки и как их избежать

• Подбор «по названию серии», а не по реальным Q–H и ΔP ПТО → работа вне BEP.
• Сетка на всасывании → кавитация и износ уплотнения; фильтрация должна быть на напоре.
• Постоянное дросселирование вместо VFD → лишние кВт·ч и шум.
• Нет датчиков ΔP «до/после» ПТО → поздняя реакция на загрязнение, падение мощности теплообмена.
• Пренебрежение NPSH при t>60 °C → кавитация, эрозия рабочего колеса, рост вибраций.

13. Чек-лист инженера перед закупкой

1. Q̇ (кВт) и расчётный ΔT (K) → рассчитать требуемый расход.
2. Собрать H_Σ: ΔP ПТО, трубы, местные, фильтр (чистый/грязный), статический напор.
3. Выбрать Pedrollo с рабочей точкой 80–110% BEP; при избытке напора — VFD/подрезка колеса.
4. Проверить NPSH: NPSH_a ≥ NPSH_r + 0,5…1,0 м; обеспечить подпор/увеличенный всас.
5. Материалы: корпус/колесо (чугун с покрытием или нерж), уплотнение (SiC/SiC), эластомеры (EPDM/FKM) по температуре/среде.
6. Датчики: t подача/обратка, ΔP ПТО, расход, давление, вакуум на всасе.
7. Управление: VFD по t_об с ограничением ΔP ПТО; защита сухого хода.
8. Виброразвязка: база, гибкие вставки, центровка; скорость в трубах в допуске.
9. Сервис: доступ к фильтрам и ПТО, дренажи, байпас на промывку, регламент мойки ПТО.

Подбор типоразмера — в каталоге центробежных насосов Pedrollo; присылайте вашу цель по Q̇/ΔT и схему — можно собрать быстрый расчёт с подтверждением по картам.
