В пищевой и фармацевтической промышленности стабильное давление в линиях мойки — вопрос не только качества уборки, но и соблюдения GMP/HACCP. В отличие от плунжерных агрегатов, центробежные насосы Pedrollo обеспечивают ровную подачу для факелов распылителей, экономят энергию при работе «по частоте», а в связке с гигиенической трубопроводной обвязкой легко обслуживаются и встраиваются в CIP-зоны с чистой водой.
Сами насосы и исполнение под вашу рабочую точку можно подобрать в разделе: центробежные насосы Pedrollo.
1. Требования CIP/мойки к давлению и расходу
Для зон предварительного ополаскивания, пенного нанесения и финального смыва необходимы чёткие параметры на коллекторе распылителей: расход (л/мин) и давление на штуцере (бар). Типично для «чистой воды» без химии:
- предварительное смачивание: 2,0–3,0 бар на сопле, от 15 до 30 л/мин на точку;
- интенсивная мойка: 3,0–5,0 бар, 20–50 л/мин на точку в зависимости от диаметра сопла/факела;
- финальный ополаскивающий спрей: 2,0–3,0 бар, мелкий факел (экономичный расход).
Насосная станция должна выдерживать скачкообразные включения точек (оператор открыл пистолет/задвижку): падение давления на коллекторе не более 0,2–0,3 бар, возврат к уставке за < 1–2 с.
2. Стабилизация давления: VFD, аккумуляторы и кольцевая магистраль
2.1 Частотное регулирование (VFD)
Центробежные насосы идеально регулируются по частоте: Q ~ n, H ~ n², P ~ n³. Поддержание уставки по сигналу 4–20 мА с коллектора (датчик давления) делает систему летучей к изменениям расхода и экономит энергию по сравнению с «дросселем».
- Уставка: Pколлектора = 3,0–4,0 бар (пример), PID в частотнике.
- Ограничения: min частота 25–30 Гц для антикавиционного запаса; max частота — по карте насоса.
- Защиты: сухой ход (по давлению/расходу), перегрев двигателя, «мягкий пуск/стоп».
2.2 Гидроаккумуляторы (демпферы)
Гидроаккумулятор на 5–10% минутного расхода линии сглаживает мгновенную просадку при открытии пистолета/сектора распылителей. Для санитарных систем выбирайте мембраны EPDM/SBR с допуском на питьевую воду и доступ для санитарной промывки/замены.
2.3 Кольцевая магистраль (ring-main)
Кольцевая схема вместо тупиковой раздачи выравнивает давление по точкам. Балансировочные клапаны на отводах + контроль ΔP на дальнем конце позволяют избежать «голодания» последних распылителей.
3. Материалы проточной части и эластомеры
- AISI 316L (колесо/корпус) — базовый материал для чистой воды и мягко-хлорированной среды; шероховатость внутренних поверхностей ≤ Ra 0,8 μm упрощает отмыв.
- Торцевое уплотнение: SiC/SiC или графит/SiC (в зависимости от чистоты воды и температуры). Для горячих ополаскиваний 60–80 °C — SiC/SiC предпочтительнее.
- Эластомеры: EPDM — универсально для воды и пара; FKM (Viton) — если бывает контакт с дезсредствами/растворителями; PTFE-прокладки — на фланцах и в узлах разборки.
- Крепёж: нержавеющая сталь, гигиенические хомуты (tri-clamp), конусные уплотнения, исключение «карманов» и слепых зон.
Исполнения насосов в нержавеющей стали и стандартные AISI-доработки под санитарные требования уточняйте при подборе: каталог Pedrollo.
4. Распылители: напор без пульсаций
Дебит форсунки приблизительно подчиняется закону Q = k·√ΔP (k — коэффициент сопла). Следовательно, падение давления на коллекторе немедленно снижает производительность струи и кинетическую энергию капель. Источники пульсаций:
- включение/выключение зон мойки,
- резкие дроссели на отводах,
- каверны/воздушные мешки в верхних участках,
- некорректно настроенный PID (колебания выхода частотника).
Решение: плавные клапаны, дегазационные клапаны в верхних точках, фильтры на напоре (Y/корзинные) с ΔP-контролем и корректно настроенный ПИД (умеренная P, достаточная D, небольшая I). На «нервных» линиях добавляйте демпфер на дальнем конце кольца.

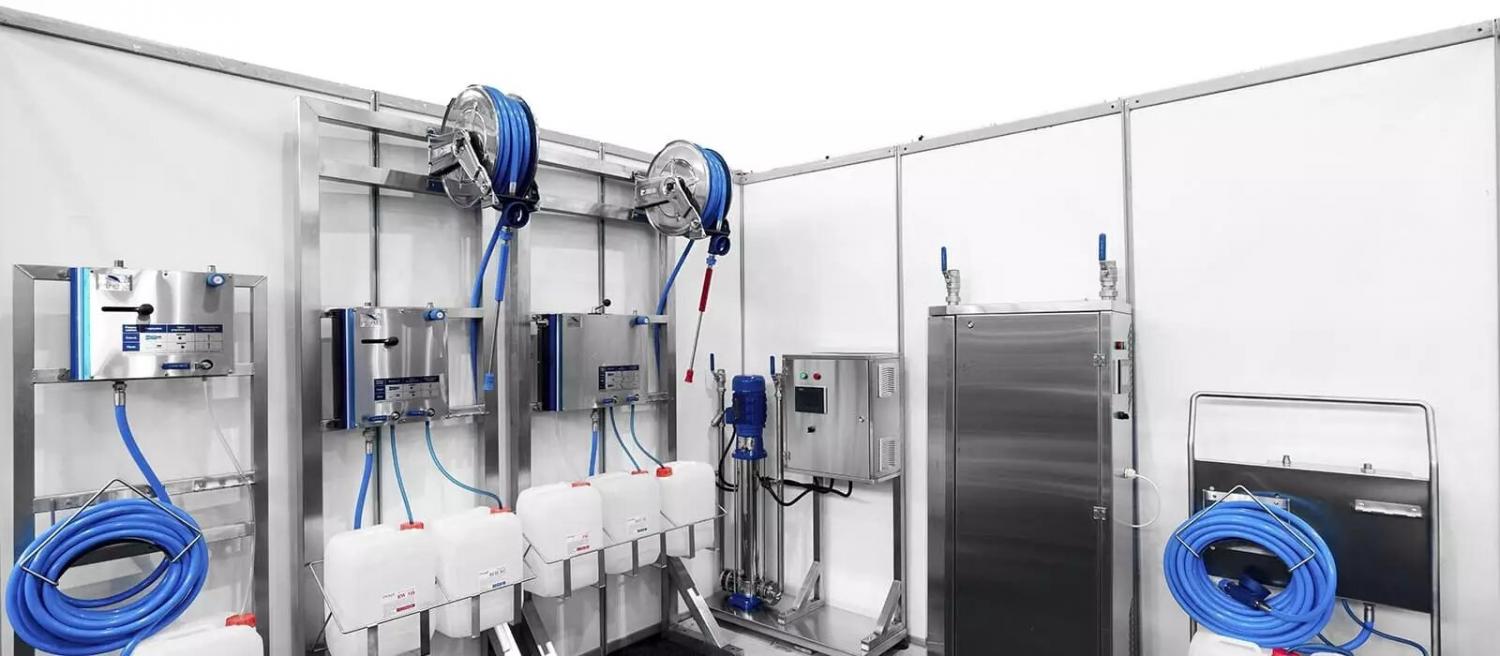

5. Гигиенический дизайн насосной станции
- Дренируемость: уклоны 1–2% к дренажам, возможность полного слива насоса и фильтров без разборки.
- Отсутствие «мёртвых зон»: длинна «слепых» ответвлений < 1,5D, тройники заменяйте Y-отводами, исключайте горизонтальные полки под стоячую воду.
- Разборка без инструмента: tri-clamp, гигиенические уплотнения, «front-pull-out» для картриджных сальников.
- Матовые наклонные кожухи на раме — чтобы вода стекала (легче убирать, меньше биоплёнок).
- Маркировка и трассировка: номерные бирки зон, датчики с гигиеническими адаптерами, кабели в гладких трубчатых лотках.
6. Кавитационный запас, шум и виброразвязка
Даже при «холодной» воде кавитация возможна из-за высоких скоростей на всасе и сеток перед насосом. Соблюдайте правило: NPSHa ≥ NPSHr + 0,5–1,0 м. Практика:
- без фильтров/сеток на всасе; фильтровать на напоре с ΔP-датчиком,
- всасывающая линия на шаг крупнее напорной, скорость 0,6–1,0 м/с,
- насос ниже бака (подпор), минимальные отводы и длина всаса,
- гибкие компенсаторы и антивиброподушки под станину, точная центровка,
- акустические экраны — для установок рядом с «чистыми» помещениями.
7. Топологии станций: duty/assist, N+1 и кольцо
- Однонасосная станция — для малых цехов и 1–2 точек; VFD обязателен.
- Duty/Assist — один рабочий + один помощник, включается при пиках; экономия кВт·ч и высокая готовность.
- N+1 (100% резерв) — критичные линии: два одинаковых насоса на общих коллекторе/всасе с обратными клапанами, автоматическая ротация по наработке.
- Кольцевой коллектор — равномерное давление в дальних точках; простая балансировка и возможность «горячей» промывки.
Подбрать типоразмеры и исполнение для duty/assist или N+1 можно в каталоге Pedrollo.
8. Пример расчёта станции мойки
Задача: цех с 4 зонами распыления. Одновременно работают 2 зоны. На каждую — форсунка 25 л/мин при 3,5 бар на штуцере. Длина кольца — 80 м, нерж DN40; местные потери умеренные; фильтр корзинный на напоре.
- Расход: Qсум = 2 × 25 = 50 л/мин = 3,0 м³/ч. Добавим 20% на «одновременность пиков» и утечки → 3,6 м³/ч.
- Требуемое давление на коллекторе: 3,5 бар = 35 м вод. ст.
- Потери в трубах: при 3,6 м³/ч в DN40 v≈0,8–0,9 м/с → hf ≈ 2–3 м на 80 м; местные потери 1–2 м; фильтр «чистый/грязный» 0,5/1,5 м.
- Итого напор на насосе: HΣ ≈ 35 + 3 + 2 + 1 = 41 м (при «грязном» фильтре добавьте ещё 1 м → ~42 м).
- Выбор насоса: модель Pedrollo с рабочей точкой ~3,6 м³/ч @ 41–42 м в зоне BEP. Если ближайшая серия даёт избыток напора, ставим VFD и уставку 3,5 бар на коллекторе.
- Демпфирование: гидроаккумулятор 15–20 л (≈5–10% минутного расхода) в кольце + PID с умеренной реакцией (время разгона 0,5–1,0 с).
- Материалы: насос в AISI 316L, уплотнение SiC/SiC, EPDM-эластомеры, tri-clamp обвязка.
- N+1: при критичности процесса — два одинаковых насоса на общих коллекторе и всасе, авто-ротация раз в неделю.
Готовые типоразмеры центробежных насосов под такие режимы — в разделе Pedrollo.
9. Сервис и контроль качества мойки
- ΔP-мониторинг: датчики до/после фильтра; сигнал «грязный фильтр» при 0,2–0,3 бар.
- Логи давления: запись колебаний при включении зон — индикатор правильности ПИД-настроек и объёма демпфера.
- Обслуживание уплотнений: картриджные сальники, журнал пробегов/температуры; при горячем смыве — проверка пружин и эластомеров.
- Гигиена: визуальный контроль разъёмов, регулярная мойка/санитарная обработка рамы, тест на остаточные загрязнения (смывы/ATP по регламенту).
10. Чек-лист инженера перед закупкой
- Суммарный расход и требуемое давление на штуцерах распылителей; одновременность зон.
- Сбор потерь: трубы, местные, фильтр «чистый/грязный», статический напор (если есть).
- Выбор насоса Pedrollo: рабочая точка 80–110% BEP; при избытке напора — частотное регулирование.
- NPSH-проверка: короткий всас без сеток, подпор, скорость на всасе ≤ 1,0 м/с.
- Материалы: AISI 316L, уплотнение SiC/SiC, эластомеры EPDM/FKM; гигиеническая арматура.
- Стабилизация: VFD с датчиком давления, гидроаккумулятор 5–10% мин. расхода, кольцевая магистраль.
- Резерв: duty/assist или N+1, авто-ротация.
- Виброразвязка и шум: база, компенсаторы, центровка, экраны при необходимости.
- Сервис: доступ к фильтрам и уплотнениям, дренажи, журнал ΔP и давления, регламент санитарной обработки.
