Условные обозначения насосов: полный справочник символов

Базовые принципы обозначения

В разных разделах проектной документации (технологические P&ID, водоснабжение/канализация, отопление/вентиляция, электрика и КИПиА) насосы изображают и маркируют по-разному. Ниже — практический, «сквозной» справочник: как читаются графические символы, как устроена буквенно-цифровая маркировка, какие подписи и аббревиатуры встречаются на схемах, что означает штриховка и тип линий, и как не запутаться при согласовании между разделами.

Шильдик и маркировка насосов: как правильно читать обозначения

При выборе и эксплуатации оборудования особое внимание стоит уделять информационной табличке. Шильдик на насосе — это металлическая или пластиковая пластина, на которой нанесены все технические характеристики. По сути, шильдик насоса — это паспорт устройства в краткой форме.

Многих интересует вопрос: шильдик насоса — это что? Это табличка, где производитель указывает основные параметры агрегата: модель, мощность, производительность, напор, класс защиты, год выпуска и серийный номер. Если вы не знаете, что такое шильдик на насосе, — можно сказать, что это ключ к правильной эксплуатации и обслуживанию.

Для специалистов важна именно расшифровка насосов, ведь без неё сложно понять, подходит ли агрегат под конкретные задачи. На шильдике всегда присутствует маркировка насосов, включающая условные обозначения модели. Эти данные помогают при заказе запчастей, ремонте и подборе аналогов.

Обозначения насосов могут отличаться в зависимости от производителя, но в целом имеют схожую логику. В шильдике указываются такие данные, как:

обозначение насоса по серии и типу,
параметры рабочего колеса,
рабочее давление,
коды материалов.

Таким образом, обозначение насосов — это способ систематизации информации. Важно понимать, что маркировка насоса даёт полное представление о его характеристиках.

Отдельно стоит отметить вопрос: что означают буквы на дозаторе или насосе-дозаторе? Обычно это буквенные коды, которые обозначают тип дозирования, диапазон регулировки и дополнительные функции устройства.

1) Где встречаются символы насосов и чем они отличаются

P&ID (технологические схемы, КИПиА) — главный уровень детализации: тип насоса, привод, запорная арматура, обвязка, байпасы, минимальный расход, импульсные линии, планы уплотнений, приборы.
ОВ/ВК (отопление, вентиляция, водоснабжение/канализация) — укрупнённые условные графические обозначения, увязанные с планами этажей и спецификацией оборудования.
Электрика/АСУ — функциональные обозначения приводов (двигатель, частотник, шкаф), цепи управления, статусы и межблочные связи.
Трёхмерная модель/планы — в моделях видите «геометрию», но на чертежах остаются упрощённые символы и марки.

Важно: конкретные очертания знаков стандартизированы в нормативных системах (ЕСKD/СПДС/ISO/ISA). Проект всегда должен иметь легенду условных обозначений; то, что ниже, — «универсальная карта», помогающая читать большинство схем.

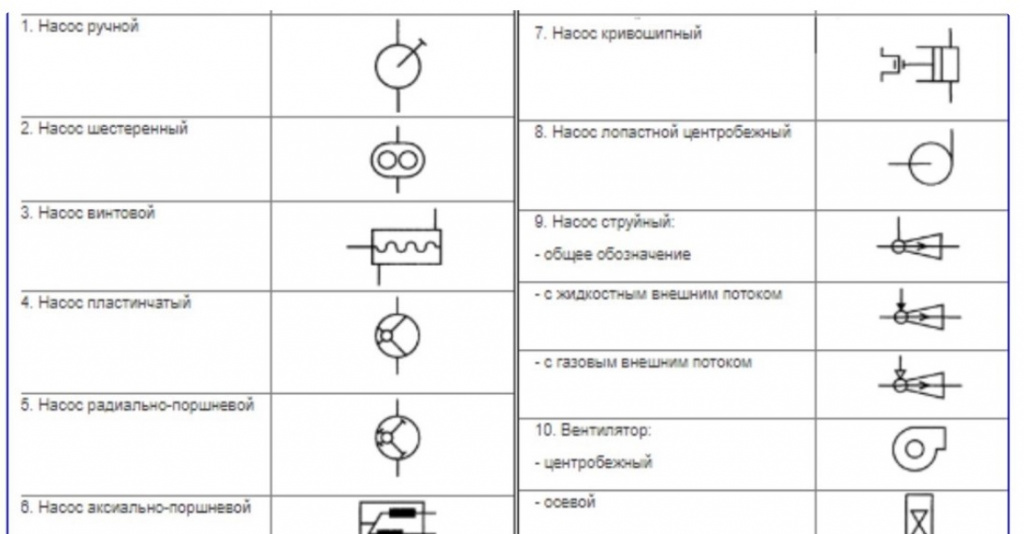

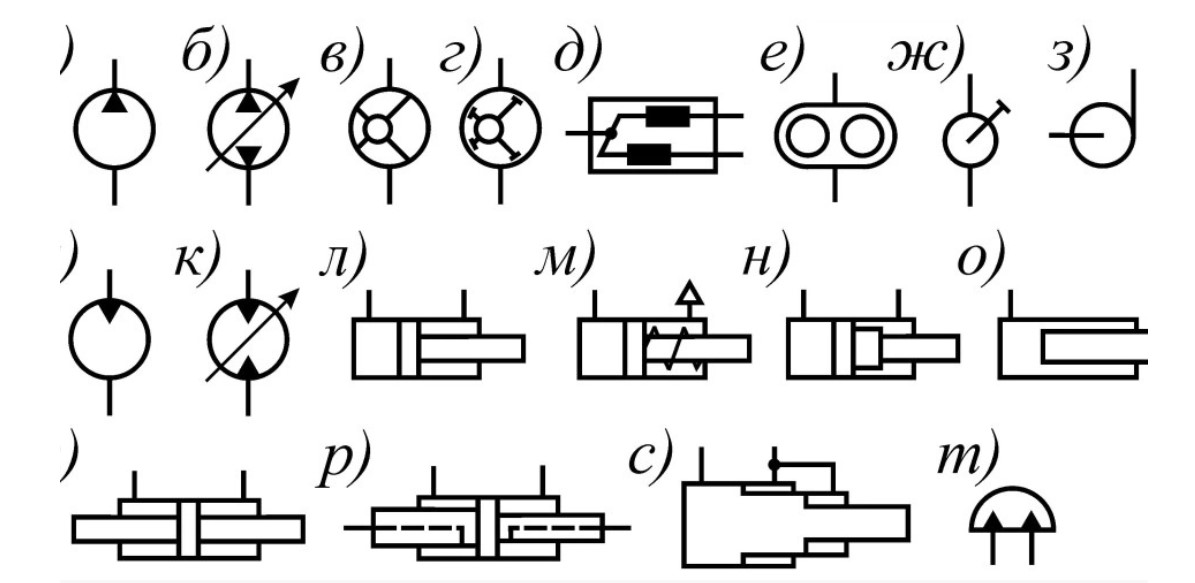

2) Базовые графические символы насосов на P&ID

Ниже описаны принципы чтения символов. На ваших чертежах они могут быть стилизованы, но смысл сохраняется.

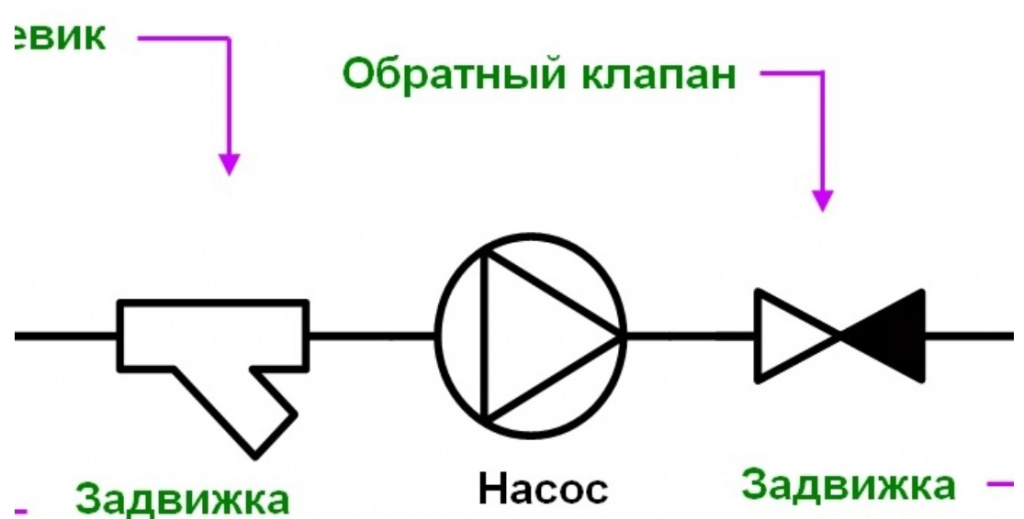

Центробежный насос— круг/окружность с одним всасывающим и одним напорным патрубком; иногда добавляют «лопатку/стрелку» внутри круга по направлению вращения/потока.
Осевой/диагональный — символ близок к центробежному, но с обозначением осевого колеса (стрелка вдоль оси).
Вихревой — круг с дополнительным «завитком»/спиралью.
Объёмные (positive displacement):
- Шестерёнчатый — два перекрывающихся круга/зубчатые контуры.
- Винтовой/шнековый — вытянутый овал со спиральной меткой/штрихом.
- Лопастной (роторно-лопастной) — круг с радиальными лепестками.
- Поршневой/плунжерный — цилиндр/прямоугольник с поршнем и обратными клапанами на входе/выходе.
- Мембранный (диафрагменный) — корпус с волнистой линией «мембраны», возможен штрих «пневмо/электро-привод».
Вакуумный — к базовому символу добавляют стрелку «откачки» и подпись VAC/ВАК.
Погружной — тот же тип насоса, но вписан в контур резервуара или имеет «обтекаемый» корпус с кабельным вводом; вывод кабеля и направляющих показан тонкими линиями.
Вертикальный inline— круг на вертикальной линии трубопровода; патрубки «в линию».
С двойным всасыванием — два входа в одном корпусе, симметрия по оси колеса.
С canned-motor (герметичный ротор/магнитная муфта) — к символу двигателя добавляют «банку»/тонкую оболочку; часто подпись СМ/CM или MAG (магнитная муфта).

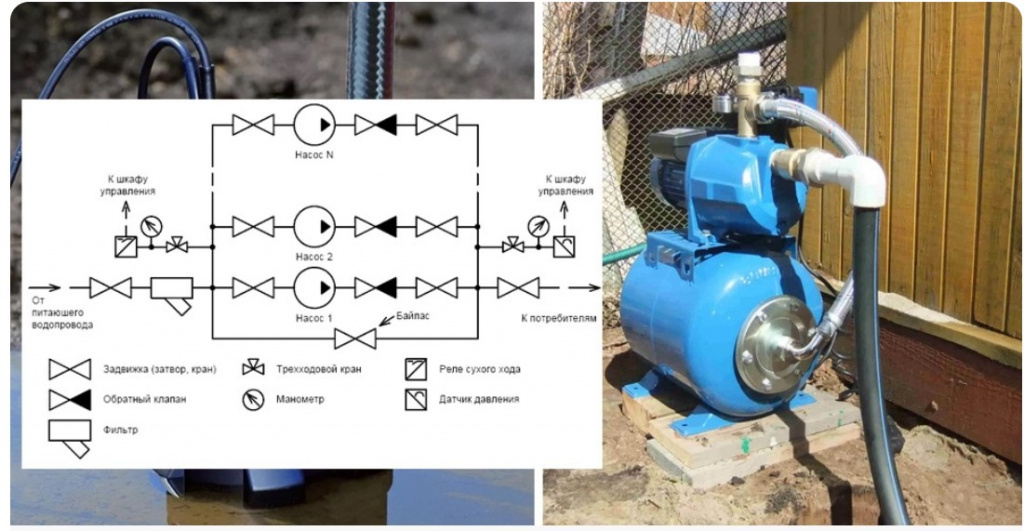

Узлы вокруг насоса (часто на одном блоке символов):

Механическое уплотнение — маленький ромб/овал на валу с подписью MS; тип плана — числом (Plan 11/52/53 и т.д.) в виде выносной надписи.
Сальниковая набивка — символ «штрих-штрих» на валу, подпись GL/PACK.
Опоры/фундамент — условная линия основания под корпусом; вибровставки — «гармошка» на патрубке.
Байпас минимального расхода — отбор от напорной линии с возвратом во всасывание/резервуар через дроссель/клапан; обозначают тонкой линии с стрелкой.

Линии, стрелки, штриховка: как понять обвязку

Направление потока — стрелка по трубопроводу; если нет, принимают по общему ходу от всасывания к нагнетанию.
Тип линии трубопровода:
- Сплошная — основной продукт/вода.
- Штрих-пунктир — импульсные линии КИП.
- Пунктир — скрытая/резервная линия, футляр, гильза.
Материал/изоляция — иногда кодируются буквами в квадратных скобках: [CS] углеродистая сталь, [SS] нержавеющая, [Cu] медь; утепление — дополнительная «рубашка».
Гибкие соединения/компенсаторы — «гармошка» на трубе.
Клапаны: обратный — «лепесток/стрела» на седле; запорный — прямоугольник с ручкой; регулирующий — с диагональю/мотор-приводом; предохранительный — «грибок» с отводом.

4) Буквенно-цифровая маркировка насосов (tags)

4.1. Базовая структура тега

Чаще всего используют шаблон:

css



[Зона]-[Тип оборудования]-[Порядковый номер][Суффикс]

Примеры:

10-P-101A — зона/участок 10, P = Pump (насос), порядковый номер 101, агрегат «A» из пары A/B (рабочий/резерв).
B1-Н-07 — раздел ВК, Н = Насос (русская буква), номер 07; в отечественных проектах часто применяют русские литеры.

4.2. Распространённые типовые коды

P / Н — насос без уточнения.
PCP — плунжерный/поршневой (plunger/reciprocating).
PP — перистальтический.
VP — вакуумный.
CEN — центробежный (как суффикс типа).
PD — объёмный (positive displacement).
SUB — погружной.
INL — inline (вертикальный в линию).
FIRE — противопожарный.
SF/DF — single/double suction (одинарное/двойное всасывание).
SS/CS/DUX — материал корпуса (нерж./углеродка/дуплекс).

4.3. Функциональные суффиксы

A/B — дублирование (рабочий/резерв).
SP — запасной (spare).
VFD — частотное управление.
EX — взрывозащита.
HT/CT — горячая/холодная температура среды.
CIP — совместимость с мойкой на месте (food/pharma).

4.4. Подписи «по службе»

В теге/у полки часто пишут назначение: ХВ (хозяйственно-питьевая вода), ГВС, Сточные, Конденсат, Шлам, Нефтепродукт и т.д.

5) Приводы и их условные знаки

Электродвигатель — маленький цилиндр/прямоугольник рядом с корпусом насоса; подписи: М, М1-М2 (двухскоростной), IE3/IE4 (класс эффективности).
Частотный преобразователь (ПЧ/VFD) — отдельный блок с зигзагом/диодным «мостом»; линейка связи к двигателю; в ЭМ-схемах — свой функциональный тег.
Дизель/турбопривод — прямоугольник с подписью DIE/TUR; пожарные насосы часто имеют дизель-резерв.
Магнитная муфта/герметичный мотор — окружность с тонкой «банкой» вокруг вала, подпись MAG/CM.

6) Уплотнения валов: обозначения и планы

GL/ПС — сальниковая набивка.
MS/S — одинарное механическое уплотнение.
DM — двойное (back-to-back, tandem).
Планы обвязки (условные подписи на P&ID):
- Plan 11/12/13 — переток/дросселирование из напорной зоны в уплотнение/обратка.
- Plan 21/23 — через теплообменник.
- Plan 52/53/54 — барьерная/буферная жидкость (замкнутая/под давлением/внешняя система).
- Plan 62 — внешняя инертная/промывка газом.
- Plan 65 — контроль утечек.
  Подписи сопровождаются тонкими линиями к соответствующей арматуре и приборам (охладитель, бак, индикатор протечки).

7) Приборы и сигналы вокруг насоса (что означают кружки и ромбы)

PT / РД — датчик давления; PI — манометр; PSH/PSL — уставки аварий «высокое/низкое давление».
FT / РИ — расходомер; FIC — регулятор расхода; FV — регулирующий клапан минимального расхода.
TT / ТД — температура; TSH/TSL — аварии температуры подшипников/обмоток.
LS — датчик уровня в баке всасывания (сухой ход).
VSD — статус частотника; ESD — аварийное отключение.
Форма кружка/рамки подсказывает место установки прибора (на щите, на месте, в системе управления), а линия (сплошная/штриховая) — тип сигнала (непосредственный/пневмо/электрический/цифровой).

8) Символы на планах ОВ/ВК (укрупнённые)

Чтобы не перегружать чертежи, в разделах ВК/ОВ насосы показывают упрощённо:

Условный «чёртёжный» насос — овальный/круглый знак с текстом внутри: «Н1 2,2 кВт 40/20» (мощность, подача/напор).
Блок-станция — прямоугольник с полкой-выноской на спецификацию (модель, производитель, параметры).
Стрелки к колодцам/резервуарам — тип подключения (погружные — подпись «SUB», скважинные — «3″/4″» и кабельный ввод).
Группы насосов — «N×Q» (например, 2×3,0 м³/ч), «1Р+1Рез» или «2W+1S» (две рабочих + одна резерв).

9) Цвета, штриховка и обозначение среды

В легендах часто закрепляют цвет/штрих по средам:

Холодная вода — синий/сплошная.
Горячая вода/ТП — красный/сплошная с двойной линией.
Канализация/стоки — коричневый/штрих.
Химреагенты — жёлтый/штрих-пунктир.
Пар/конденсат — серый/штрих.
Если цвет в ЧБ-проекте недоступен, применяют буквенные коды среды на полке: ХВ, ГВС, К1/К2, ПАР, КОНД, ЩЛ, КИС.

10) Типовые «подписи-подсказки» рядом с символом насоса

Q = … м³/ч, H = … м, N = … кВт, η = … % — рабочая точка и КПД.
DN … / PN … — присоединительные размеры.
t max … °C / ρ … кг/м³ / μ … мПа·с — свойства среды.
Требуется VFD / Дублирование A/B / EX-зона — требования по управлению и взрывозащите.
Min flow …% / … м³/ч — минимально допустимый расход (обозначают вместе с байпасом).
NPSHreq … м / NPSHav … м — кавитационный запас (на P&ID встречается в примечаниях).

11) Как быстро «декодировать» насос на схеме: мини-алгоритм

Найти тег (например, 20-P-205B) и расшифровать: участок-тип-номер-агрегат.
Считать тип по символу (центробежный/объёмный/погружной/inline) и по подписи (CEN/PD/SUB/INL).
Понять привод: электродвигатель, частотник, дизель — по соседним символам и тегам электрораздела.
Посмотреть обвязку: обратные/задвижки, обратная промывка, минимальный расход, клапаны защиты.
Отследить КИП: датчики давления/расхода/температуры — что контролируется и чем управляется.
Примечания: материал, EX-класс, планы уплотнений, требования к фундаменту/виброизоляции.

12) Частые ошибки чтения и оформления

Путаница P vs Н: в русских разделах используют «Н» (насос). Проверяйте легенду проекта.
Нет дублирования в теге, хотя на схеме два агрегата — обязательно обозначайте A/B и их режимы (Duty/Standby).
Символ насоса один, а фактически станция (с коллектором и клапанами) — на P&ID это должен быть блок со всей арматурой, а не один знак.
Отсутствует минимальный расход у центробежных — добавляйте байпас и подпись Min flow.
Смешение стандартов на одном листе — закрепляйте единую легенду в начале комплекта.
Неучтённая среда — символ один и тот же, но подписи по материалу и EX-зоне разные; это важно для спецификации.

13) Шпаргалка аббревиатур (RU/EN), встречающихся рядом с символами

CEN — центробежный; AX — осевой; MIX — смешанного потока.
PD — объёмный; GEAR — шестерёнчатый; SCREW — винтовой; LOBE — лопастной; DIA — диафрагменный; PLG/RECIP — плунжерный/поршневой; PERI — перистальтический.
SUB — погружной; INL — inline; VFD — частотный привод; EX — взрывозащита; FIRE — пожарный.
SS/CS/DUX/PP/PVDF — материал корпуса; EPDM/FKM/PTFE — уплотнения.
MS/GL/DM — механическое уплотнение/сальник/двойное; Plan 11/52/53 — схемы обвязки уплотнений.
PI/PT/FI/TT/LS — приборы: манометр/давление/расход/температура/уровень.
ESD/PSD — аварийное/процессное отключение; MCC/VSD — шкаф питания/частотник.
D/S — Duty/Standby (рабочий/резерв).

14) Рекомендации по оформлению собственных чертежей

В начале комплекта дайте страницу легенд: все применяемые символы насосов, типы линий, коды материалов и приборов — единообразно для всех листов.
К каждому насосу добавьте полку с параметрами (Q, H, N, DN/PN, min-flow, NPSH).
Отдельной таблицей оформите состав узла: насос, привод, уплотнение, ответвления, клапаны, КИП, фундамент, шум/вибро-нормы.
В P&ID покажите реально необходимые клапаны: обратный, запорный, дренаж, воздухоотвод, защитный; не перегружайте второстепенными.
Для дублированных агрегатов фиксируйте алгоритм переключения (Auto Duty/Standby, балансировка наработки).
Обязательно укажите условия эксплуатации: среда, температура, вязкость, плотность, содержание твёрдых, EX-класс.

Условные обозначения насосов — это не только «рисунок кружочка», а целая система: тип агрегата, привод, уплотнение, обвязка, приборы и эксплуатационные ограничения. Читайте тег, форму символа и легенду, сверяйте подписи по параметрам и материалам — и вы без труда поймёте замысел проектировщика, исключите ошибки в поставке и ускорите согласование между разделами.
