Реле «сухого хода» для насоса: принцип работы, виды, схемы подключения, настройка и частые ошибки

Защита от «сухого хода» — обязательный элемент любой системы водоснабжения со скважинными и поверхностными насосами. Она предотвращает перегрев и износ рабочих колёс и подшипников при отсутствии воды. Ниже — практическое и SEO-оптимизированное руководство: что такое реле «сухого хода», как оно работает, какие бывают варианты, как правильно подключить и настроить, а также чем они отличаются от частотных приводов и пресс-контролов.

Кому и когда защита от «сухого хода» необходима

Скважины с переменным дебитом, колодцы и открытые источники.
Поверхностные насосы с длинной/воздухоносной всасывающей линией.
Домашние станции с частыми пусками и «тонкими» фильтрами.
Системы без крупных гидроаккумуляторов и с автоматикой «по протоку».

Принцип работы: как устройства распознают «сухой ход»

По давлению: контроллер видит, что давление не набирается за заданное время (например, 8–15 с) или упало ниже порога — отключает насос.
По протоку: датчик фиксирует отсутствие расхода при включённом насосе — отключение и аварийная задержка повторного пуска.
По уровню: поплавок или электрод в источнике (бак/скважина) сообщает об отсутствии воды — питание насоса снимается до восстановления уровня.
По косвенным признакам (частотный привод): контролируется ток двигателя/скорость набора давления и тренды — при характерной «сухой» кривой насос останавливается.

Виды устройств и где их применять

Электронные реле «сухого хода» по давлению/протоку (press-control)
Универсально для бытовых систем, компактно. Часто совмещено с обратным клапаном. Хорошо работает в «чистой» гидравлике.
Реле уровня (поплавковые, электродные, ёмкостные)
Оптимально для баков, колодцев и неглубоких скважин. Не чувствительно к пузырькам воздуха/кавернам.
Классическое реле давления + модуль «сухого хода»
Бюджетный конструктор для простых станций. Требует грамотной настройки порогов.
Частотный привод (VFD) с функциями защиты
Премиальный комфорт и «умная» защита по нескольким критериям (давление, ток, время набора). Желательно добавлять мини-бак 8–24 л как демпфер.

Типовые схемы подключения

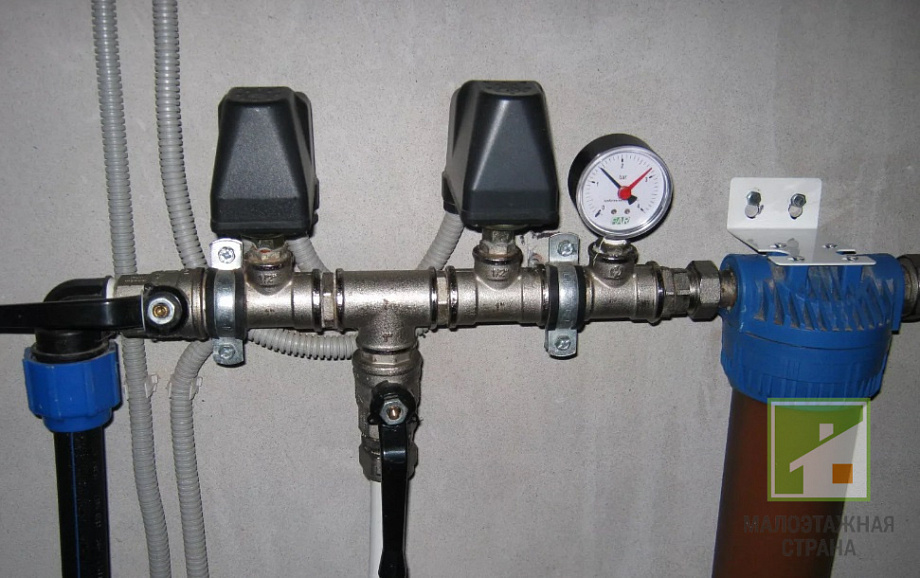

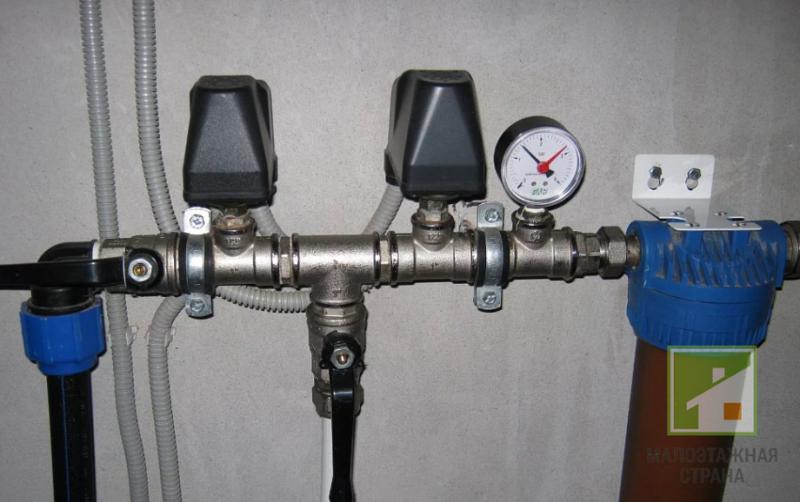

Скважинный насос → обратный клапан → фильтр грубой очистки → датчик/реле «сухого хода» → манометр → коллектор/гидроаккумулятор.
Электрика: отдельный автомат + УЗО/дифавтомат, заземление, правильное сечение кабеля, герметичные соединения IP65 возле мокрых зон.

Поверхностный насос
Размещайте датчик «сухого хода» на напорной линии после фильтра, исключите подсос воздуха во всасывании (цельный всасывающий трубопровод, исправный ножной клапан).

С баком-накопителем
Логика «уровень MIN/MAX» рулит насосом «в бак», а пресс-контрол/VFD — повышающим насосом «из бака». Так вы разделяете две защиты и избегаете конфликтов уставок.

Как выбрать: ключевые параметры

Диапазон давления и чувствительность по протоку. Пороги отключения должны соответствовать вашей рабочей зоне (обычно 2,0–3,0 бар в доме).
Задержки и авто-рестарт. Настраиваемая задержка на отключение 5–15 с и пауза до повтора 30–60 мин (или по уровню).
Совместимость по току/мощности. Реле должно выдерживать пуск насоса (особенно для 1,1–2,2 кВт и выше).
Санитария и IP. Для колодцев/подвалов — IP65+, устойчивость к конденсату.
Сервис и индикация. Наличие манометра/дисплея, журналов аварий, сменных уплотнений и доступных запчастей.

Настройка уставок: алгоритм «с первого раза»

Измерьте целевой напор «на кране» самой удалённой точки (например, душ 2,5–3,0 бар).
Задайте порог «сухого хода»: давление отключения чуть ниже стабильного рабочего давления (но выше «шума» системы), время набора — с запасом +3–5 с к факту.
Включите защиту от частых пусков: минимум 30–60 с между стартапами, анти-циклинг при микропротечках.
Проведите стресс-тест: одновременное открытие 2–3 точек, резкое закрытие. Насос не должен уходить в аварию без причин.
Зафиксируйте «базовую линию»: давление/время набора/ток — пригодится для диагностики.

Сравнение решений защиты от «сухого хода»

Решение	Где лучше применять	Комфорт	Чувствительность к «ложным» срабатываниям	Стоимость	Сложность
Press-control (давление/проток)	Дом/дача, чистая вода	Средний	Средняя (чувствителен к пузырькам)	Низкая	Низкая
Реле уровня (поплавок/электроды)	Бак, колодец, скважина	Высокий	Низкая	Низкая	Низкая
Реле давления + модуль «сухого хода»	Бюджетные станции	Средний	Средняя	Очень низкая	Низкая
VFD + датчик давления	Дом с переменным расходом	Очень высокий	Низкая (много критериев)	Выше	Средняя

Монтаж: тонкости, влияющие на надёжность

Ставьте обратный клапан сразу после насоса и ещё один — перед коллектором (если требуется), чтобы исключить обратный слив.
Датчик давления/press-control — на прямом участке, не в «мертвой зоне» после тройника/колена.
Исключите подсос воздуха на всасывании (цельный трубопровод, герметичные резьбы, исправный ножной клапан).
Размещайте электронику выше возможного уровня подтопления, соблюдайте радиус изгиба кабелей, делайте качественное заземление.
При частотнике используйте экранированный кабель, ставьте дроссель dv/dt при длинных линиях.

Диагностика: симптомы → причины → решения

Симптом	Вероятные причины	Что делать
Насос уходит в «сухой ход» при каждом пуске	Завоздушивание, негерметичный ножной клапан, фильтр забит	Устранить подсос, заменить клапан, промыть фильтр, увеличить время набора
Самопуски ночью каждые 10–30 мин	Микропротечка, обратный клапан «сечёт»	Найти и устранить утечки, заменить клапан, включить анти-циклинг
Срабатывает защита при резком открытии двух кранов	Пороги заданы слишком близко к рабочей зоне, узкая магистраль/жёсткие фильтры	Поднять уставку давления, увеличить диаметр участка/пересмотреть схему фильтрации
Нет отключения при явном отсутствии воды	Слишком длинные задержки, неисправен датчик	Сократить задержку, проверить датчик/кабель, заменить узел
Периодические ложные аварии press-control	Пузырьки газа, кавитация, вибрации	Увеличить подпор, перенести датчик, поставить демпфер 8–24 л
