Какое давление должно быть в гидроаккумуляторе: нормы, расчет и проверка

Давление воздуха в гидроаккумуляторе выставляют на 10–15% ниже давления включения насоса — это примерно 0,1–0,3 бар. Например, если насос запускается на 2,0 бар, в баке держат 1,7–1,8 бар. От объема бака эта цифра почти не зависит, поэтому для 24, 50 и 100 литров правило расчета одинаковое. Замеряют давление только на пустом баке, без воды, и проверяют не реже двух раз в год.

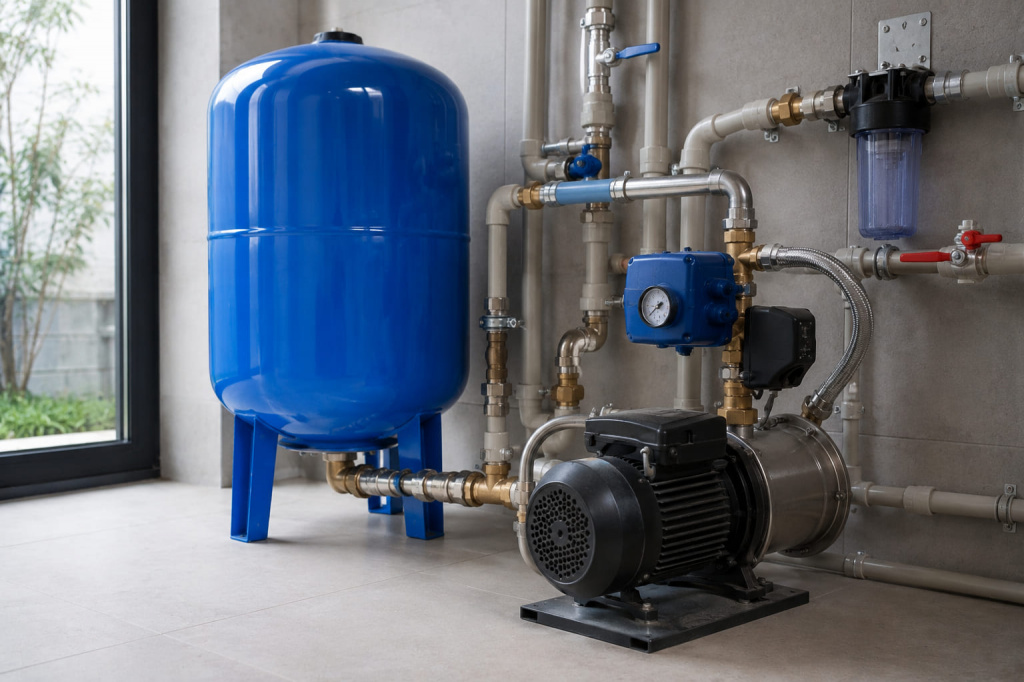

От чего зависит давление в гидроаккумуляторе

Давление воздуха в баке привязано к одному параметру — давлению включения насоса. Воздух всегда поджимают чуть ниже этого порога, чтобы мембрана успевала полностью отдать накопленную воду до того, как насос снова стартует.

Объем бака на эту цифру почти не влияет. И в 24-литровом, и в 100-литровом баке под одну и ту же насосную станцию давление воздуха будет одинаковым, потому что считается оно от порога реле, а не от литража. Литраж определяет только запас воды и частоту пусков.

Кроме порога включения, в расчет берут высоту точек разбора. Каждый метр подъема воды над станцией добавляет около 0,1 бар потерь, поэтому для верхних этажей и пороги реле, и давление воздуха поднимают. Влияет и тип автоматики — обычное реле и частотный преобразователь требуют разной величины поджатия.

Ошибка в настройках напрямую снижает ресурс оборудования. Заниженное давление гоняет насос короткими пусками и выматывает пусковой конденсатор и реле, а завышенное не дает мембране двигаться и ускоряет ее разрыв.

Как рассчитать давление воздуха в гидроаккумуляторе

По расчету давление воздуха должно быть на 10–15% ниже давления включения насоса. В барах это удобно считать как минус 0,1–0,3 бар от нижнего порога реле.

Несколько примеров для типовых уставок:

• Насос включается на 1,5 бар — воздух в баке 1,3–1,35 бар.

• Насос включается на 2,0 бар — воздух в баке 1,7–1,8 бар.

• Насос включается на 3,0 бар — воздух в баке 2,6–2,7 бар.

Если верхняя точка разбора поднята над станцией, к расчетному значению добавляют по 0,1 бар на каждый метр высоты. Для дома в два этажа прибавляется 0,5–0,6 бар и к порогу реле, и к давлению воздуха.

Отдельный случай — система с частотным преобразователем. Там насос держит постоянное давление, а не работает по двум порогам, поэтому воздух в баке поджимают глубже, примерно на 30% ниже поддерживаемого значения.

Давление для гидроаккумуляторов 24, 50 и 100 литров

Здесь важно снять частое заблуждение. Литраж бака не задает величину давления воздуха. Для всех трех объемов оно считается по одному правилу — от давления включения насоса, а не от вместимости.

Объем меняет другое — запас воды и то, как часто включается насос. Чем больше бак, тем дольше он отдает воду между пусками, поэтому насос стартует реже и меньше изнашивается. По этой же причине крупные баки в среднем служат дольше и мягче ведут систему.

Какое давление должно быть в новом гидроаккумуляторе

С завода бак приходит с предварительной закачкой воздуха — чаще всего это 1,5 бар. Значение усредненное и рассчитано не под конкретную систему, а под некий типовой случай.

Поэтому перед установкой давление проверяют и подгоняют под свою станцию. Если насос включается, скажем, на 1,8 бар, заводские 1,5 бар придется поднять до 1,55–1,6 бар. Ставить бак, не сверив закачку с порогом реле, нельзя — иначе новый гидроаккумулятор сразу начнет частить пусками или не отдавать воду.

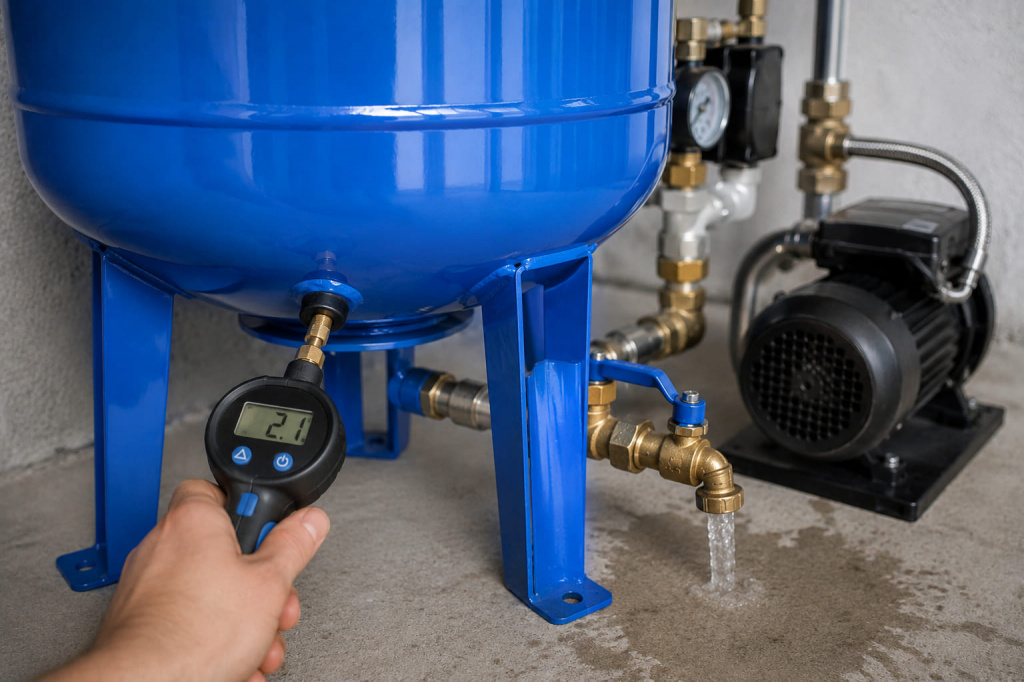

Как проверить давление

Измеряют давление только на пустом баке:

1. Насос обесточивается, чтобы система не запустилась во время работы

2. Открывается нижний кран, и из бака полностью сливается вода

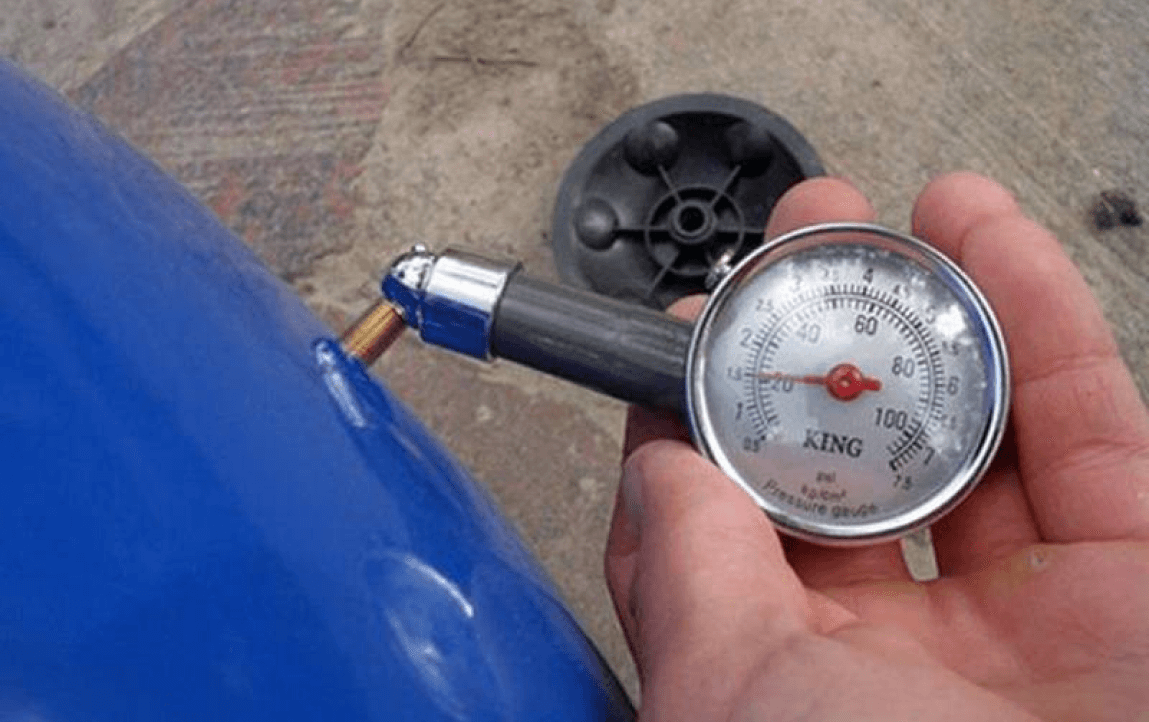

3. К ниппелю подключается манометр (подойдет обычный автомобильный манометр с ценой деления 0,1 бар)

4. Замеренное давление сравнивают с расчетным для своего порога включения

5. После подкачки или стравливания замер повторяют, а затем запускают станцию и следят за циклами

Можно ли измерять давление, пока в баке есть вода? Нет. Под водой мембрана поджата, и манометр покажет давление жидкости, а не воздушной камеры. Достоверный замер выходит только на полностью пустом баке.

✅ Совет инженера Waterkom

Замер делают быстро, за несколько секунд. Открытый ниппель стравливает воздух сам, поэтому чем дольше держат манометр, тем сильнее падает показание. Прикладывают, снимают значение и сразу закрывают.

Как правильно накачать гидроаккумулятор

Воздух в бак подкачивают через тот же ниппель обычным автомобильным насосом или компрессором. Для баков от 50 литров удобнее компрессор — ручным насосом набирать долго.

Качают до расчетного значения, ориентируясь на давление включения насоса, и не превышают его. Если воздуха оказалось много, лишнее стравливают коротким нажатием на золотник ниппеля, контролируя манометром.

После регулировки результат обязательно перепроверяют. Бак заполняют водой, запускают станцию и смотрят, укладываются ли фактические пуски и остановки в норму — обычно одно включение на 30–50 секунд разбора.

Что делать, если давление быстро падает

Небольшая естественная убыль воздуха — это норма. Через микропоры мембраны он уходит на 0,1–0,3 бар в год, и это компенсируют плановой подкачкой. Тревожит только быстрое падение, за дни или недели. Его причины такие:

• Порванная мембрана — воздух и вода перемешиваются внутри бака.

• Неисправный ниппель — золотник не держит и стравливает воздух наружу.

• Нарушенная герметичность корпуса — трещина или коррозия сварного шва.

Ниппель проверяют мыльной пеной, как автомобильный сосок, а корпус осматривают на подтеки и ржавчину. Если и ниппель, и корпус целы, а воздух все равно уходит, причина в мембране.

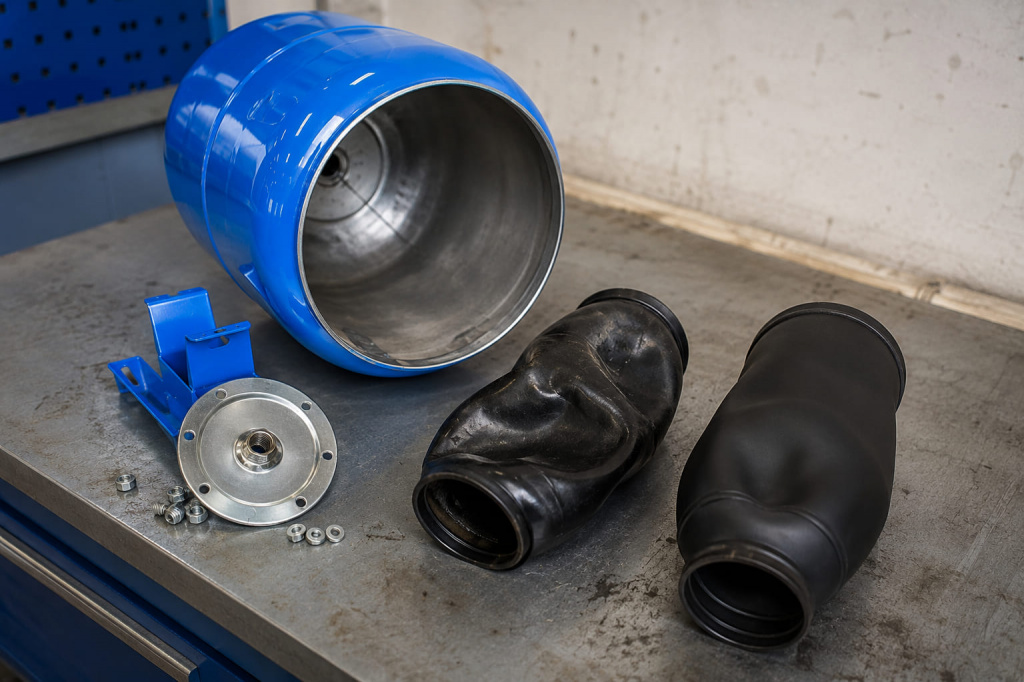

Как понять, что мембрана повреждена

Разрыв мембраны — самая частая поломка бака, и распознается она по нескольким признакам:

• Из ниппеля вместо воздуха идет вода — прямое доказательство разрыва

• Насос включается частыми короткими циклами, реле щелкает почти без пауз

• Запас воды пропал, и на остановленном насосе кран почти сразу теряет напор

• Давление воздуха падает быстро, подкачка держится недолго

• Вода из крана идет толчками

Порванную мембрану не ремонтируют. Ее меняют на новую того же типоразмера либо ставят бак целиком, если корпус тоже изношен.

Типичные ошибки

Большая часть проблем с баком идет не от оборудования, а от ошибок обслуживания. Чаще всего встречаются такие:

• Замер без слива воды — манометр читает давление жидкости, и цифра выходит ложной.

• Расчет без учета порога реле — воздух подгоняют наугад, а не под давление включения.

• Грубый манометр — прибор с крупным шагом не дает попасть в нужные десятые доли бара.

• Проверка раз в несколько лет — за это время воздух успевает сильно просесть.

• Установка без сверки заводской закачки — новый бак ставят, не подогнав давление под систему.

Когда необходимо проверять давление

Плановой проверки дважды в год достаточно для большинства систем, но есть моменты, когда замер делают внепланово:

• После установки нового гидроаккумулятора

• После замены мембраны или ремонта бака

• После изменения порогов реле давления

• Каждые 6–12 месяцев в рамках планового обслуживания

• Как только появились сбои в работе — частые пуски, скачки напора, гидроудары

Диагностика неисправностей

Подробная инструкция по настройке насосной станции и регулировке реле давления представлена в статье «Какое давление должно быть в насосной станции».

Частые вопросы

Влияет ли объем гидроаккумулятора на давление?

Нет. Давление воздуха считают от порога включения насоса, а не от литража, поэтому для 24, 50 и 100 литров оно одинаковое. Объем меняет только запас воды и частоту пусков насоса.

Какое давление должно быть в новом гидроаккумуляторе?

С завода бак закачан примерно на 1,5 бар, но это усредненное значение. Перед установкой его сверяют с порогом включения своего насоса и подгоняют на 10–15% ниже этого порога.

Почему давление измеряют только на пустом баке?

Пока внутри есть вода, она поджимает мембрану, и манометр показывает давление жидкости, а не воздушной камеры. Достоверную цифру дает только полностью слитый бак.

Как часто необходимо проверять давление?

Дважды в год для планового контроля, потому что воздух за год уходит на 0,1–0,3 бар. Дополнительно проверяют после замены мембраны, смены настроек реле и как только насос начал частить.

Можно ли накачивать гидроаккумулятор автомобильным компрессором?

Да, автомобильный компрессор или насос подходят полностью. Для баков от 50 литров компрессор даже удобнее, потому что ручным насосом качать долго. Главное — контролировать давление манометром, а не на глаз.

Что делать, если давление быстро падает?

Сначала проверяют ниппель мыльной пеной и осматривают корпус на трещины и ржавчину. Если все целое, а воздух все равно уходит, значит, порвалась мембрана, и бак меняют или ставят новую грушу.
