Регулировка реле давления воды в системе водоснабжения для частного дома: советы и рекомендации

Реле давления включает и отключает насос по двум порогам — нижнему и верхнему. Для частного дома включение выставляют на 1,5–1,8 бар, отключение — на 2,8–3,0 бар, с разницей между ними 1,0–1,5 бар. Если насос частит, не отключается или напор слабый, реле нужно отрегулировать. До настройки реле обязательно проверяют давление воздуха в гидроаккумуляторе — без этого регулировка не даст результата.

В этой статье мы расскажем, как работает реле давления, почему важно его правильно настраивать и какие шаги нужно предпринять, чтобы система водоснабжения работала без сбоев. Все необходимые реле давления, насосы и гидроаккумуляторы вы можете найти в каталоге Waterkom.

Зачем нужно реле давления?

Реле давления — это автоматический выключатель, который контролирует работу насосной станции. Когда давление в системе падает до нижнего предела, реле включает насос, а при достижении верхнего — отключает его. Таким образом обеспечивается постоянный напор воды без перегрузок оборудования.

Основные функции реле давления:

• поддержание стабильного давления;

• защита насоса от работы «всухую» (при комплектации дополнительными реле сухого хода);

• экономия электроэнергии за счет оптимизации включений;

• увеличение срока службы насосной станции.

Выбирая оборудование, обратите внимание на надежные реле давления, представленные в каталоге Waterkom.

Как работает реле давления

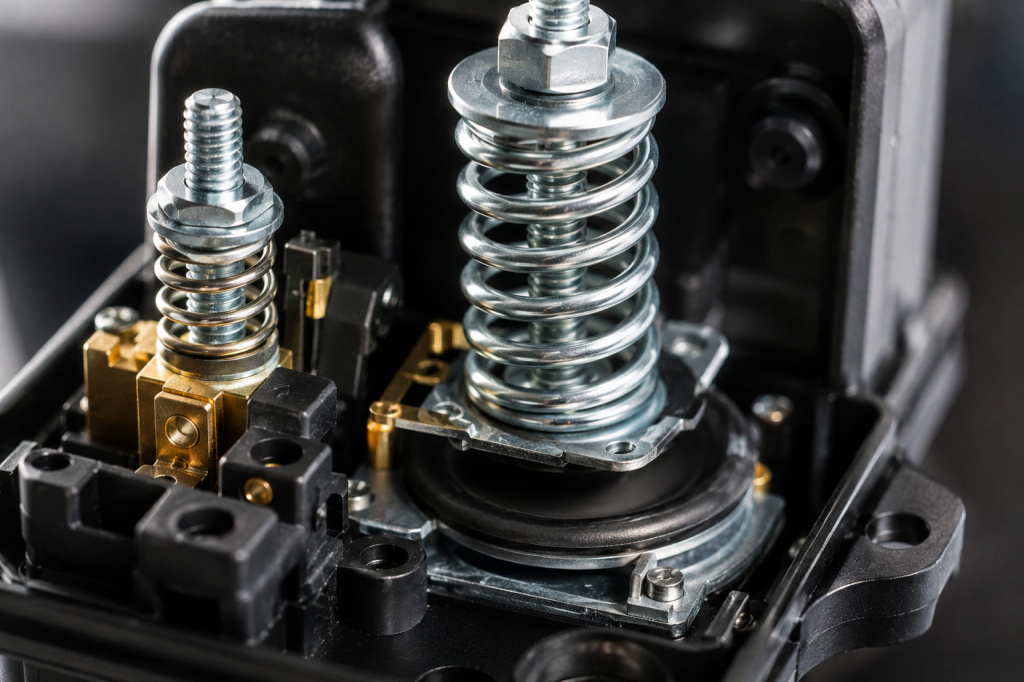

Внутри реле находится мембрана, на которую давит вода из системы, и две пружины, связанные с контактной группой. Работа строится на двух порогах.

Когда давление падает до нижнего порога, пружина замыкает контакты и запускает насос. Насос поднимает давление, и на верхнем пороге контакты размыкаются — насос отключается. Между этими двумя значениями и работает система.

Реле действует в связке с гидроаккумулятором. Бак хранит запас воды под давлением воздуха и отдает его, как только открывают кран, поэтому реле не включает насос на каждый разбор. Из-за этой связки давление воздуха в баке и нижний порог реле настраивают совместно.

Когда действительно требуется регулировка

Отрегулировать реле нужно, если:

• Насос часто включается и сразу отключается — короткие пуски изнашивают двигатель и реле.

• Насос не выключается и работает без остановки — давление не доходит до верхнего порога.

• Слабый или нестабильный напор в кранах — пороги выставлены ниже нужного.

• После замены мембраны гидроаккумулятора — изменились условия работы бака.

• После установки нового гидроаккумулятора — другой объем и предзаряд.

• После замены реле — заводские пороги не совпадают с системой.

• После изменения настроек системы — добавили точки разбора или подняли этаж.

Что нужно проверить перед регулировкой реле давления

Реле настраивают только на исправной системе, потому что любой сбой в соседнем узле сделает регулировку бесполезной.

Если давление воздуха выставлено неправильно, регулировать реле бессмысленно — сначала приводят в норму бак, а уже потом трогают пружины.

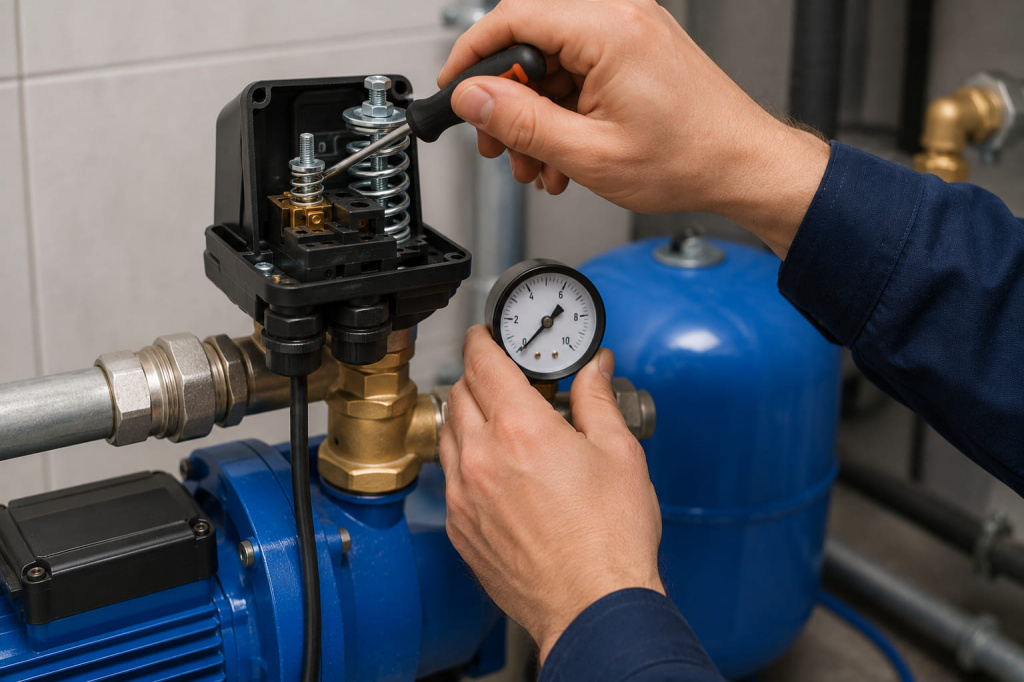

Как настроить реле давления

Пошаговая инструкция по регулировке реле давления:

• Отключите питание насосной станции, чтобы избежать электротравмы.

• Снимите крышку реле давления. Под ней находятся две пружины: большая и малая.

• Большая пружина регулирует общее давление включения и отключения. Закручивая ее, вы увеличиваете давление, откручивая — снижаете.

• Малая пружина регулирует разницу между давлением включения и отключения (гистерезис). Обычно разница составляет 1,4–2 бара.

• Включите питание и проверьте работу системы, ориентируясь на показания манометра.

• Подстройте параметры до достижения комфортного диапазона (чаще всего давление включения — 1,5–2 бара, отключения — 3–4 бара).

Пружины крутят понемногу, по четверти-половине оборота, потому что один полный оборот большой гайки меняет давление сразу на 0,6–0,8 бар.

✅ Совет специалиста

После каждого поворота гайки закрывайте крышку не сразу. Прогоните два-три цикла и понаблюдайте за манометром — иногда малая пружина слегка смещает и нижний порог, поэтому оба значения перепроверяйте вместе.

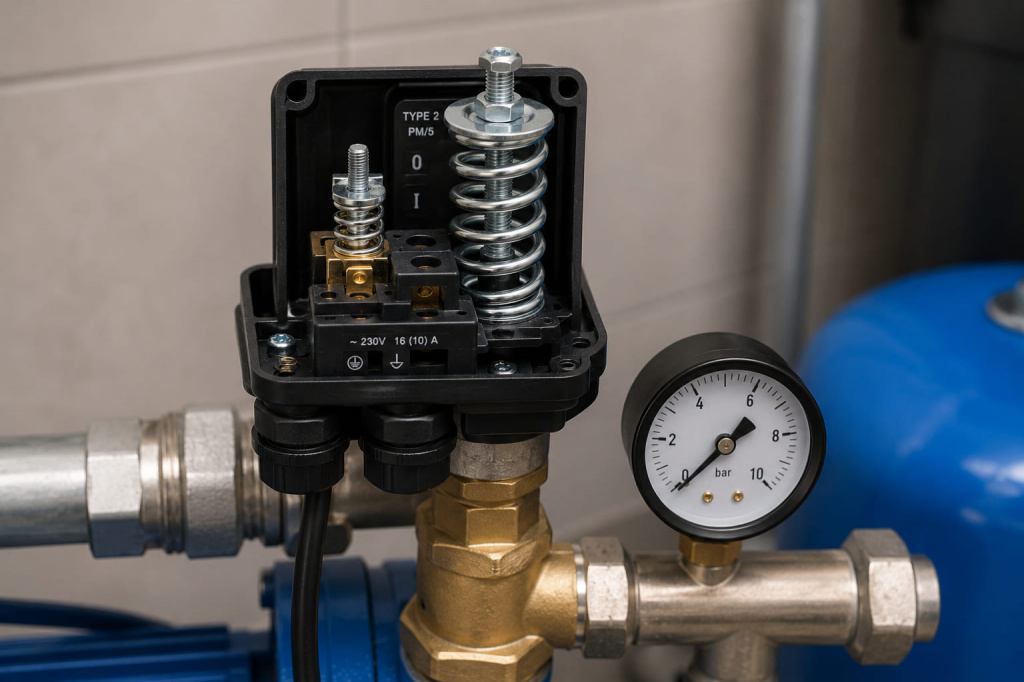

Большая и малая пружина: за что отвечает каждая

В механическом реле две регулировочные пружины, и путать их нельзя. Большая задает общий уровень давления, малая — разницу между порогами.

Большая пружина двигает оба порога сразу, включение и отключение, на одинаковую величину. Малая пружина меняет в основном верхний порог, то есть растягивает или сжимает дельту между включением и отключением.

✅ Полезно знать

Сначала выставляйте общий уровень большой пружиной, и только потом дельту малой. Если начать с малой, каждый поворот большой снова собьет разницу, и настройка пойдет по кругу.

Какие настройки считаются нормальными

Пороги выставляют с учетом этажности и числа точек разбора. Чем выше поднимается вода, тем больше давления нужно, поэтому для второго этажа значения поднимают.

Верхний порог не поднимают под самый предел насоса. Если у насоса напор 40 метров, это около 4 бар, и настраивают не выше 3,4–3,5 бар — с запасом на просадку напряжения и износ.

Как проверить правильность регулировки

Настройку проверяют по поведению системы:

• Насос отрабатывает несколько циклов ровно, без сбоев.

• Манометр показывает включение и отключение на заданных значениях.

• Давление в сети держится стабильно, без резких провалов.

• Открытие и закрытие кранов не вызывает гидроударов.

• Насос не частит короткими пусками на малом разборе.

Почему регулировка не помогает

Иногда пружины выставлены верно, а система все равно работает плохо. Значит, дело не в реле, а в другом узле. Проверяют по списку:

• Неправильное давление воздуха в баке — самая частая причина, и дело не в реле.

• Порванная мембрана — бак не держит запас, насос частит.

• Неисправный манометр — пороги выставлены по ложным показаниям.

• Обратный клапан не держит — давление уходит назад, насос не отключается.

• Утечки в системе — вода уходит, давление не набирается.

• Слабый или изношенный насос — не выходит на верхний порог.

• Загрязненные фильтры — режут напор до насоса.

✅ Из опыта эксплуатации

В девяти случаях из десяти «реле не регулируется» оборачивается просевшим воздухом в баке или порванной мембраной. Прежде чем менять реле, проверьте бак — это экономит и деньги, и время.

Почему насос ведет себя неправильно

Три самых частых сценария после регулировки разбирают по схеме «симптом — причина — что сделать».

Что нельзя делать во время регулировки

Категорически запрещено:

• Регулировать без манометра — пороги вслепую не выставить.

• Крутить пружины, не проверив давление воздуха в баке.

• Вращать сразу обе пружины — теряется контроль над результатом.

• Задирать верхний порог выше возможностей насоса.

• Работать с реле под напряжением.

• Крутить гайки, не зная текущих настроек системы.

✅ Практический совет

Перед регулировкой проверьте сам манометр — по нему вы выставляете пороги, и врущий прибор испортит настройку. Если стрелка без давления не стоит на нуле, залипает или дергается рывками, показаниям верить нельзя — в этом случае нужно заменить манометр, а уже потом браться за пружины.

Частые ошибки

Как часто необходимо проверять настройки

Пороги реле не сбиваются сами по себе, но есть моменты, когда нужно их проверить:

• После замены мембраны гидроаккумулятора.

• После ремонта или замены насоса.

• После установки нового гидроаккумулятора.

• Не реже одного раза в год в рамках планового обслуживания.

Частые ошибки при регулировке

• Слишком высокая настройка давления — насос работает с перегрузкой, увеличивается риск выхода из строя.

• Слишком низкое давление отключения — слабый напор в кране и невозможность одновременного использования нескольких точек водоразбора.

• Неверная настройка разницы давления — насос запускается слишком часто, что ускоряет износ.

• Игнорирование давления в гидроаккумуляторе — если оно ниже нормы, регулировка реле не даст результата.

Чтобы избежать ошибок, используйте качественные манометры и автоматику из каталога Waterkom.

Полезные советы по эксплуатации

Чтобы реле давления и насосная станция работали исправно долгие годы, придерживайтесь простых правил:

• проверяйте давление в гидроаккумуляторе каждые 6 месяцев;

• не выставляйте максимальное давление близко к возможностям насоса;

• используйте стабилизатор напряжения для защиты реле от скачков тока;

• регулярно очищайте фильтры, чтобы исключить падение напора;

• выбирайте насосные станции и комплектующие у проверенных поставщиков, таких как Waterkom.

Частые вопросы

Как настроить реле давления?

Станцию обесточивают, сливают воду, проверяют давление воздуха в баке. Затем большой пружиной задают общий уровень давления, малой — разницу между включением и отключением. После каждого шага запускают насос и сверяют пороги по манометру.

Что сначала регулируют?

Сначала большую пружину — она задает общий уровень обоих порогов. Только после нее берутся за малую, которая настраивает дельту. Если начать с малой, большая потом собьет результат.

Как увеличить давление воды?

Поднимают пороги большой пружиной, вращая гайку по часовой стрелке на четверть оборота. После каждого шага сверяют значения по манометру. Верхний порог не задирают под самый предел насоса.

Как уменьшить давление?

Ослабляют большую пружину, вращая гайку против часовой стрелки. Оба порога опускаются одновременно. Изменения вносят понемногу, контролируя манометр.

Почему насос не отключается?

Верхний порог выставлен выше, чем насос может создать, либо давление не доходит из-за подсоса воздуха или утечки. Проверяют манометр и всасывающую линию, опускают порог и устраняют утечки.

Почему насос часто включается?

Чаще всего просел воздух в гидроаккумуляторе или дельта между порогами слишком мала. Проверяют давление воздуха в баке и увеличивают разницу малой пружиной.

Нужно ли сливать воду?

Да, давление воздуха в баке замеряют только на слитой системе, иначе показания будут ложными. Перед настройкой станцию обесточивают и сбрасывают давление.

Какое давление должно быть после настройки?

Для частного дома включение 1,5–1,8 бар и отключение 2,8–3,0 бар, с разницей 1,0–1,5 бар. Для второго этажа пороги поднимают. Точные значения зависят от насоса и высоты точек разбора.

Как проверить реле?

Запускают станцию и по манометру смотрят, на каких значениях насос включается и отключается. Затем прогоняют несколько циклов и следят, чтобы пороги держались, а напор был ровным.

Как понять, что проблема не в реле?

Если пороги выставлены верно, а система все равно частит или не отключается, причину ищут в баке, клапане или насосе. О целом реле говорит стабильная работа на заданных порогах.

Что будет от слишком высокого давления?

Насос работает на пределе и перегревается, растет износ, а если превысить паспорт реле, рискует разрушиться корпус. Верхний порог держат с запасом 0,5 бар до предела насоса.

Можно ли регулировать без гидроаккумулятора?

Механическое реле рассчитано на работу с баком, который сглаживает давление. Без бака насос будет частить на каждый разбор, поэтому такую схему используют только с электронной автоматикой, а не с обычным реле.

Нужно ли регулировать новое реле?

Да, заводские пороги (обычно 1,4 бар включение и 2,8 бар отключение) редко совпадают с конкретной системой. Новое реле сверяют с манометром и подгоняют под свой напор.

Как понять, что реле неисправно?

Давление на манометре в норме или выше рабочего, а насос не отключается или не включается. Дополнительно настораживают щелчки без остановки, искрение и влага внутри корпуса.

Когда лучше заменить реле?

Реле меняют, если внутри корпуса вода, контакты подгорели и деформировались, а настройка не держится. Ремонт в таких случаях неэффективен, и прибор проще поставить новый.
