На какую глубину опускать насос в скважину?

Кратко: как выбрать глубину установки насоса

Насос должен оставаться полностью погружённым в воду во время работы. Основной ориентир — динамический уровень, то есть положение воды при откачке, а не в состоянии покоя. Устанавливать оборудование прямо на дно нельзя: там накапливаются песок и ил. Дополнительно учитывают расположение фильтровой зоны, диаметр обсадной колонны и допустимое погружение конкретной модели.

Одного универсального значения не существует — рабочую отметку определяют по параметрам конкретной скважины.

От чего зависит глубина установки насоса

Глубина скважины сама по себе не определяет, где закрепить насос. Скважины на 40 и на 80 метров могут потребовать почти одинаковой отметки, если вода в них стоит на одном уровне. Значение имеет положение воды и конструкция источника, а не длина ствола.

Диаметр обсадной колонны

Между корпусом насоса и стенками трубы нужен зазор, предусмотренный для конкретной модели: при плотной посадке оборудование сложнее опускать, а в отдельных конструкциях ухудшается охлаждение двигателя. Сопоставляют наружный диаметр насоса с внутренним размером колонны, а не с номинальным диаметром скважины.

Ограничения конкретной модели

У погружного оборудования есть свои требования к монтажу: допустимая глубина погружения, положение корпуса, условия охлаждения, качество воды. Даже правильно рассчитанная по скважине отметка не подходит, если выходит за эти рамки. Характеристики моделей — в каталоге скважинных насосов.

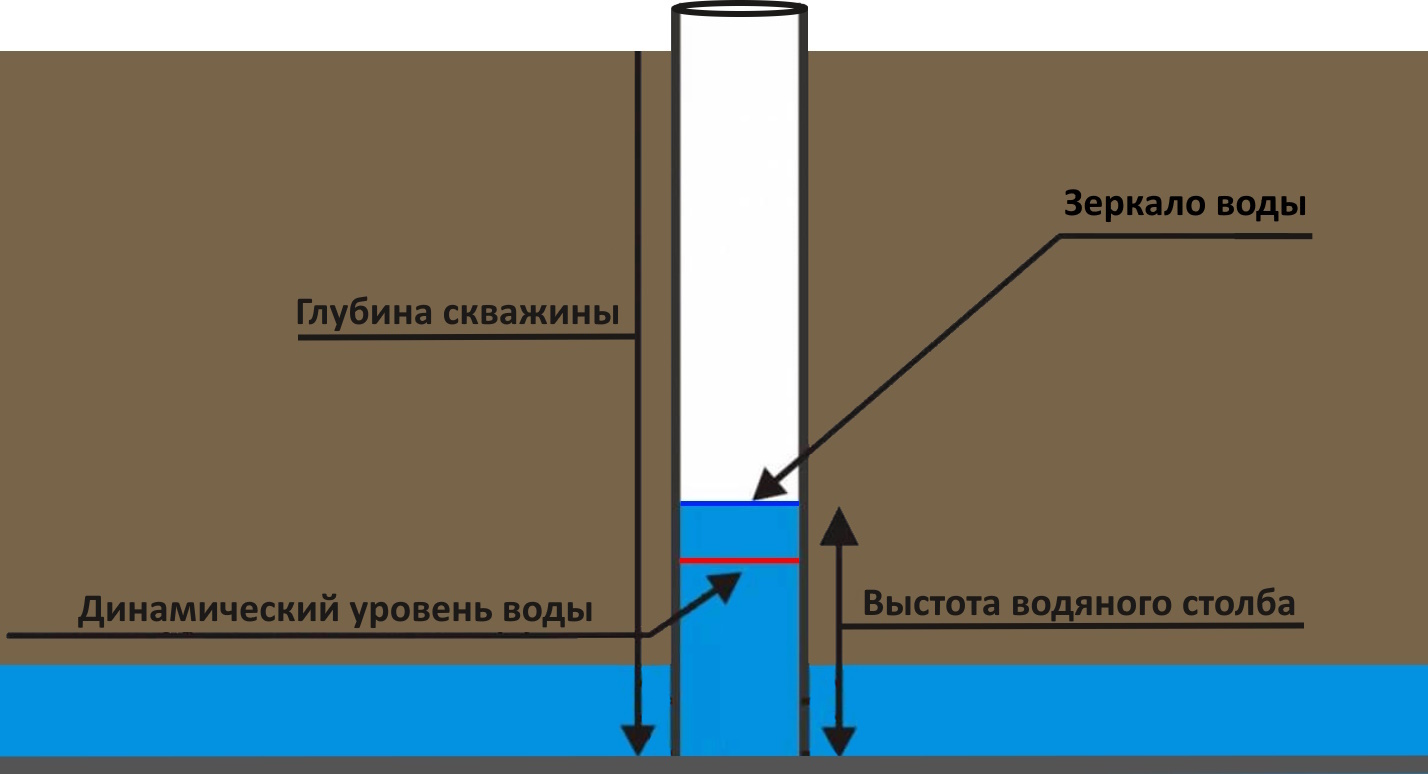

Статический и динамический уровень воды

Статический уровень — положение воды в скважине в состоянии покоя, когда насос не работает и водоразбор прекращён. Замеряют его простым способом: опускают в обсадную колонну шнур с грузом и отмечают глубину, на которой груз коснулся воды.

Динамический уровень — положение воды во время работы насоса, после того как режим откачки стабилизировался. Он всегда ниже статического: насос забирает воду быстрее, чем она успевает поступать в скважину. Замер делают не сразу после пуска, а примерно через 15–20 минут непрерывной работы, когда уровень перестаёт снижаться.

Именно динамический уровень определяет, где может находиться насос. Ориентироваться на статический бессмысленно: при первом же включении вода опустится, и безопасная на вид отметка окажется выше зеркала.

Величина эта непостоянная. Уровень опускается ниже при увеличении расхода — когда одновременно работают душ, стиральная машина и полив. Меняется он и по сезонам: в засуху может просесть на метр-другой.

На каком расстоянии насос должен находиться от дна

Устанавливать насос вплотную ко дну нельзя: в нижней части скважины накапливается осадок — песок, глинистые частицы, продукты разрушения обсадной колонны. Оборудование, стоящее в этом слое, затягивает взвесь внутрь.

Последствия проявляются не сразу: растёт износ рабочих колёс и уплотнений, падает производительность, в воде появляется песок. Есть и вторая причина — многие погружные насосы охлаждаются потоком воды вдоль корпуса, и погружение в осадок этот поток нарушает.

Распространённый ориентир — оставлять до дна не меньше метра. Но это именно ориентир: реальный запас зависит от количества осадка в конкретной скважине, положения фильтра и требований производителя.

Отдельно учитывают фильтровую зону — участок трубы с перфорацией, через который вода поступает в ствол. Напротив фильтра насос может усиливать вынос частиц, поэтому положение сверяют с паспортом скважины.

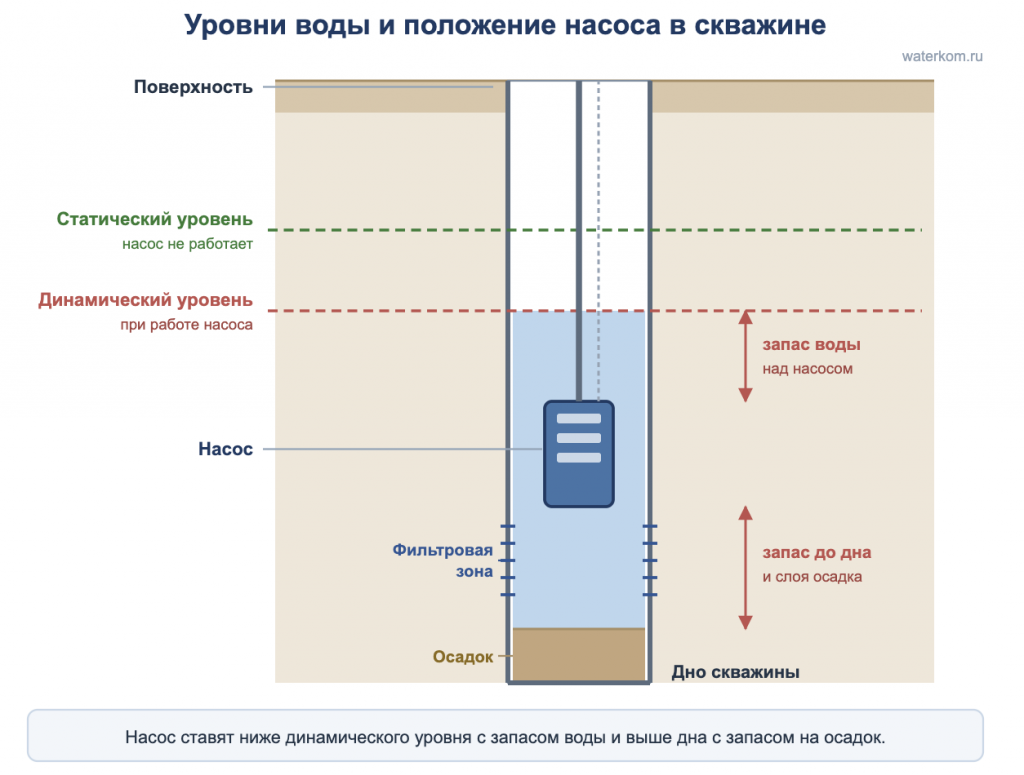

На какой глубине устанавливать насос относительно динамического уровня

Насос должен оставаться под водой в любом режиме работы, включая самый интенсивный.

Если закрепить оборудование вплотную к динамическому уровню, запаса не останется: достаточно открыть ещё одну точку водоразбора или дождаться сезонного понижения — и насос окажется на воздухе. Дальше следует сухой ход, при котором нарушается охлаждение и двигатель перегревается.

Поэтому над насосом оставляют слой воды с запасом. Каким именно — зависит от трёх обстоятельств:

•   насколько сильно проседает уровень при максимальном разборе;

•   как ведёт себя скважина в разные сезоны;

•   какой у источника дебит — при низком притоке вода восстанавливается медленно, и запас нужен больше.

Единого числа для всех скважин нет: при хорошем дебите достаточно небольшого запаса, при малом притоке и заметной сезонной динамике — существенно большего. Дополнительно систему страхует защита от сухого хода.

Как рассчитать глубину установки насоса

Логика в том, чтобы не искать одно число, а очертить диапазон: сверху его ограничивает динамический уровень с запасом, снизу — дно и фильтровая зона.

Пример расчёта глубины

Верхнюю границу задаёт динамический уровень: насос должен быть заметно ниже отметки 15 м, чтобы при усилении разбора и сезонном снижении остаться под водой. Нижнюю границу задаёт дно на отметке 40 м — приближаться к нему вплотную нельзя из-за осадка.

Рабочая зона получается между этими границами. Конкретную отметку внутри неё выбирают, зная расположение фильтровой зоны и допустимое погружение выбранной модели.

Как правильно опустить и закрепить насос

Когда рабочая отметка определена, оборудование можно готовить к монтажу.

Электрический кабель не предназначен для удержания веса насоса. Нагрузка должна приходиться на страховочный трос или другой штатный элемент подвеса.

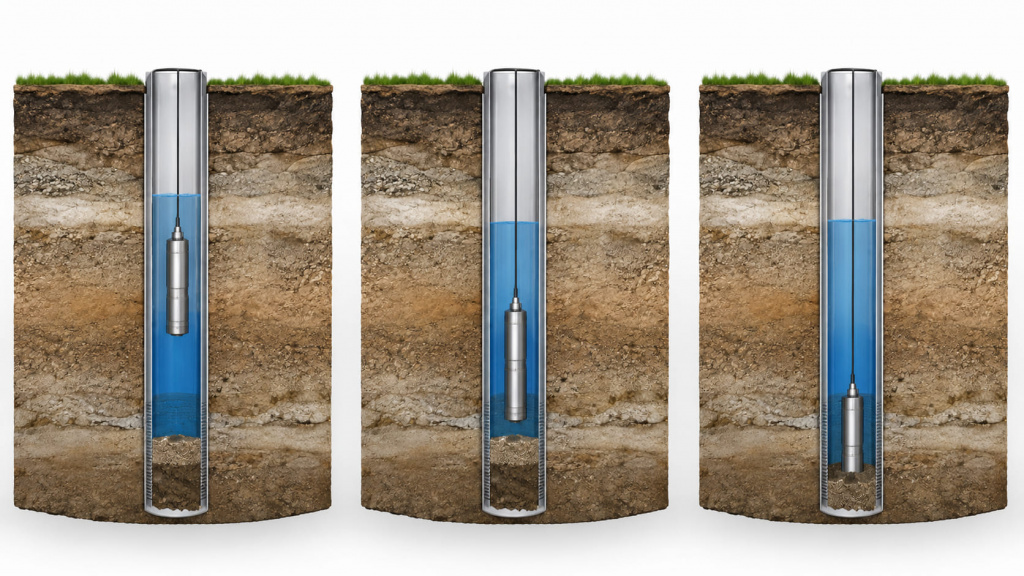

Что будет, если насос установлен слишком высоко или слишком низко

Слишком низко. Внутрь попадают песок и ил, изнашиваются рабочие колёса и уплотнения, снижается производительность. В воде появляется взвесь, страдают фильтры и сантехника.

Слишком высоко. При снижении динамического уровня насос оголяется и работает всухую: нарушается охлаждение, двигатель перегревается. С защитой оборудование отключится и водоснабжение будет прерываться, без защиты насос может выйти из строя.

Типичные ошибки при установке

Глубина скважины, глубина установки и напор — разные параметры

Характеристики относятся к одной системе, но описывают разные вещи:

Поэтому правило «чем глубже скважина, тем больший напор нужен» некорректно. Считают от рабочего уровня воды, высоты до точки потребления, требуемого давления и потерь в трубопроводе. Глубокой скважине с высоко стоящей водой может хватить меньшего напора, чем неглубокой с просевшим уровнем.

Защита насоса при эксплуатации

Защита от сухого хода останавливает насос, если вода перестала поступать. Варианты разные: реле сухого хода, датчики уровня, поплавковые выключатели, электронные блоки со встроенным контролем. Особенно важна там, где динамический уровень нестабилен или дебит невелик.

Гидроаккумулятор сглаживает пики разбора и сокращает число пусков насоса.

Периодический контроль. Давление воздуха в гидробаке проверяют примерно раз в полгода, состояние скважины — не реже раза в год: уровень воды со временем меняется, и подобранная при монтаже отметка через несколько сезонов может перестать соответствовать условиям. О подключении и настройке всей системы — в материалах «Автоматика для скважинного насоса» и «Какое должно быть давление в насосной станции».

Как проверить, правильно ли выбран уровень установки

Оценивать работу нужно не сразу после запуска, а при продолжительном водоразборе. На корректно выбранное положение указывают признаки:

Если проблемы появляются только при интенсивном водопотреблении, стоит повторно измерить динамический уровень.

FAQ

На какую глубину опускать насос в скважину 20 метров?

Универсального ответа нет: 20 метров — глубина ствола, а не ориентир для установки. Замерьте статический и динамический уровень, уточните расположение фильтра и допустимое погружение насоса.

На каком расстоянии насос должен находиться от дна?

Запас оставляют такой, чтобы насос не работал в слое осадка. Распространённый ориентир — не меньше метра, но конкретное значение зависит от количества песка в скважине, положения фильтра и требований производителя.

Можно ли опускать насос на дно скважины?

Нет. Песок и ил со дна затягиваются внутрь и изнашивают оборудование. Вдобавок у многих погружных моделей охлаждение идёт потоком воды вдоль корпуса, и установка в осадок его нарушает.

Как определить динамический уровень воды?

Запустите насос на 15–20 минут при обычном разборе. Когда уровень перестанет снижаться, замерьте расстояние от поверхности до зеркала воды шнуром с грузом.

Что будет, если насос установлен слишком высоко?

Насос оголится при снижении уровня и начнёт работать всухую: нарушается охлаждение, двигатель перегревается. При исправной защите оборудование отключится, и вода будет пропадать.

Можно ли устанавливать насос в фильтровой зоне?

Размещение напротив перфорации может усилить вынос песка. Положение сверяют с паспортом скважины и рекомендациями производителя.
