Автоматика для скважинного насоса: схема подключения, принцип работы

Кратко: какая автоматика нужна скважинному насосу

Автоматика для скважинного насоса избавляет пользователя от необходимости вручную запускать оборудование при каждом открытии крана. Она отслеживает параметры системы, подает команду на включение двигателя, останавливает его после восстановления давления и, при наличии соответствующей защиты, прекращает работу при нехватке воды.

Набор компонентов зависит от конкретной схемы. В классическом варианте используют реле давления, гидроаккумулятор и манометр. К ним могут добавляться защита от сухого хода, обратный клапан, фильтрация и электрические защитные устройства. Вместо механического реле в некоторых системах устанавливают электронный контроллер.

Работает всё это по простому циклу: открыли кран → давление в системе снизилось → автоматика запустила насос → давление восстановилось → автоматика его отключила.

Для чего нужна автоматика скважинного насоса

Основная задача автоматики – связать работу погружного насоса с фактическим водопотреблением. Пока вода не нужна, двигатель не работает. Когда пользователь открывает кран и давление падает, система дает команду на запуск. После прекращения разбора параметры восстанавливаются, и насос останавливается.

Кроме управления, автоматика решает еще несколько задач:

При этом управление и защита – не одно и то же. Реле давления определяет момент запуска и остановки по давлению, а защита от сухого хода реагирует на условия, при которых дальнейшая работа может повредить насос.

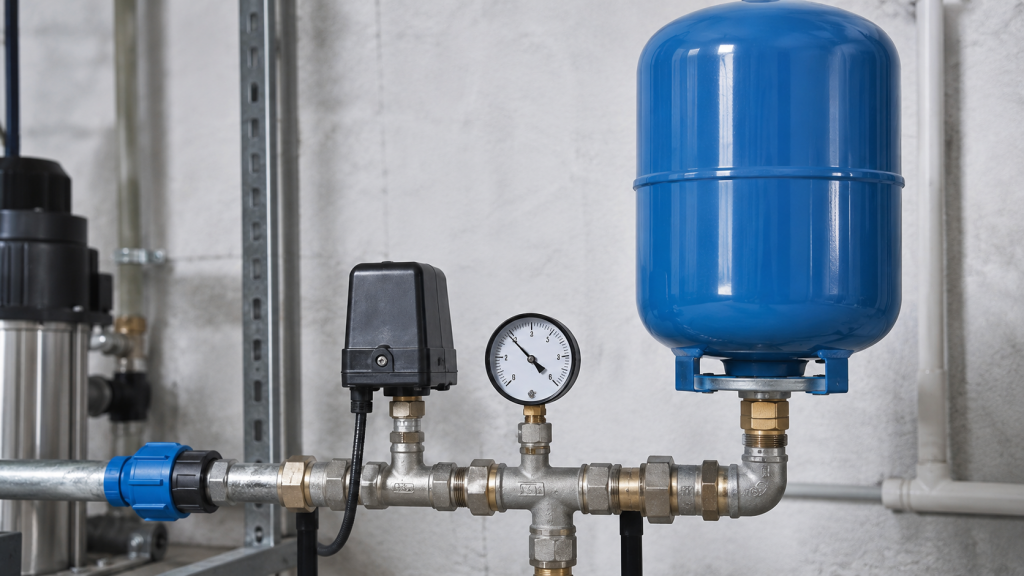

Из чего состоит автоматика для скважинного насоса

Комплектация зависит от модели насоса, способа управления и устройства водопровода. В типовой системе встречаются следующие элементы.

Реле давления

Механическое реле реагирует на изменение давления в трубопроводе. Для него задаются два порога: значение включения ON и значение отключения OFF.

Когда давление опускается до нижней уставки, механизм замыкает управляющий контакт. После подъема до верхнего значения происходит обратное переключение.

Реле монтируют в той части гидравлического узла, где оно может воспринимать давление системы.

Гидроаккумулятор

Внутри гидробака находится запас воды под давлением. Благодаря этому насос не обязан стартовать при каждом небольшом расходе, например при кратковременном открытии крана.

Кроме уменьшения числа пусков, гидроаккумулятор сглаживает изменение давления и делает работу водопровода более стабильной. Требования к давлению воздуха в баке разобраны в материале «Какое давление должно быть в гидроаккумуляторе».

Манометр

Манометр нужен не только для визуального контроля. По нему определяют, при каком фактическом давлении насос стартует и останавливается, а также проверяют результат настройки реле.

Если показания манометра недостоверны, корректно отрегулировать автоматику сложно.

Защита от сухого хода

Погружной насос не должен длительно работать при отсутствии достаточного количества воды. Для контроля используют реле сухого хода, электронные контроллеры, датчики уровня или поплавковые устройства.

Принцип у них различается, но задача одна – остановить двигатель при возникновении опасного режима.

Обратный клапан

После выключения насоса вода не должна свободно уходить обратно в скважину. Обратный клапан удерживает столб воды и помогает сохранять давление.

Если клапан негерметичен, давление после остановки может быстро снижаться, а автоматика начнет повторно запускать насос.

Фильтр и электрическая защита

Фильтр используют там, где необходимо задерживать механические примеси перед отдельными элементами водопровода. Его место установки зависит от конструкции системы.

Электрическая часть подбирается с учетом двигателя и способа управления. Могут применяться автоматический выключатель, устройство защитного отключения, контактор и другие элементы, предусмотренные проектом.

Сводно роли элементов выглядят так:

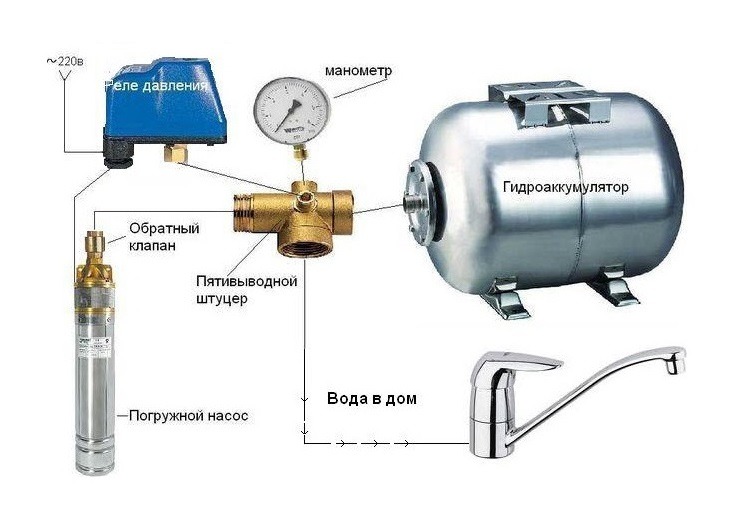

Схема подключения автоматики к скважинному насосу

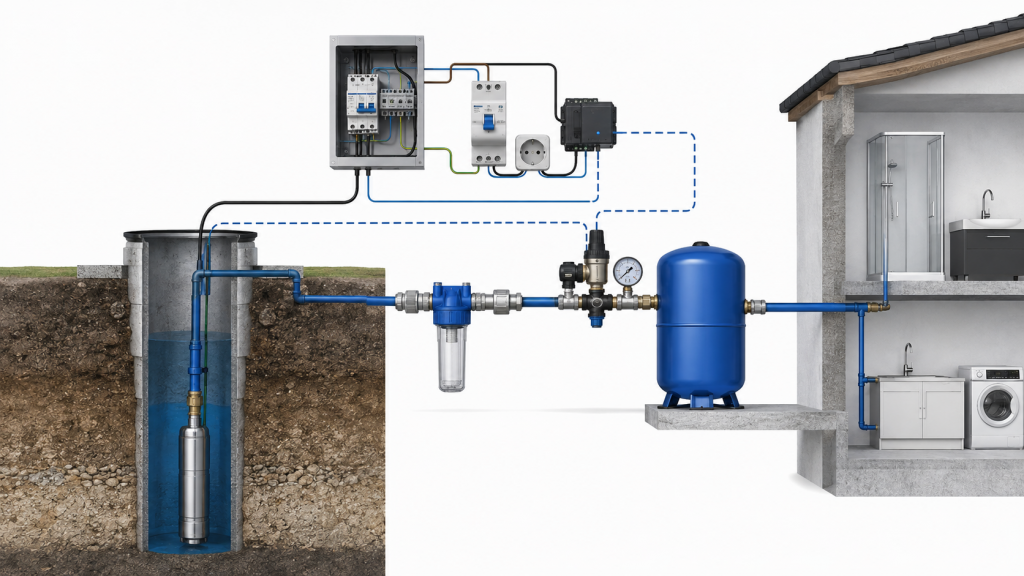

Подключение удобно рассматривать как две связанные части: гидравлическую и электрическую.

По гидравлике вода от погружного насоса поступает в напорную магистраль. В ней размещают предусмотренный системой обратный клапан, узел контроля давления, гидроаккумулятор и другие компоненты. Манометр и механическое реле должны получать фактическое давление из напорной линии.

Электрическая часть отвечает уже не за движение воды, а за питание двигателя и передачу управляющих команд. Между электросетью и насосом могут находиться защитная автоматика, реле давления, электронный контроллер или контактор.

Питание насоса приходит из щита через автоматический выключатель и УЗО, дальше проходит через устройство управления — реле давления, контроллер или контактор. Обратный клапан ставят на выходе насоса, манометр и реле давления — в узле напорной линии, где они получают фактическое давление системы, гидроаккумулятор подключают к тому же узлу.

Если ток двигателя превышает допустимую коммутационную нагрузку реле, через его контакты не следует напрямую питать насос. В таких системах реле используют для управления контактором или другим аппаратом, рассчитанным на соответствующую нагрузку.

Единой схемы для всех скважинных насосов нет. Подключение зависит от мощности двигателя, числа фаз, типа блока управления, наличия гидроаккумулятора и способа защиты от сухого хода.

Как подключить автоматику к скважинному насосу

Особое внимание требуется электрическому подключению. Расположение клемм, допустимый ток и логика коммутации у разных моделей отличаются, поэтому подключать провода «по аналогии» с другим реле или контроллером нельзя.

Как подключить гидроаккумулятор и реле давления

Эти два элемента работают как единый функциональный узел.

Когда вода расходуется, часть объема сначала поступает из гидроаккумулятора. Давление постепенно уменьшается. После достижения нижней уставки реле подает команду на пуск.

Насос начинает подавать воду в водопровод и пополнять гидробак. Когда водоразбор прекращается, давление продолжает расти до верхнего порога. После этого реле останавливает двигатель.

Поэтому реле необходимо устанавливать там, где оно корректно воспринимает давление напорной системы. Манометр обычно размещают рядом или в том же узле, чтобы можно было сравнить реальные значения с настройками.

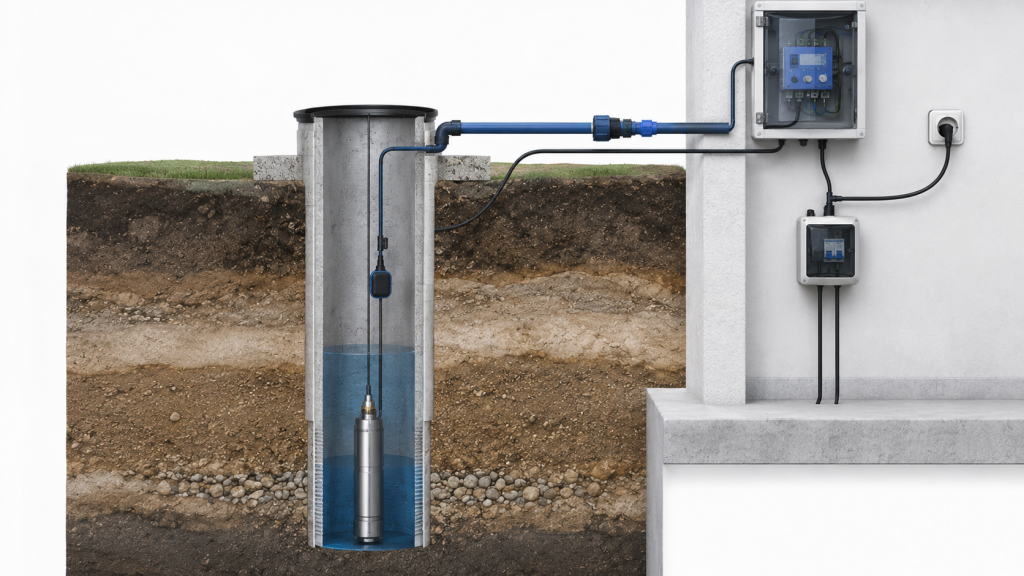

Как подключить защиту от сухого хода

Способ подключения определяется тем, какой принцип контроля используется:

Для скважины с нестабильным уровнем или небольшим дебитом такая защита особенно важна. Производительность насоса может временно оказаться выше притока воды, и без автоматического отключения оборудование рискует продолжить работу в неблагоприятном режиме. Устройство и варианты подключения подробно разобраны в материале «Реле сухого хода для насоса».

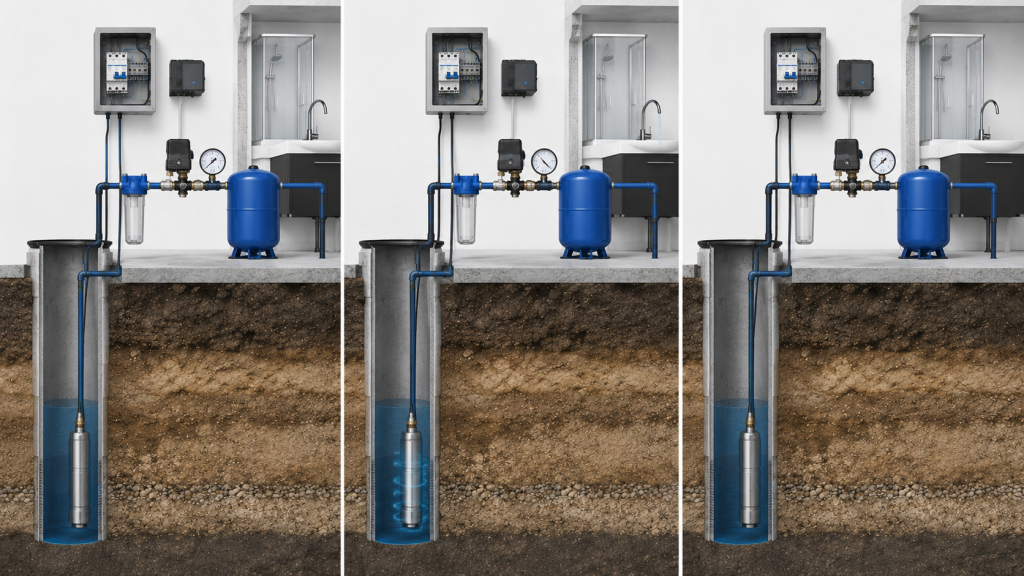

Как работает автоматика скважинного насоса

Рассмотрим обычный цикл системы с механическим реле и гидроаккумулятором.

Краны закрыты, водоразбора нет. Давление находится выше нижней уставки, поэтому двигатель остановлен.

Пользователь начинает расходовать воду. Часть ее поступает из гидроаккумулятора, а давление постепенно уменьшается. Когда стрелка манометра доходит до настроенного значения ON, реле меняет положение контактов и запускает насос.

Пока идет водоразбор, насос обеспечивает подачу. После закрытия крана вода продолжает поступать в гидроаккумулятор, из-за чего давление повышается.

При достижении OFF реле отключает двигатель.

Если в этот момент отдельное защитное устройство обнаруживает нехватку воды, оно должно иметь возможность остановить насос независимо от обычной логики работы по давлению.

Как настроить автоматику

Для механического реле важны три величины: нижняя уставка ON, верхняя OFF и разница между ними.

Слишком узкий диапазон способен привести к лишним переключениям. Завышенная верхняя уставка создает другую проблему: насос может длительно работать, пытаясь достичь давления, которое конкретная система фактически обеспечить не может.

Перед регулировкой желательно убедиться, что манометр исправен, гидроаккумулятор находится в рабочем состоянии, а водопровод герметичен.

После изменения настроек не стоит оценивать результат по одному пуску. Проведите несколько циклов и запишите фактическое давление старта и остановки. Если значения повторяются, автоматика работает предсказуемо.

Конкретные значения ON и OFF выбирают по характеристикам насоса, гидроаккумулятора и всей системы водоснабжения, а не по универсальному шаблону. Подбор рабочих порогов подробно разобран в материале «Какое должно быть давление в насосной станции», а порядок работы с пружинами реле — в статье «Реле давления насосной станции: как заменить и настроить».

Как проверить правильность подключения

После первого запуска необходимо проверить не только факт работы насоса, но и поведение всей системы.

Обратите внимание на следующие признаки:

Если несколько последовательных циклов проходят одинаково, давление не «плавает», а автоматика включается и отключается в ожидаемых точках, монтаж можно считать предварительно проверенным.

Почему автоматика работает неправильно

Если насос набрал установленное давление, но продолжает работать, проблема может быть связана непосредственно с реле давления. В такой ситуации необходимо отдельно проверить его контакты, мембрану, импульсный канал и настройки. Пошаговый разбор — в материале «Насос не отключается: неисправности реле давления воды».

Типичные ошибки при подключении

Даже правильно подобранные компоненты не гарантируют нормальную работу, если при монтаже допущены ошибки.

Чаще всего проблемы возникают, когда:

Еще одна ошибка – собирать систему из компонентов, каждый из которых сам по себе подходит, но имеет несовместимые рабочие параметры.

Какую автоматику выбрать для скважинного насоса

Реле давления и гидроаккумулятор

Такой вариант удобен, когда требуется понятная система управления по давлению и запас воды в гидробаке. Отдельные элементы можно диагностировать и заменять независимо друг от друга.

Электронный блок управления

Контроллер объединяет часть функций в одном корпусе. В зависимости от модели он может реагировать на давление, проток, отсутствие воды, выполнять автоматический перезапуск и другие операции.

Перед выбором важно проверить, рассчитан ли блок на ток конкретного двигателя и подходит ли его логика работы для данной системы.

Автоматика с отдельной защитой от сухого хода

Такой вариант нужен там, где контроль наличия воды имеет повышенное значение. Например, при нестабильном уровне в скважине или ограниченном дебите.

Подбирать управление только по мощности двигателя неправильно. Учитывают рабочий ток, диапазон давления, производительность насоса, особенности водоразбора, наличие гидроаккумулятора и требуемые виды защиты. Готовые устройства собраны в разделах каталога «Управление насосами» и «Регуляторы давления».

FAQ

Как подключить автоматику к скважинному насосу?

Сначала формируют гидравлическую часть системы, устанавливают элементы контроля и защиты, после чего выполняют электрическое подключение по документации конкретных устройств. Затем автоматику настраивают и проверяют в работе.

Как реле давления подключается к глубинному насосу?

Реле должно получать давление из напорной магистрали. В электрической части оно либо коммутирует допустимую нагрузку напрямую, либо управляет контактором, если ток двигателя выше возможностей его контактов.

Обязательно ли устанавливать гидроаккумулятор?

Для классической схемы с механическим реле гидроаккумулятор выполняет важную функцию: создает запас воды и сокращает количество пусков. Электронные системы могут строиться иначе, поэтому необходимость бака зависит от типа автоматики. О вариантах без бака — в материале «Автоматика насоса без гидроаккумулятора».

Как подключается защита от сухого хода?

Все зависит от устройства. Реле давления, контроллер, датчик уровня и поплавковый выключатель работают по разным принципам и имеют разные схемы подключения. Ориентироваться необходимо на документацию выбранной модели.

Почему после открытия крана насос не запускается?

Сначала посмотрите на манометр. Возможно, давление еще не достигло нижней уставки. Если оно уже ниже ON, проверяют питание и цепь управления.

Почему скважинный насос не отключается?

Нужно сравнить показания манометра с OFF. Если установленное давление уже достигнуто, а двигатель продолжает работать, проверяют реле. Если давление физически не набирается, причину ищут также в гидравлической части системы.
