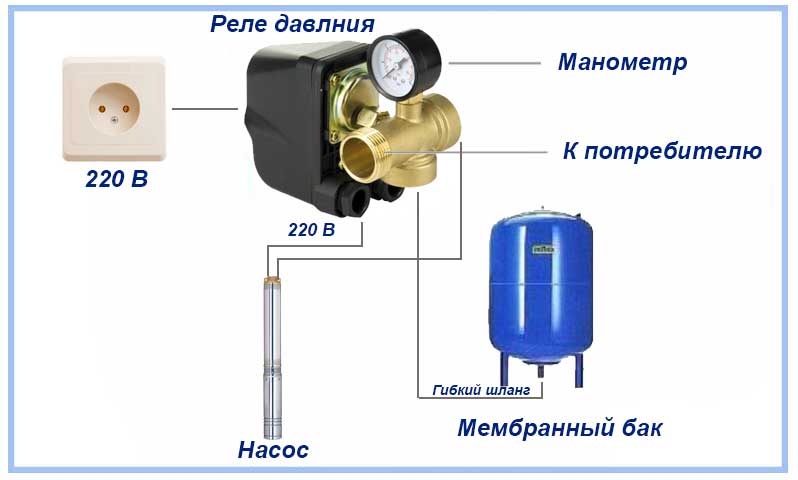

Схема подключения погружного насоса к мембранному баку

Использование погружных насосных систем с гидроаккумуляторами становится все более популярным для автономного водоснабжения коттеджей, дачных домов и частных участков. Такая система может поддерживать подачу воды без необходимости постоянного контроля, позволяя пользоваться водой из скважины или колодца автоматически и бесперебойно. Рассмотрим подробнее особенности работы, преимущества и правила установки насосов с гидроаккумуляторами.

Основные принципы и устройство гидроаккумулятора

Гидроаккумулятор (или гидробак) представляет собой емкость, разделенную мембраной, которая заполняется водой и воздухом. Она снабжена клапаном для подкачки воздуха. Внутри бака мембрана удерживает воду, а сжатый воздух помогает поддерживать давление в системе, автоматически регулируя включение и выключение насоса. Для поддержания чистоты и предупреждения коррозии резервуары снабжают резиновыми камерами. Это решение позволяет воде оставаться чистой и сохранять свои свойства.

Гидроаккумулятор выполняет несколько функций: он поддерживает давление, создает резерв воды, снижает нагрузку на насос и предотвращает гидроудары. Использование бака позволяет насосу реже включаться, что экономит электроэнергию и продлевает срок службы системы.

Как работает насосная система с гидроаккумулятором?

Работа насоса с гидроаккумулятором строится на взаимодействии воды и воздуха в баке. Насос подает воду в мембрану, создавая давление. Как только давление достигает установленного значения, насос отключается. При потреблении воды, давление в баке падает, и насос снова включается, наполняя резервуар. Вся система контролируется реле давления, которое управляет работой насоса, обеспечивая бесперебойное водоснабжение без вмешательства пользователя. Подобрать подходящие регуляторы давления для автоматизации системы можно в каталоге Waterkom.

Разновидности гидроаккумуляторов

Существуют два основных типа гидробаков:

1.   Открытые баки требуют регулярной подкачки воздуха из-за естественного испарения воды и обеспечивают меньшую защиту от коррозии.

2.   Закрытые баки более устойчивы к коррозии, не требуют частой подкачки и обеспечивают длительную службу благодаря конструкции с мембраной из резины или бутила.

В зависимости от типа насоса, можно выбрать горизонтальную или вертикальную установку гидробака. Модели с горизонтальной установкой часто монтируются непосредственно на насос.

Подключение и установка гидроаккумулятора

Для подключения гидробака можно использовать несколько схем, подходящих для различных типов насосов. Если используется поверхностный насос, гидробак можно подключить с реле давления и манометром для контроля рабочего давления. Такая конструкция защищает систему от перегрузок и обеспечивает стабильное водоснабжение. Если применяется погружной насос, настройка реле давления и выбор подходящего объема бака особенно важны для предотвращения перегрева и продления срока службы насоса.

Схема подключения включает следующие этапы:

1.   Провести водопровод и разместить кабель насоса.

2.   Установить гидроаккумулятор и настроить реле давления.

3.   Закрепить обратный клапан и сливной кран для контроля уровня воды.

После установки необходимо проверить давление в баке (обычно до 1,5 атм). Это обеспечивает правильное функционирование системы, предотвращая скачки давления и обеспечивая равномерное распределение воды в системе.

Как выбрать подходящий гидроаккумулятор?

При выборе гидробака учитывают следующие параметры:

·     Тип бака: мембранный или баллонный. Мембранные баки имеют каучуковую мембрану, которая минимизирует контакт воды с металлом.

·     Объем: определяется числом пользователей и потребляемой водой. Например, для семьи из четырех человек обычно подходит бак на 24 литра.

·     Установка: горизонтальная или вертикальная. Выбор зависит от расположения насоса и пространства для монтажа.

Профессионалы часто используют формулы и таблицы для расчета оптимального объема гидробака. На практике для домашнего использования бака на 24 литра обычно достаточно, однако, при больших расходах или частых перебоях с электричеством может потребоваться объем до 100 литров.

Подключение гидроаккумулятора: ключевые моменты

Правильное подключение требует внимательности к деталям:

1.   Закрепите все элементы системы на штуцере с пятью выходами разного диаметра, что упростит дальнейшее обслуживание.

2.   Настройте реле давления для поддержания стабильного давления.

3.   Погрузите насос в скважину на глубину, соответствующую его характеристикам и обеспечьте страховку тросом.

Правильная настройка обеспечивает бесперебойное водоснабжение и равномерное давление, защищая систему от резких перепадов.

Возможные неисправности и их устранение

Частой проблемой в гидробаках является повреждение мембраны, что приводит к частым включениям насоса. В этом случае рекомендуется заменить мембрану или подкачать воздух через клапан. При падении давления проверьте целостность труб и, при необходимости, наладьте систему.

Гидроаккумулятор в системе водоснабжения позволяет не только стабилизировать подачу воды, но и продлить срок службы насоса. Использование гидробака позволяет предотвратить перегрузки, избежать гидроударов, а также создать запас воды, что особенно важно при перебоях с электричеством.

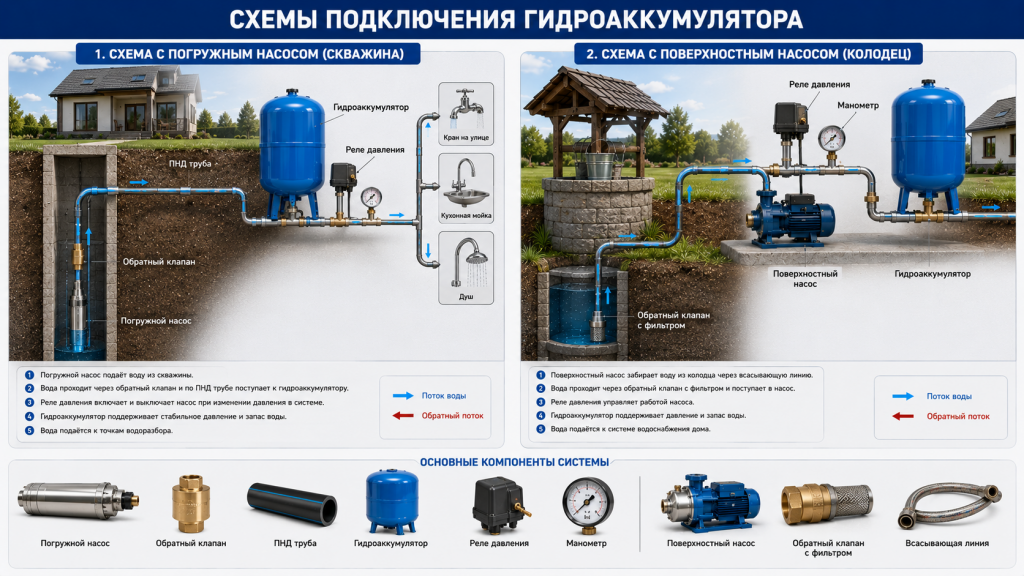

Схема подключения гидроаккумулятора к погружному насосу

При схеме с погружным насосом оборудование для подъема воды находится в скважине, а гидроаккумулятор, автоматика и контрольные приборы устанавливаются уже на поверхности: в доме, кессоне, техпомещении или узле ввода воды. Такая схема применяется, когда источник глубокий и поверхностный насос не может стабильно забирать воду.

В систему входят:

• скважина – источник воды;

• погружной насос – поднимает воду с глубины;

• обратный клапан – не дает воде уходить обратно после остановки насоса;

• ПНД труба – подает воду от насоса к дому или техническому узлу;

• гидроаккумулятор – создает запас воды под давлением и снижает количество запусков насоса;

• реле давления – включает и отключает насос по заданным порогам;

• манометр – показывает текущее давление в системе;

• точки водоразбора – краны, душ, бойлер, фильтры, полив, бытовая техника.

Последовательность подключения обычно такая: погружной насос опускают в скважину, после него ставят обратный клапан, далее подключают ПНД трубу, которая выводится к гидроаккумулятору. Возле бака собирают узел управления: пятиходовой штуцер, реле давления и манометр. После этого линия уходит к потребителям.

Принцип работы простой. При открытии крана давление в системе падает. Реле фиксирует снижение и включает насос. Насос подает воду в гидроаккумулятор и дальше к точкам водоразбора. Когда давление достигает верхнего порога, реле отключает питание. Обратный клапан удерживает воду в трубе, поэтому система не опустошается после каждого цикла. Для глубоких источников воды подойдут скважинные погружные 4-х дюймовые насосы.

Схема подключения гидроаккумулятора к поверхностному насосу

С поверхностным насосом схема строится иначе. Сам насос не опускают в воду, а размещают рядом с источником: в доме, кессоне, утепленном шкафу, подвале или отдельном помещении. Вода поступает к нему по всасывающей трубе из колодца, емкости или неглубокой скважины.

Главное отличие от погружной схемы – наличие всасывающей магистрали. Она должна быть герметичной по всей длине. Любая слабая резьба, подсохшее уплотнение или трещина на трубе дают подсос воздуха, из-за чего насос теряет подачу, работает рывками или не набирает давление.

Поверхностный насос обычно используют там, где вода находится неглубоко. Это колодцы, накопительные емкости, летние системы полива, дачные водопроводы и неглубокие скважины. Для глубокого источника такая схема не подходит, потому что насос физически ограничен по всасыванию.

Подключение выглядит так: из источника идет всасывающая труба с обратным клапаном, затем вода поступает в насос, после насоса – в гидроаккумулятор и распределительную линию. Реле давления и манометр устанавливают рядом с баком или на пятиходовом штуцере.

Что нужно для подключения гидроаккумулятора

Для нормальной сборки системы нужен не только сам бак. Гидроаккумулятор работает правильно только в связке с арматурой и автоматикой.

Основные элементы:

• гидроаккумулятор – принимает часть воды и поддерживает давление без постоянного запуска насоса;

• пятиходовой штуцер – объединяет бак, насосную линию, реле давления, манометр и выход к потребителям;

• реле давления – управляет насосом автоматически;

• манометр – нужен для настройки и контроля работы;

• обратный клапан – удерживает воду в трубе после остановки насоса;

• гибкая подводка – снижает нагрузку на соединения и упрощает монтаж бака;

• фитинги и соединительные элементы – обеспечивают сборку узла без перекосов и протечек.

Все резьбовые соединения нужно уплотнять аккуратно. Перетяжка фитингов так же вредна, как и слабая затяжка: можно повредить резьбу, корпус штуцера или пластиковые элементы.

Пошаговая инструкция по подключению гидроаккумулятора

1. Сначала устанавливают обратный клапан. В системе с погружным насосом его ставят после насоса или используют встроенный, если он предусмотрен конструкцией. В схеме с поверхностным насосом клапан размещают на конце всасывающей трубы или перед насосом по схеме монтажа.

2. Далее подключают гидроаккумулятор. Чаще всего бак соединяют с системой через пятиходовой штуцер. Один выход идет к насосу, второй – к водопроводу, остальные используются для реле давления, манометра и подключения бака.

3. После этого монтируют реле давления. Его важно ставить в точке, где оно будет видеть реальное давление системы, а не искаженные показатели на удаленном участке трубы. Манометр подключают рядом, чтобы при настройке сразу видеть нижний и верхний пороги.

4. Перед запуском проверяют давление воздуха в гидроаккумуляторе. Делают это при отключенном насосе и слитой воде. Если бак уже заполнен водой, показания будут неверными.

5. Первый запуск выполняют с открытым контролем по манометру. Насос должен включиться, заполнить систему, поднять давление до верхнего порога и отключиться. После открытия крана давление должно снижаться постепенно, без резких провалов и частых коротких включений.

Типичные ошибки при подключении гидроаккумулятора

Самая частая ошибка – отсутствие обратного клапана. Без него вода уходит обратно в источник или трубу, насос запускается чаще, а система теряет давление после остановки.

Неправильное давление в гидробаке также быстро дает проблемы. Если воздуха слишком мало, бак почти не работает как накопитель. Если слишком много – вода плохо заходит внутрь, насос включается короткими циклами.

Реле давления нельзя ставить в случайном месте. При удаленной или неправильно выбранной точке монтажа автоматика получает неточные данные. В результате насос может отключаться раньше, включаться слишком поздно или работать нестабильно.

Негерметичные соединения приводят к утечкам, подсосу воздуха и падению давления. Особенно критично это для поверхностного насоса, где всасывающая линия должна быть полностью плотной.

Трубы неподходящего диаметра ограничивают поток. Слишком узкая линия создает сопротивление, снижает производительность и увеличивает нагрузку на насос.

Еще одна ошибка – запуск без контроля давления. После монтажа нужно проверить, при каком значении насос включается, где отключается и как ведет себя система при открытии крана. Без этой проверки можно не заметить неправильную настройку реле или сбой гидроаккумулятора.

Какое давление должно быть в гидроаккумуляторе после подключения

Воздух в гидроаккумуляторе настраивают не произвольно, а под запуск насоса. Бак должен начать отдавать воду до того, как автоматика включит насос. Поэтому давление в воздушной камере делают ниже точки включения примерно на 0,1–0,3 бар.

Пример: если реле запускает насос при 1,6 бар, в пустом гидробаке выставляют около 1,3–1,5 бар. Точное значение зависит от высоты подачи, количества этажей, длины труб и нужного напора на кранах.

Для обычной бытовой системы чаще применяют включение в пределах 1,5–2 бар. Но ориентироваться только на усредненное число нельзя: бак, реле давления и насос должны работать в одной связке.

Проверку выполняют при отключенном питании и слитой воде. Если мерить давление в заполненном баке, показание будет неверным. В процессе эксплуатации воздух постепенно уходит через ниппель и мембрану, поэтому контроль нужен регулярно. При просадке давления гидроаккумулятор теряет полезный объем, а насос начинает запускаться чаще.

FAQ

Можно ли подключить гидроаккумулятор без реле давления?

Технически бак можно врезать в линию, но без реле давления насос не получит нормального автоматического управления. Он не будет корректно включаться и отключаться по давлению, поэтому для бытовой системы такой вариант не подходит.

Где устанавливать обратный клапан?

В схеме с погружным насосом клапан ставят после насоса или используют встроенный элемент. При поверхностном насосе его обычно размещают на всасывающей линии, чтобы вода не уходила обратно в колодец или скважину.

Какой объем гидроаккумулятора выбрать?

Объем зависит от расхода воды, мощности насоса и количества точек водоразбора. Малый бак дает частые включения, большой уменьшает нагрузку на насос и делает систему стабильнее.

Почему насос часто включается после подключения?

Чаще всего причина в неправильном давлении воздуха в баке, малом объеме гидроаккумулятора, утечке в системе или неверной настройке реле давления.

Нужно ли накачивать воздух в новый гидробак?

Да, давление нужно проверить до запуска. Заводская накачка не всегда подходит под конкретную систему. Воздух выставляют при отключенном насосе и пустом баке.
