Замена насоса в скважине: как правильно снять и установить новый
Заменить насос в скважине своими руками можно, если оборудование можно безопасно поднять, а новый насос соответствует параметрам скважины и системы водоснабжения. Работы выполняют последовательно: отключают питание, извлекают старый насос, проверяют причину неисправности, собирают новый насосный узел, опускают его на расчетную глубину, подключают систему и проверяют работу.
Когда требуется замена насоса в скважине
Замену насоса назначают по результатам диагностики. Сначала необходимо убедиться, что неисправность связана именно с насосным оборудованием, а не с электропитанием, автоматикой, трубопроводом или изменением уровня воды в скважине.
Признаки неисправного насоса:
- вода из крана не поступает совсем;
- напор заметно упал по сравнению с прежним;
- насос включается и отключается с перебоями;
- из скважины слышны шум или гул, корпус вибрирует;
- двигатель перегревается и уходит в защиту.
Что проверить перед заменой насоса
Новый насос подбирают по фактическим параметрам скважины. Часть данных можно найти в паспорте, остальное сверяют на самом оборудовании.
Данные, которые нужны для покупки:
- глубина скважины и фактическая глубина установки старого насоса;
- статический уровень воды, то есть уровень в состоянии покоя;
- динамический уровень — уровень воды во время работы насоса;
- производительность насоса, м³/ч, и требуемый напор, м;
- наружный диаметр насоса и внутренний диаметр обсадной трубы;
- напряжение и тип электропитания;
- сечение и состояние электрического кабеля;
- состояние напорной трубы и страховочного троса;
- предполагаемый режим работы насоса;
- качество воды, особенно при наличии песка и механических примесей.
Как подготовиться к замене скважинного насоса
Порядок подготовки:
- Отключить насос от сети и выключить вводной автомат.
- Обесточить реле давления, блок защиты и преобразователь.
- Убедиться прибором, что напряжения на клеммах нет.
- Сбросить давление в системе через ближайший кран.
- Освободить площадку вокруг оголовка и разложить брезент под трубу.
- Подготовить новый насос, трос, зажимы, муфты, хомуты и необходимый инструмент.

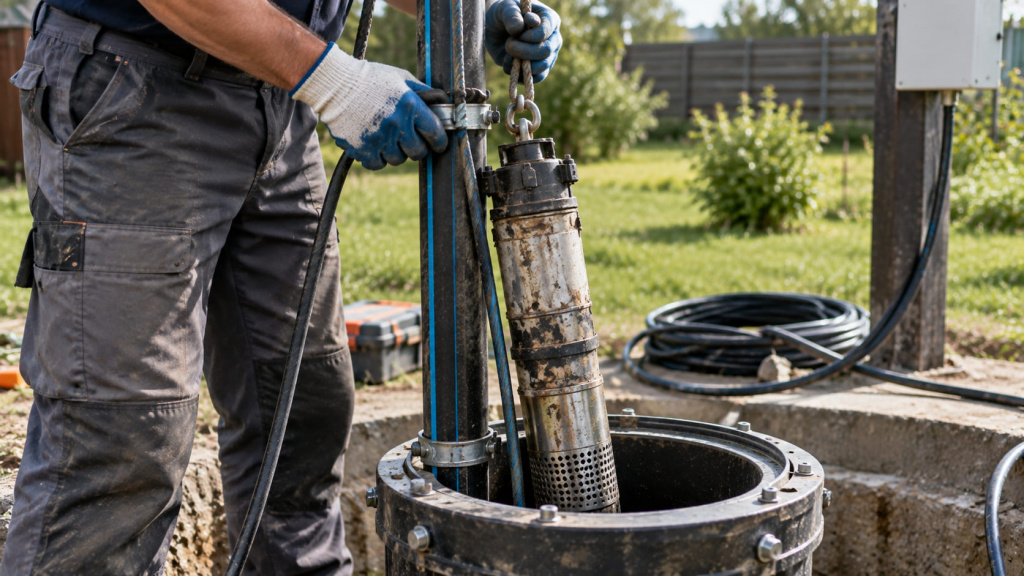

Как достать насос из скважины
Подъем — одна из самых трудоемких частей замены. Насос поднимают за напорную трубу и страховочный трос, контролируя положение кабеля, поэтому работу выполняют с учетом веса оборудования и способа его подвески.
Отключение и освобождение оборудования
Сначала насос отсоединяют от системы. Дальше последовательность действий следующая:
- снять крышку оголовка или открыть кессон;
- отсоединить кабель в клеммной коробке;
- разъединить муфту или гайку на напорной трубе;
- слить воду из поднимаемого участка;
- освободить трос из зажима и уложить кабель свободной петлей.
Перед подъемом желательно уменьшить вес поднимаемого узла, насколько это предусмотрено конструкцией системы. При этом необходимо учитывать массу насоса, трубы, воды в трубопроводе и других элементов подвески.
Подъем насоса
Насос поднимают вертикально, не отклоняя трубу в сторону.
Правила подъема:
- тянуть равномерно, без рывков и раскачивания;
- распределять нагрузку между предусмотренными для подъема элементами;
- следить, чтобы кабель поднимался вместе с трубой и не зацеплялся за обсадную колонну;
- останавливаться, если сопротивление при подъеме резко увеличилось.
Кабель не предназначен для удержания веса насосного оборудования. Если использовать его как грузовой элемент, можно повредить жилы или изоляцию, после чего кабель может стать причиной неисправности или осложнить дальнейший демонтаж.
Количество людей и необходимость грузоподъемного оборудования определяют по общей массе узла, конструкции оголовка, длине подвески и условиям работы. Если оборудование тяжелое или его нельзя безопасно удерживать вручную, используют подходящее грузоподъемное приспособление.
Что делать, если насос застрял
Если насос при подъеме уперся и не перемещается, не следует увеличивать усилие. Причиной может быть зацеп кабеля, отложения, деформация обсадной трубы или другая механическая проблема.
Причины застревания:
- петля кабеля, зажатая между насосом и трубой;
- заиливание корпуса и отложения на стенках;
- деформация обсадной колонны;
- повреждение или смещение элементов подвески.
Запрещенные действия:
- тянуть насос за электрический кабель;
- наращивать усилие рычагом, домкратом или автомобилем;
- резко раскачивать оборудование;
- продолжать подъем, не выяснив причину заклинивания.
Если безопасно освободить оборудование не удается, работы прекращают и обращаются к специалистам. Для извлечения застрявшего насоса может потребоваться специальный инструмент и обследование состояния скважины.
Осмотр старого насоса после демонтажа
Поднятый насос осматривают и проверяют:
- вмятины, трещины и следы ударов об обсадную трубу;
- потемнение или оплавление корпуса;
- целость кабеля и герметичность муфты;
- забитые песком или илом входные отверстия;
- состояние соединений и элементов крепления;
- состояние напорной трубы и страховочного троса.
Следы перегрева, механических повреждений, загрязнения или проблем с электропитанием важно учитывать перед установкой нового оборудования. Если причина выхода старого насоса из строя сохранилась, новый насос может столкнуться с той же проблемой.
Если рабочая часть забита песком или илом, дополнительно оценивают состояние скважины и необходимость ее очистки.
Как выбрать новый насос для скважины
Если старый насос устраивал по напору и производительности, можно рассмотреть замену на аналогичную модель. Если же параметры водоснабжения изменились или прежний насос работал нестабильно, новый насос подбирают по совокупности характеристик:
- производительность — должна соответствовать водопотреблению объекта и возможностям скважины;
- напор — учитывают динамический уровень воды, высоту подъема, длину и сопротивление трубопровода, а также необходимое давление в системе;
- глубина установки — насос должен быть рассчитан на работу на фактической глубине погружения и соответствовать требованиям производителя по минимальному и максимальному погружению;
- диаметр корпуса — наружный диаметр насоса должен соответствовать внутреннему диаметру обсадной трубы с необходимым зазором для свободного спуска и подъема;
- мощность, напряжение и тип электропитания — должны соответствовать характеристикам оборудования и параметрам электрической сети;
- качество воды — при наличии песка или других механических примесей необходимо учитывать допустимое содержание загрязнений для конкретной модели;
- режим работы — учитывают частоту запусков, продолжительность непрерывной работы и другие ограничения, указанные производителем.
Названия «скважинный», «глубинный» и «погружной» в каталогах могут использоваться для близких по назначению видов оборудования. При выборе ориентируются не только на название, но и на конструкцию, характеристики конкретной модели и условия ее эксплуатации.
Выбирать насос только по производительности или мощности нельзя. Две модели с одинаковой мощностью могут иметь разный напор, производительность и конструктивные размеры. Если насос не соответствует глубине установки и гидравлическим параметрам системы, он может не обеспечить требуемое давление или работать с перегрузкой. Поэтому перед покупкой сопоставляют характеристики насоса с параметрами скважины и всей системы водоснабжения.

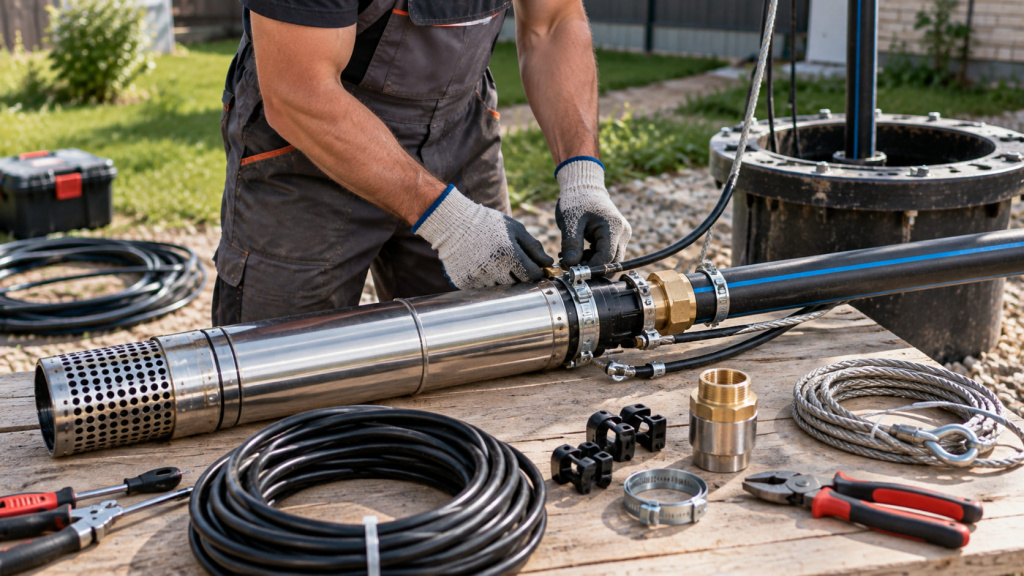

Как подготовить новый насос к установке
Узел собирают на поверхности целиком и только потом опускают в скважину.
Подготовка насосного оборудования к погружению:
- Проверить комплектацию и осмотреть корпус с кабелем.
- Навернуть на патрубок переходник под трубу с уплотнением.
- Проверить наличие встроенного обратного клапана и установить внешний, если это предусмотрено схемой системы и в насосе нет необходимого клапана.
- Закрепить напорную трубу предусмотренным способом.
- Пропустить трос через штатные проушины и надежно зафиксировать его.
- Выполнить кабельное соединение способом, предусмотренным производителем, и закрепить кабель на трубе так, чтобы исключить провисание, перетирание и повреждение изоляции.
- При необходимости проверить сопротивление изоляции перед спуском.
Кабельное соединение должно быть рассчитано на постоянное погружение в воду и выполнено способом, предусмотренным производителем оборудования. Некачественная герметизация соединения может привести к повреждению кабеля и отказу насоса.

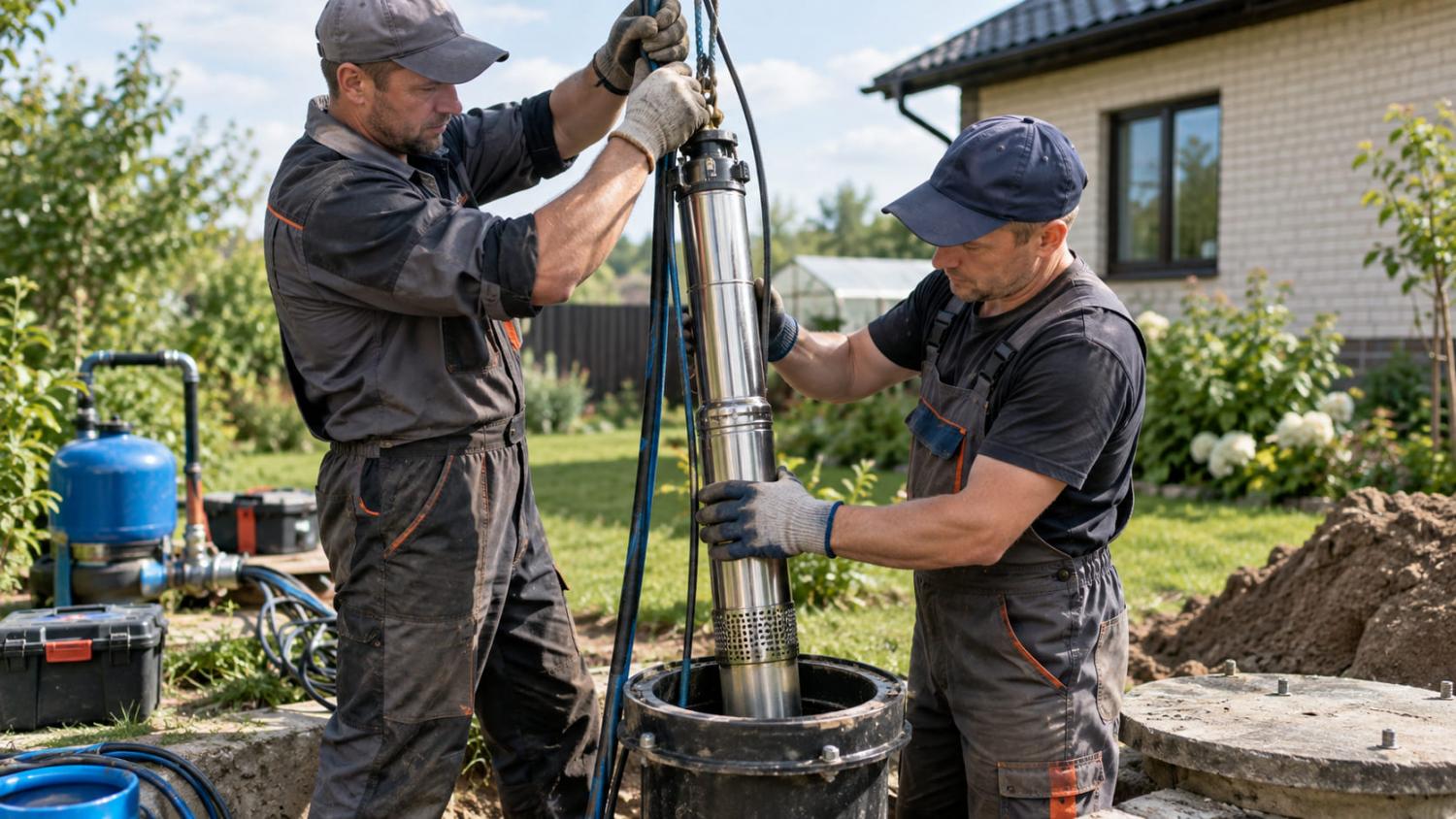

Как установить насос в скважину своими руками
Процесс спуска повторяет подъем в обратном порядке.
Порядок монтажа:
- Разложить собранный узел на брезенте вдоль площадки.
- Проверить затяжку соединений, крепление троса и кабеля.
- Опустить насос строго вертикально, не задев корпусом край обсадной трубы.
- Спускать оборудование медленно, контролируя положение трубы, троса и кабеля.
- Следить, чтобы кабель уходил вниз без петель и не перетирался о стенки обсадной трубы.
- Остановиться на расчетной глубине.
- Закрепить трос в зажиме оголовка и снять нагрузку с трубы в соответствии с конструкцией системы.
- Смонтировать оголовок, подключить трубу к системе, а кабель к автоматике.

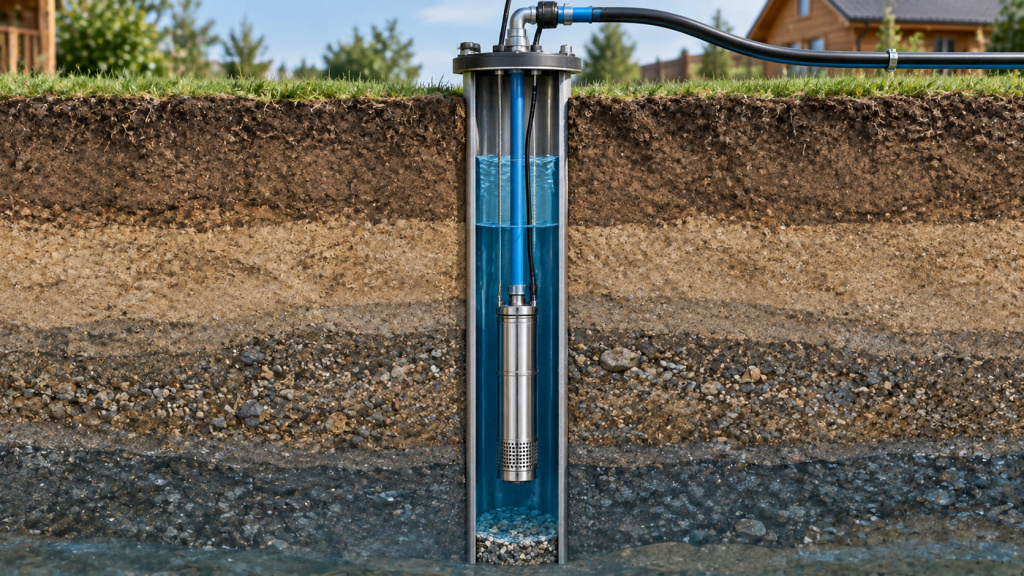

На какую глубину устанавливать насос
Насос устанавливают ниже динамического уровня воды с учетом минимальной глубины погружения, указанной производителем, и на достаточном расстоянии от дна скважины. Это позволяет обеспечить необходимое охлаждение двигателя и снизить риск попадания песка и других механических примесей во входную часть насоса.
При определении глубины установки учитывают:
- глубину скважины;
- статический уровень воды — уровень воды в состоянии покоя;
- динамический уровень — уровень воды во время работы насоса;
- производительность и режим работы скважины;
- требования производителя конкретной модели насоса;
- расстояние от насоса до забоя.
Важно различать глубину скважины, уровень воды и фактическую глубину подвеса. Глубина скважины показывает расстояние до забоя, а статический и динамический уровни характеризуют положение воды. Поэтому насос нельзя устанавливать только по принципу «опустить как можно глубже».
Если динамический уровень неизвестен, его определяют по результатам замера во время работы скважины с учетом фактического режима водоразбора. Полученное значение используют вместе с характеристиками насоса и данными из паспорта оборудования для определения глубины подвеса.
Универсальной глубины установки для всех скважин и насосов нет. Окончательное положение оборудования должно соответствовать характеристикам конкретной скважины и требованиям производителя насоса.
Подключение и проверка после замены
Первый пуск выполняют после проверки всех соединений и готовности системы к работе.
После запуска проверяют:
- правильность подключения и заземления;
- отсутствие подтеков в оголовке и на резьбовых соединениях;
- стабильность подачи воды;
- чистоту воды после начала откачки;
- давление по манометру и работу реле;
- посторонние звуки и вибрацию;
- работу защиты от сухого хода.
После первого запуска систему проверяют в нескольких рабочих циклах. Оценивают стабильность подачи, давление в системе, работу автоматики, отсутствие протечек, постороннего шума и вибрации. Если характеристики заметно отличаются от ожидаемых, необходимо определить причину до продолжительной эксплуатации насоса.
Основные ошибки замены насоса
При самостоятельной замене чаще всего допускают следующие ошибки:
- покупают насос только по мощности прежней модели, не рассчитывая необходимый напор;
- поднимают или опускают оборудование за электрический кабель;
- не используют предусмотренный страховочный трос;
- повреждают кабель при спуске или подъеме;
- допускают удары корпуса насоса об обсадную трубу;
- используют ненадежные соединения напорной трубы;
- недостаточно защищают и герметизируют кабельное соединение;
- устанавливают насос без учета динамического уровня и требований производителя;
- запускают новый насос, не устранив причину неисправности старого оборудования.
Что делать, если новый насос не подает воду
Отсутствие воды сразу после замены может быть связано с подключением, электрикой, настройками системы, глубиной подвеса или параметрами скважины.
Проверяют:
- Напряжение на клеммах и состояние автомата.
- Подключение кабеля и целость муфты.
- Настройки реле давления и защиты от сухого хода.
- Наличие воды в скважине и динамический уровень.
- Глубину подвеса, поскольку насос мог оказаться выше уровня воды.
- Напорную трубу на заломы и соответствие насоса высоте подъема.
- Герметичность соединений и правильность подключения оборудования.
Если причина не найдена, узел поднимают повторно и осматривают соединения. Не следует сразу предполагать неисправность нового насоса: сначала проверяют внешние причины, связанные с электропитанием, автоматикой, трубопроводом и условиями работы скважины.
Частые ситуации после замены и что проверить
| Ситуация | Возможная причина | Что проверить |
|---|---|---|
| Насос не подает воду | Питание, подключение, глубина подвеса | Напряжение, кабель, автоматику, уровень воды |
| Воды мало, напор слабый | Ошибка подбора, залом трубы, низкий уровень | Напор и подачу модели, трубу, уровень воды |
| Корпус вибрирует | Перекос узла или повреждение | Положение насоса, крепление трубы и троса |
| Насос не удается поднять | Заклинивание, петля кабеля, деформация колонны | Ход троса и трубы, причину заклинивания |
| Новый насос вскоре отказал | Причина поломки старого не устранена | Режим пусков, защиту от сухого хода |
| Подтеки в оголовке | Негерметичное соединение | Резьбу, уплотнение, затяжку муфты |
Где купить насос на замену
Если насос вышел из строя, подобрать новое оборудование вы можете в каталоге Waterkom. Мы официальный представитель Pedrollo в России, поэтому в наличии скважинные насосы под разные диаметры обсадных труб, а вместе с ними оголовки, муфты, тросы, кабель и автоматика защиты.
Комплект удобно собрать сразу целиком, чтобы не докупать необходимые элементы в день монтажа. Есть доставка по всей России. Если сомневаетесь в выборе модели, менеджер поможет подобрать насос с учетом параметров скважины и системы водоснабжения.
Частые вопросы
Можно ли заменить насос в скважине своими руками?
Самостоятельная замена возможна, если конструкция скважины, масса насосного узла и способ его подъема позволяют безопасно выполнить работы. При большом весе оборудования, сложном доступе, заклинивании насоса или необходимости грузоподъемной техники лучше обратиться к специалистам.
Как поменять насос в скважине своими руками?
Обесточить систему, отсоединить оборудование, поднять старый насос, проверить причину неисправности. Затем подобрать и собрать новый насосный узел, опустить его на расчетную глубину, подключить систему и проверить работу оборудования.
Как снять погружной насос из скважины?
Насос поднимают за предусмотренные для этого элементы подвески, контролируя напорную трубу и страховочный трос. Подъем выполняют медленно, без рывков. Электрический кабель используют только для подключения и контроля его положения, а не для удержания веса оборудования.
Как понять, что насос пора менять?
Основные признаки — отсутствие воды, снижение напора, перебои в работе, посторонний шум, вибрация или перегрев двигателя. Перед заменой необходимо проверить питание, кабель, автоматику, уровень воды и другие элементы системы.
Какой насос выбрать для замены в скважине?
Диаметр насоса подбирают по внутреннему диаметру обсадной трубы с учетом требований производителя конкретной модели. Напор рассчитывают по динамическому уровню воды, высоте подъема, потерям в трубопроводе и требуемому давлению в системе. Необходимую производительность определяют по параметрам скважины и фактическому водопотреблению объекта.
Что делать, если старый насос застрял в скважине?
Остановить подъем и не наращивать усилие. Тянуть за кабель, использовать рычаг или резко раскачивать оборудование нельзя, поскольку это может повредить насос, кабель или обсадную колонну. Если безопасно освободить насос не удается, следует обратиться к специалистам.
Что проверить после установки нового насоса?
Проверяют правильность подключения и заземления, герметичность соединений, стабильность подачи воды, давление в системе, работу автоматики, отсутствие постороннего шума и вибрации, а также работу защиты от сухого хода.
