Подключение насосной станции к скважине

Подключение насосной станции к скважине выполняется своими руками за один день. Станцию размещают в теплом помещении или кессоне, всасывающую линию из ПНД-трубы с обратным клапаном опускают в источник, затем собирают напорную часть, подключают электрику и заполняют насос водой. Из инструментов понадобятся разводные ключи, фум-лента или пакля и нож для труб.

Параметр	Значение
Сложность	средняя, доступна без опыта
Время монтажа	4–8 часов
Глубина всасывания	до 8 м от оси насоса
Базовый комплект	станция, ПНД-труба, обратный клапан, фильтр, арматура

Правильный монтаж насосной станции на даче — ключ к стабильному водоснабжению и долгой службе оборудования. В этой инструкции мы подробно разберем, как подключить гидростанцию, выполнить установку водонасосной станции, произвести подключение водонасосной станции, а также дадим советы по монтажу насосных станций в частных условиях.

Как работает насосная станция

Понимание принципа действия упрощает и монтаж, и поиск неисправностей. Станция объединяет четыре узла — поверхностный насос, гидроаккумулятор, реле давления и манометр. Насос поднимает воду из источника и нагнетает ее в мембранный бак, где запас хранится под давлением. Реле следит за показателями в сети — на нижнем пороге оно включает двигатель, на верхнем отключает. Обратный клапан на всасывающей линии удерживает воду в трубе после остановки, поэтому насосу не приходится заполняться заново перед каждым пуском.

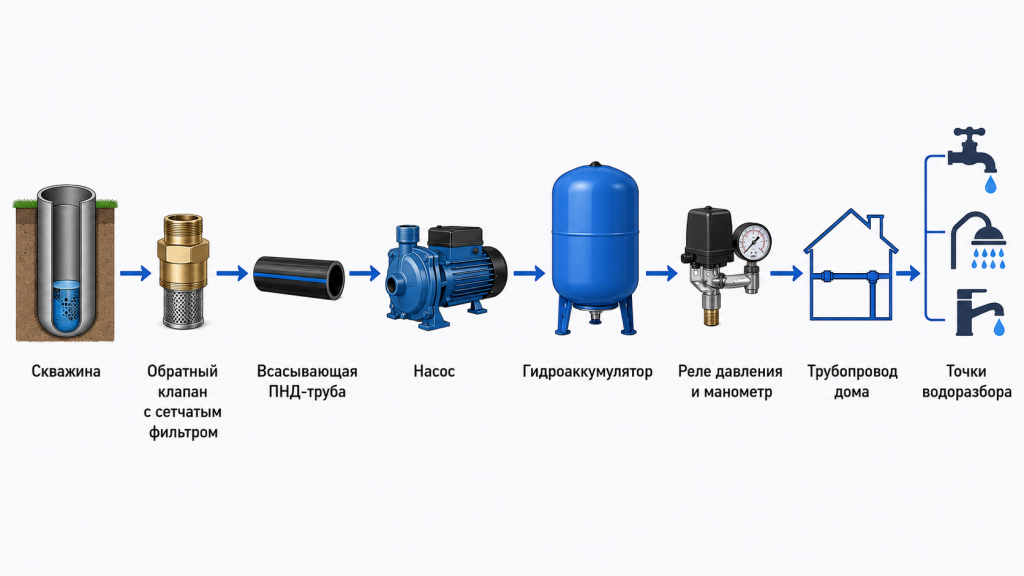

Схема движения воды выглядит так:

Гидроаккумулятор сокращает число пусков двигателя и сглаживает перепады напора, а реле автоматизирует цикл. Без этих узлов насос запускался бы на каждое открытие крана и быстро исчерпал бы ресурс. Существует и другая схема — автоматика насоса без гидроаккумулятора на электронном блоке управления, однако у нее свои условия применения и требования к стабильности источника.

Когда для скважины нужна насосная станция

Поверхностный насос поднимает воду за счет разрежения, и физика ограничивает такой подъем восемью метрами. На практике закладывают запас — стабильная подача сохраняется до глубины 7 м с учетом потерь в трубе и клапане.

Ориентироваться нужно на динамический уровень, а не на глубину самой скважины. Это отметка, на которой вода устанавливается во время откачки, и летом она опускается ниже статической.

Принцип выбора простой:

• динамический уровень выше 7 м от оси насоса — поверхностная станция справится;

• уровень на границе 7–8 м — поможет выносной эжектор, который увеличивает глубину всасывания до 15–20 м ценой снижения производительности;

• уровень ниже 8 м — нужен погружной насос, поверхностная станция воду не поднимет.

✅ Полезно знать

Каждые 10 м горизонтальной всасывающей трассы отнимают около 1 м допустимой глубины подъема, поэтому размещайте станцию как можно ближе к скважине.

Подготовка к монтажу

Перед тем как приступить к монтажу насосной станции на даче, необходимо подготовить все необходимое:

• Выбор места установки. Станция должна быть в сухом, защищенном от морозов помещении или в утепленном шкафу.

• Подготовка фундамента. Надежное основание — это бетонная плитка или утрамбованная площадка, выдерживающая вес станции.

• Подводка труб и кабеля. Трубопровод (вода из скважины и к точкам водоразбора) и электрическая линия должны быть проложены до станции с запасом длины.

• Дополнительные элементы. Фильтры, обратные клапаны, манометры, шаровые краны — все должно быть заранее приобретено.

Требования к месту установки

Установка насосной станции допускается в котельной, подсобном помещении, приямке кессона или утепленной пристройке, где:

• температура — стабильно выше +5 °C, замерзшая вода разрывает корпус насоса и мембранный бак;

• вентиляция — приток воздуха отводит конденсат и защищает двигатель с автоматикой от коррозии;

• защита от влаги — станцию поднимают на подставку 15–20 см, прямое попадание воды на электрику недопустимо;

• шум — поверхностный насос слышен через перекрытия, поэтому его не размещают под спальнями, а под основание подкладывают виброковрик;

• обслуживание — вокруг оборудования оставляют свободный доступ к реле, манометру и заливной горловине.

Если все пять условий соблюдены, оборудование отслужит заявленный производителем срок без сезонных поломок.

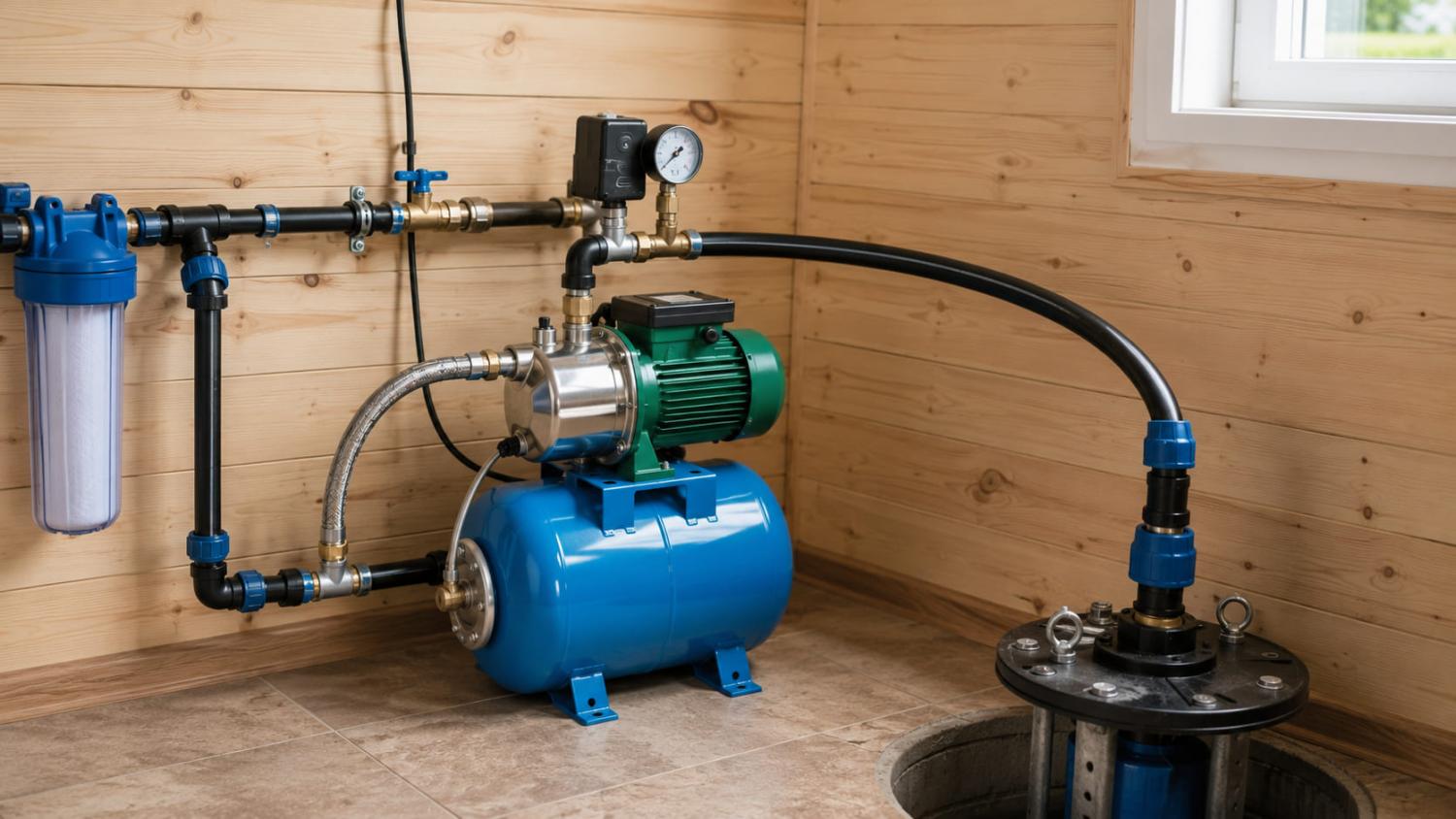

Что понадобится для подключения насосной станции

Монтаж насосной станции затягивается, когда элементы докупают в процессе, поэтому комплект собирают заранее.

Элемент	Назначение
Насосная станция	подъем воды и автоматизация подачи
ПНД-труба 32 мм	всасывающая и напорная линии
Обратный клапан с сеткой	удержание воды в трубе, защита от мусора
Фильтр грубой очистки	защита насоса и мембраны от песка
Манометр	контроль давления в сети
Реле давления	автоматика пуска и остановки
Гидроаккумулятор	запас воды и защита от частых пусков
Шаровые краны	отсечение узлов для ремонта
Фитинги ПНД, американки	разборные соединения
Фум-лента, пакля, герметик	уплотнение резьбы

Перед началом работ проверьте по чек-листу, что:

• сечение кабеля соответствует мощности двигателя;

• длины трубы хватает с запасом 0,5–1 м;

• резьбы фитингов совпадают с патрубками станции;

• в щитке выделен отдельный автомат, контур заземления исправен.

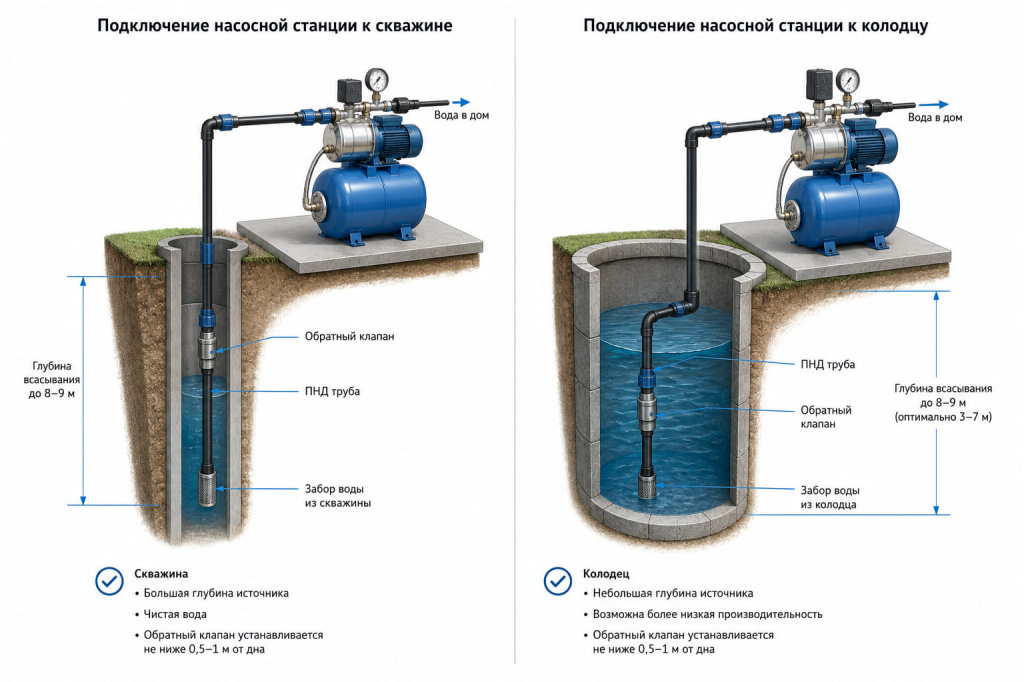

Как подключить насосную станцию к скважине: подробная инструкция

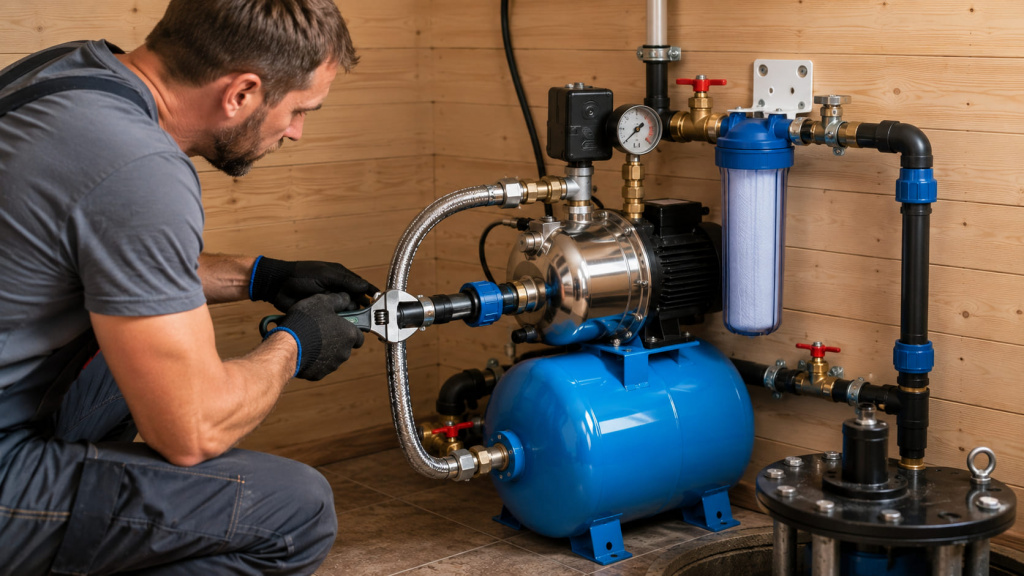

Разберем подробно, как подключить насосную станцию своими руками:

1. Трубопровод готовят заранее — ПНД-трубу нарезают с запасом, торцы обрабатывают фаской, чтобы фитинг сел без перекоса. Всасывающий участок прокладывают с равномерным подъемом к насосу, ведь «горбы» на трассе собирают воздух и срывают подачу.

2. Обратный клапан с сетчатым фильтром монтируют на конце всасывающей трубы и опускают в скважину — минимум 30 см от дна и 50 см под динамическим уровнем. Такое положение защищает от подсоса песка и воздуха.

3. Всасывающую линию собирают на компрессионных фитингах и герметизируют каждую резьбу — на всасывании даже точечный подсос воздуха лишает насос производительности.

4. Линию присоединяют к входному патрубку станции через американку, чтобы узел разбирался без демонтажа трубы. Корпус выставляют по уровню и крепят анкерами к основанию.

5. Выносной гидроаккумулятор врезают в напорную линию рядом со станцией и проверяют давление воздуха в мембране автомобильным манометром — спущенная мембрана собьет автоматику еще до наладки.

6. Реле давления ставят на штатный пятивыводной штуцер вместе с манометром. Заводские уставки на первых порах не трогают.

7. Кабель заводят через отдельный автомат, корпус заземляют. Розетка без заземляющего контакта для станции не подходит.

8. Все соединения осматривают до пуска, сомнительные резьбы перепаковывают — течь под рабочим давлением проявится сильнее, чем на сухой системе.

Алгоритм подключения: как подключить гидростанцию

В табличном виде монтаж и подключение выглядят следующим образом:

Шаг	Действие	Контроль
1	подготовка трассы	подъем к насосу без «горбов»
2	обратный клапан с сеткой	30 см от дна, 50 см под уровнем
3	всасывающая линия	герметичность каждой резьбы
4	установка станции	корпус по уровню, крепление
5	гидроаккумулятор	давление воздуха в мембране
6	реле и манометр	заводские уставки
7	электрика	отдельный автомат, заземление
8	опрессовка	осмотр всех соединений

✅ Совет специалиста.

Поставьте перед входным патрубком фильтр с прозрачной колбой — по ней видно, заполнена ли всасывающая линия водой, и не придется каждый раз вскрывать заливную горловину.

Особенности подключения насосной станции к колодцу

Колодец проще скважины по монтажу — широкая шахта не ограничивает диаметр трубы и доступ к клапану. Отличия сводятся к четырем пунктам:

• глубину всасывания считают от зеркала воды, а не от оголовка, и обычно она не превышает 5–6 м;

• горизонтальный участок от дома до колодца длиннее, поэтому его потери закладывают в расчет подъема;

• трубу заводят через стенку ниже глубины промерзания либо утепляют греющим кабелем;

• клапан с сеткой подвешивают на тросе в 30–40 см от дна, чтобы не затягивать ил.

Защита от воздуха та же — герметичные соединения и линия без «горбов». В остальном монтаж повторяет скважинный.

Какие трубы лучше использовать

Материал всасывающей и напорной линий влияет на потери напора и срок службы системы. На практике выбирают из трех вариантов.

Материал	Преимущества	Недостатки
ПНД-труба	не корродирует, гнется, служит до 50 лет, недорогая	боится ультрафиолета, нужны компрессионные фитинги
Армированный шланг	быстрый монтаж, гибкость	без спиральной арматуры сплющивается на всасывании, недолговечен
Металлическая труба	жесткость, прочность	коррозия, вес, трудоемкий монтаж

Стандартом для частного дома стала ПНД-труба диаметром 32 мм — она перекрывает потребности станции по расходу и не зарастает изнутри.

✅ Частая ошибка

Экономия на диаметре — линия 25 мм вместо 32 мм увеличивает потери на всасывании, и станция недобирает паспортную глубину подъема.

Как установить водонасосную станцию: важные моменты

• Используйте трубы с минимальным диаметром потерь, иначе потребуется лишнее давление.

• Обязательно оставьте люфт для обслуживания.

• Убедитесь, что гидроаккумулятор правильно ориентирован и закреплен.

• Проверьте герметичность соединений еще до первого пуска.

Подключение водонасосной станции: проверка и запуск

• Заполните насос и всасывающую линию водой, чтобы избежать сухого хода.

• Откройте шаровые краны.

• Включите питание — гидростанция должна автоматически набрать давление.

• Проверьте работу в разных режимах: мелкий и крупный водоразбор.

• Убедитесь, что автоматика срабатывает корректно: насос должен включаться при снижении давления и отключаться при достижении заданного значения.

Первый запуск насосной станции

Пуск «на сухую» выводит из строя торцевое уплотнение за считанные минуты, поэтому порядок действий соблюдают строго:

1. Через заливную горловину корпус насоса и всасывающую линию заполняют водой до перелива.

2. Пробку заворачивают, выпуская остатки воздуха.

3. Открывают ближайший кран и включают питание — первые одну-три минуты вода выходит с воздухом, подача выравнивается не сразу.

4. Когда струя стала ровной, кран закрывают и наблюдают за манометром — давление растет до верхнего порога, после чего реле останавливает двигатель.

5. Кран открывают снова и проверяют автоматику — на нижнем пороге насос обязан запуститься сам.

6. Все соединения осматривают под рабочим давлением.

7. Если давление не набирается, питание отключают, воду доливают и цикл повторяют.

✅ Проверка перед первым запуском

Убедитесь, что корпус залит водой до перелива, краны на напорной линии открыты, обратный клапан погружен, а заземление подключено, — только после этого подавайте питание.

Проверка работы насосной станции после первого запуска

После первого запуска важно убедиться, что насосная станция работает стабильно во всех режимах. Для проверки откройте один или несколько водоразборных кранов и проследите, чтобы насос автоматически включался при снижении давления и отключался после достижения установленного значения.

Во время проверки рекомендуется контролировать показания манометра, отсутствие посторонних шумов, вибраций и утечек. Если насос слишком часто включается, не набирает давление или не отключается, необходимо повторно проверить герметичность всасывающей линии, настройки реле давления и давление воздуха в гидроаккумуляторе.

Что делать, если насосная станция не качает воду

Большинство отказов после самостоятельного монтажа связано со всасывающей линией, и устраняются они без сервисного центра.

Проблема	Возможная причина	Решение
Насос гудит, воды нет	воздух во всасывающей линии	долить воду, перепаковать соединения
Вода уходит из корпуса после остановки	неисправный обратный клапан	промыть или заменить клапан
Подача пропала в жару	динамический уровень опустился ниже клапана	заглубить клапан, дождаться восстановления уровня
Давление не растет	негерметичные соединения, подсос воздуха	опрессовать линию, заменить уплотнения
Станция не включается	нет питания, сработала защита	проверить автомат, кабель, реле
Насос не отключается	утечка в напорной части, открытый кран	проверить краны и соединения после станции

Если причина не нашлась за полчаса, линию разбирают по узлам от клапана к насосу — дефект почти всегда обнаруживается на стыках.

Советы по монтажу насосных станций и дальнейшей эксплуатации

• При длине трубопровода более 20–30 м устанавливайте предфильтры и компенсаторы.

• Используйте энергоэффективные насосы для экономии электричества.

• Следите за состоянием мембраны гидроаккумулятора — ее ресурс ограничен.

• Регулярно проверяйте фильтры, манометры и состояние соединений.

• При температуре ниже точек замерзания утеплите линию или включайте обогрев при простое.

Частые ошибки при установке насосных станций

Чтобы избежать неполадок, важно учесть распространенные ошибки:

• Неправильная длина трубопровода. Слишком короткий или длинный трубопровод может влиять на работу системы. При необходимости его длину можно увеличить, но это добавит к стоимости установки.

• Неплотные соединения. Используйте специальные инструменты для надежного соединения резьбовых соединений.

• Низкое давление в гидроаккумуляторе. При недостаточном давлении в гидробаке используйте насос для его стабилизации.

После установки насосной станции обязательно выполните тестовый запуск системы. Он включает запуск насоса, выход воздуха из системы и проверку на герметичность.

Ошибки, которые проявляются не сразу

Часть ошибок вскрывается через недели эксплуатации.

Ошибка	Последствие	Профилактика
Нет обратного клапана	вода уходит в скважину, пуск «на сухую»	клапан с сеткой на конце линии
Заниженный диаметр трубы	потери напора, недобор глубины	ПНД 32 мм на всасывании
Слишком длинная всасывающая линия	срыв подачи в жару	станция ближе к источнику
Нет заземления	риск поражения током	отдельный автомат и контур заземления
Сбитые уставки реле	частые пуски либо слабый напор	заводские настройки до наладки
Нет защиты от сухого хода	сгоревшее уплотнение и двигатель	реле потока или датчик уровня

✅ Важно.

Если дебит скважины нестабилен, поставьте защиту от сухого хода сразу — ремонт двигателя обойдется в несколько раз дороже датчика.

Рекомендации по подключению насосной станции своими руками

При затягивании резьбовых соединений всегда используйте ключ для достижения полной герметичности. Это поможет избежать протекания воды и повысить срок службы оборудования. Для предотвращения холостого хода насоса можно использовать рециркуляцию с краном для регулировки интенсивности потока.

Обслуживание станции включает в себя:

• Проверку резьбовых соединений.

• Чистку фильтров.

• Регулировку реле.

• Контроль давления в гидробаке.

Автономная насосная станция в частном доме позволяет создать надежную систему водоснабжения с постоянным напором. Благодаря гидроаккумулятору вода будет доступна даже при перебоях с электричеством. Основные преимущества установки насосной станции:

• Независимость от централизованного водоснабжения.

• Поддержание постоянного напора и давления.

• Запас воды на случай аварийных ситуаций.

• Экономия на потреблении электричества.

Подключение насосной станции обеспечит стабильное водоснабжение и комфортное использование воды в любых условиях.

Как обслуживать насосную станцию

Краткий перечень работ приведен в предыдущем разделе, а полный регламент выглядит так:

• раз в месяц — сверка показаний манометра с порогами реле и осмотр соединений на подтеки;

• раз в 3 месяца — промывка фильтра грубой очистки и колбы тонкой механики;

• раз в 6 месяцев — проверка давления воздуха в гидроаккумуляторе автомобильным манометром на опорожненной системе;

• раз в год — ревизия контактов реле, подтяжка электрических клемм, осмотр мембраны.

Перед зимой в неотапливаемом помещении станцию консервируют — питание отключают, воду сливают через дренажную пробку, всасывающую линию продувают, гидроаккумулятор опорожняют полностью. Весной перед пуском корпус заново заполняют водой и повторяют процедуру первого запуска.

Когда требуется ремонт насосной станции

Регулярное обслуживание позволяет предупредить большинство неисправностей, однако в некоторых случаях требуется полноценный ремонт оборудования. Поводом для диагностики являются отсутствие подачи воды, невозможность набрать рабочее давление, постоянная работа двигателя без отключения, сильная вибрация, перегрев электродвигателя или появление протечек.

Причиной неисправности могут быть повреждение мембраны гидроаккумулятора, износ рабочих элементов насоса, неисправность реле давления, обратного клапана, электродвигателя или нарушение герметичности трубопроводов. При обнаружении подобных признаков рекомендуется прекратить эксплуатацию станции до устранения неисправности.

Частые вопросы

Как подключить насосную станцию к скважине?

Всасывающую ПНД-трубу с обратным клапаном опускают в скважину, подключают к входному патрубку станции, собирают напорную линию с арматурой, подводят электрику с заземлением, заполняют насос водой и запускают систему.

Можно ли установить насосную станцию самостоятельно?

Да, монтаж занимает 4–8 часов и не требует специального инструмента — достаточно разводных ключей, ножа для труб и уплотнительных материалов. Электрическую часть без опыта лучше доверить электрику.

Какой диаметр трубы использовать?

Для всасывающей линии стандарт — ПНД 32 мм. Меньший диаметр увеличивает потери и сокращает допустимую глубину подъема.

Нужно ли заполнять насос водой перед запуском?

Обязательно. Пуск с пустым корпусом за минуты разрушает торцевое уплотнение, воду заливают через горловину до перелива.

Почему насос не качает воду?

Чаще всего виноват воздух во всасывающей линии, неисправный обратный клапан или упавший динамический уровень. Диагностику начинают с доливки воды и проверки герметичности соединений.

Почему насос часто включается?

Типичные причины — спущенная мембрана гидроаккумулятора, утечка в напорной линии или сбитые пороги реле. Начинают с проверки давления воздуха в баке.

Как проверить правильность подключения?

По полному циклу автоматики — насос набирает давление до верхнего порога и отключается, а после открытия крана самостоятельно запускается на нижнем. Соединения осматривают под рабочим давлением.

Можно ли подключить насосную станцию к колодцу?

Да, если зеркало воды не глубже 5-6 м от оси насоса. Трубу заводят ниже глубины промерзания, а клапан подвешивают над дном, чтобы не затягивать ил.

Нужно ли заземление?

Обязательно — станция сочетает воду и электричество, поэтому корпус заземляют, а линию защищают отдельным автоматом или УЗО.

Как подготовить насосную станцию к зиме?

В неотапливаемом помещении воду полностью сливают через дренажную пробку, линию продувают, гидроаккумулятор опорожняют. Весной систему заполняют заново и повторяют первый запуск.

На какой глубине размещают обратный клапан?

Минимум 30 см от дна скважины и не меньше 50 см под динамическим уровнем воды — так клапан не затягивает песок и не хватает воздух.

Сколько времени занимает монтаж?

Стандартное подключение к скважине рядом с домом занимает один рабочий день. Прокладка траншеи ниже глубины промерзания добавляет еще день-два.
