Устройство насоса: конструкция, принцип работы и основные элементы

Кратко: как устроен водяной насос

Водяной насос – это оборудование, которое перемещает воду и создает поток в системе. В большинстве бытовых моделей есть корпус, двигатель и гидравлическая часть. Двигатель передает механическую энергию рабочему органу, а тот воздействует на воду. В центробежном насосе эту функцию выполняет рабочее колесо, в объемных моделях – мембрана, поршень, шестерни или другой механизм.

Цепочка преобразования простая: двигатель → передача энергии рабочему органу → перемещение воды → создание потока и давления.

Что такое водяной насос и для чего он нужен

Водяной насос, который часто называют помпой, нужен для принудительного перемещения жидкости в тех случаях, когда естественного перепада высот или имеющегося давления недостаточно. Оборудование забирает воду из источника, передает потоку механическую энергию и направляет его дальше по трубопроводу.

Такие устройства используют для водоснабжения из скважин и колодцев, подачи воды на полив, перекачивания между резервуарами, отвода жидкости и повышения давления в сети. Сам насос не выполняет функцию накопителя: его задача заключается именно в создании и поддержании движения воды.

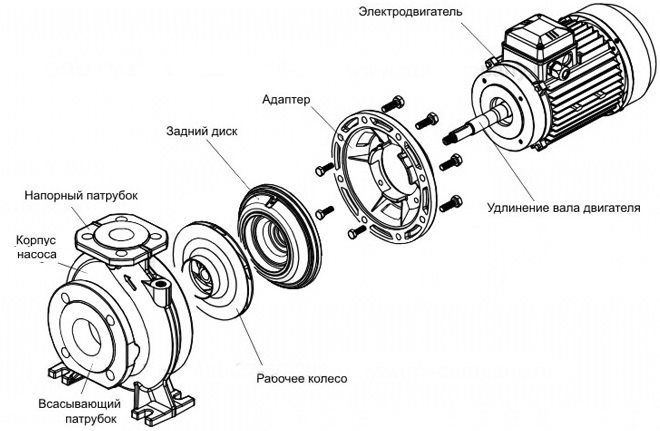

Из чего состоит водяной насос

Набор деталей зависит от принципа действия и конкретной модели, однако у большинства насосов можно выделить несколько базовых узлов, которые работают как единая система.

Корпус

Корпус служит основой всей конструкции: внутри него размещаются рабочие элементы, а форма внутренних каналов задает направление потока. Для изготовления применяют чугун, нержавеющую сталь, инженерные полимеры и другие материалы, подходящие под условия эксплуатации.

Двигатель

Электромотор является приводом насоса. Он преобразует электрическую энергию во вращательное движение и передает его на вал. Непосредственно с водой двигатель обычно не взаимодействует: за перемещение жидкости отвечает рабочая часть оборудования.

Рабочее колесо или крыльчатка

В центробежных моделях основную гидравлическую работу выполняет крыльчатка. Во время вращения ее лопатки захватывают воду, сообщают ей скорость и перемещают поток от центральной зоны колеса к внешнему диаметру. Далее жидкость направляется к выходу из корпуса.

Вал, подшипники и уплотнения

Вал связывает привод с рабочим колесом и передает ему крутящий момент. Подшипниковые узлы удерживают вал в нужном положении и обеспечивают его стабильное вращение с минимальным сопротивлением.

Уплотнения отделяют участки конструкции, где вода не должна проникать внутрь, и препятствуют появлению протечек в местах прохождения вращающихся деталей.

Входной и выходной патрубки

Патрубки образуют точки соединения насоса с трубопроводом. Через всасывающий вход жидкость попадает во внутреннюю часть оборудования, а через напорный выход уже ускоренный поток направляется дальше в систему водоснабжения.

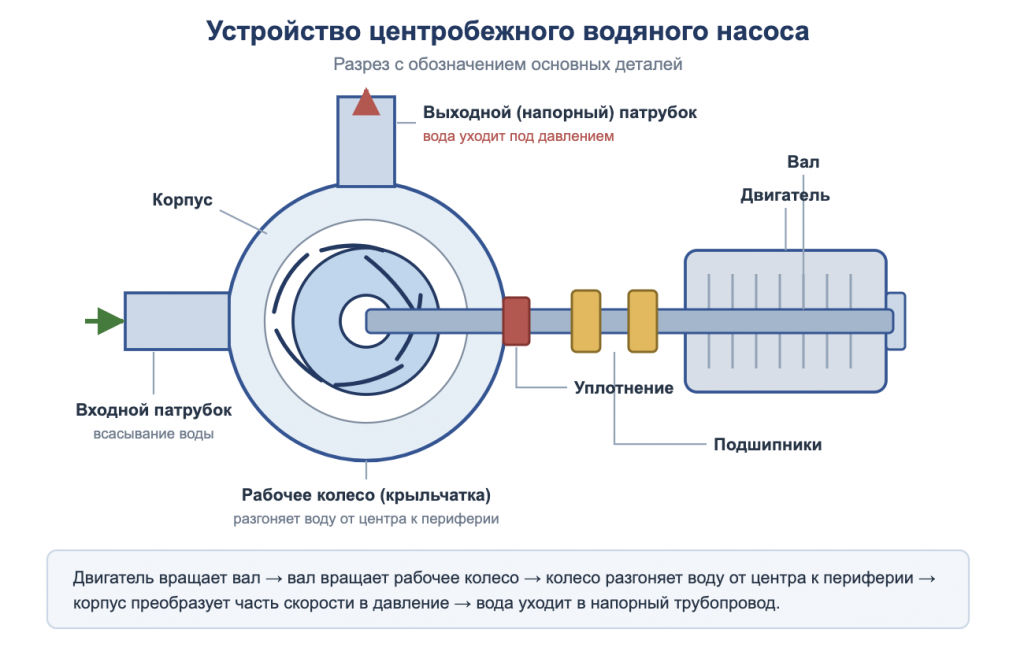

Детали связаны в одну цепочку: двигатель вращает вал, вал вращает рабочее колесо, колесо разгоняет воду, корпус превращает скорость в давление, а подшипники и уплотнения обеспечивают этой цепочке работоспособность. Схема водяного насоса в разрезе показывает эти узлы наглядно.

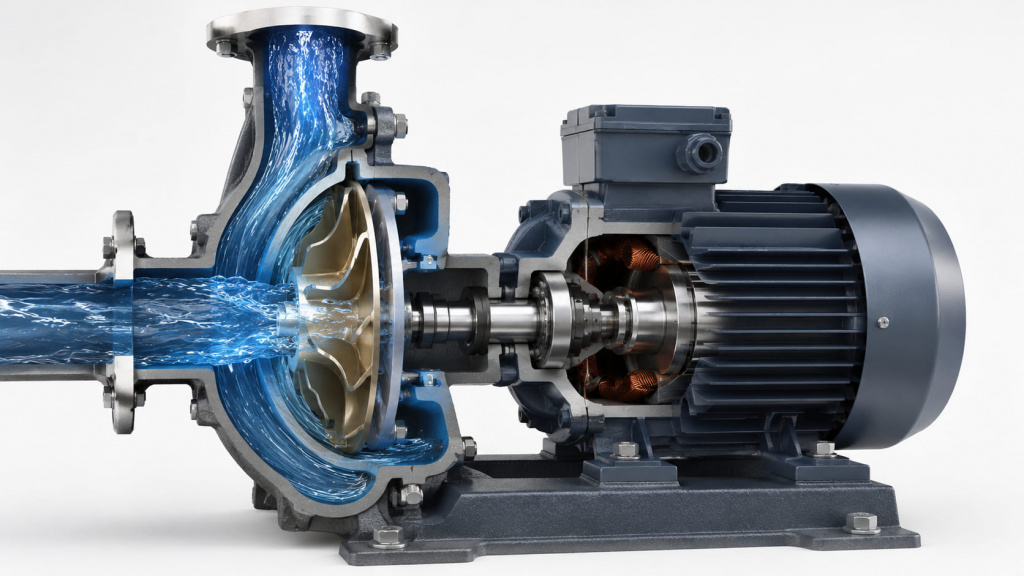

Как устроен центробежный водяной насос

Центробежная конструкция широко применяется в бытовом водоснабжении. Рабочий цикл выглядит так:

Одновременно в центральной части колеса создаются условия для поступления новой воды, поэтому при непрерывном вращении формируется постоянный поток. Именно поэтому одно вращение решает сразу две задачи: разгоняет жидкость и создает разницу давлений между входом и выходом.

Принцип работы водяного насоса

Общий принцип прост: двигатель получает электрическую энергию, превращает ее в механическую и передает рабочему органу. Тот воздействует на воду, создавая поток и необходимый напор.

Производительность показывает, какой объем воды насос перемещает за единицу времени. Напор характеризует способность потока преодолевать высоту подъема и гидравлическое сопротивление системы. Давление показывает, с какой силой вода воздействует на единицу площади в конкретной точке системы.

Эти показатели связаны, но не равны друг другу. При приближении к максимальному напору фактическая подача обычно уменьшается.

Что такое рабочее колесо и крыльчатка насоса

Рабочее колесо находится внутри гидравлической части центробежного насоса и закрепляется на валу. При вращении лопатки передают воде энергию и задают направление потока.

От диаметра, формы и количества лопаток зависят производительность, напор и эффективность насоса.

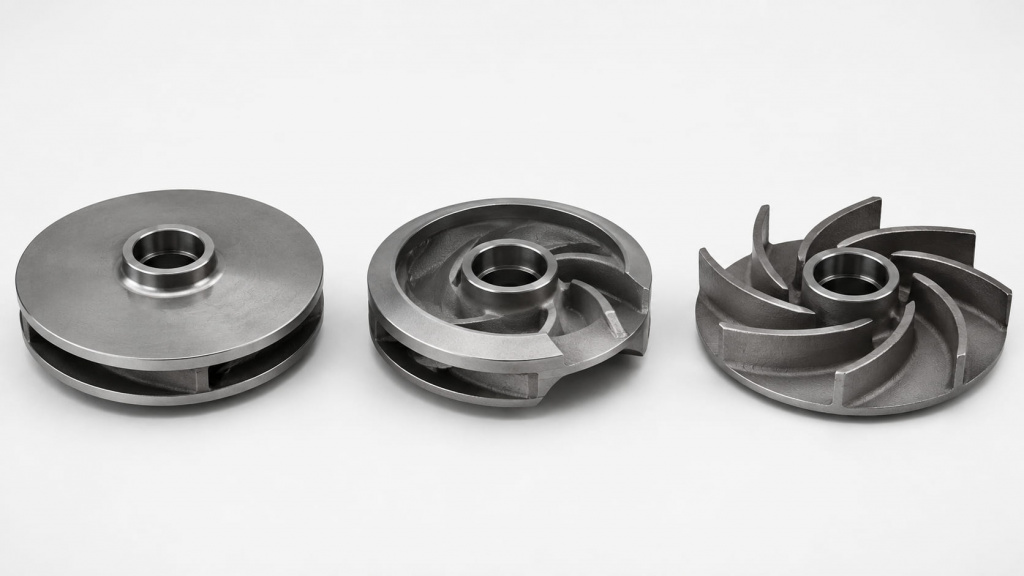

Рабочие колеса бывают:

Закрытые колеса эффективнее на чистой воде, открытые лучше переносят взвесь и мелкие включения.

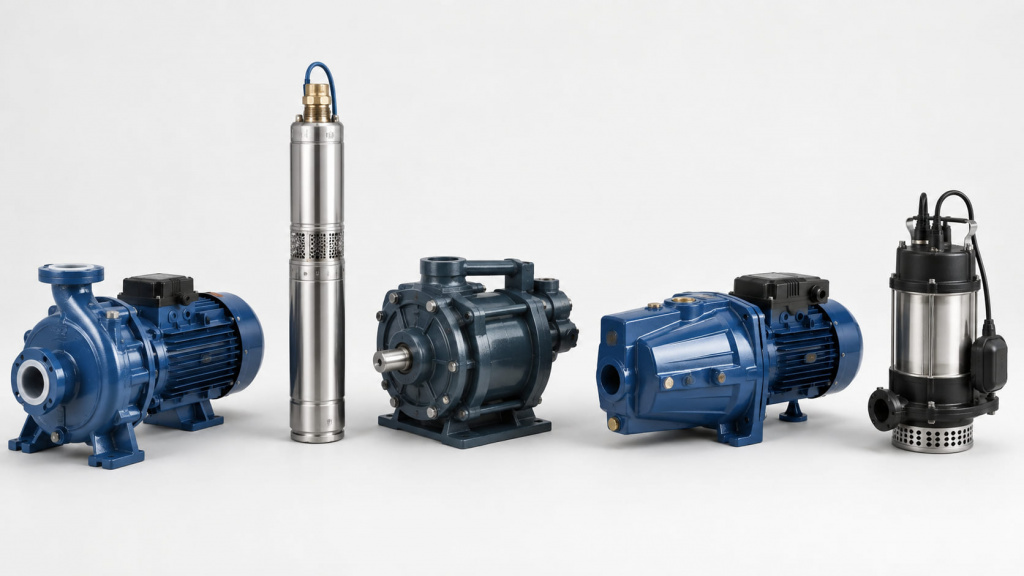

Какие бывают водяные насосы

Центробежные

Воду перемещает вращающееся рабочее колесо. Такие модели используют в водоснабжении, повышении давления и перекачке чистой воды. Конструкция центробежных насосов наиболее распространена в быту.

Объемные

Определенная порция жидкости перемещается за счет изменения объема рабочей камеры. Рабочим органом может быть поршень, мембрана или шестерни.

Погружные

Работают непосредственно в воде. К ним относятся многие скважинные и колодезные модели. Понятие «погружной» описывает способ установки, а не один конкретный принцип действия. О том, на какую глубину опускать насос в скважину, есть отдельный материал.

Поверхностные

Устанавливаются вне источника и забирают воду через всасывающую линию.

Струйные

Используют энергию движущегося потока для создания эффекта всасывания, например в эжекторных системах.

Динамические и объемные насосы: в чем разница

В динамических насосах рабочий орган непрерывно передает энергию потоку. К ним относятся центробежные модели. Их подача зависит от сопротивления системы и режима работы.

В объемных насосах жидкость перемещается отдельными порциями за счет изменения объема рабочей камеры.

Для обычной системы водоснабжения частного дома чаще применяют динамические центробежные насосы, однако выбор всегда зависит от условий эксплуатации.

От чего зависят характеристики насоса

При выборе и эксплуатации учитывают:

Напор и производительность связаны: при увеличении сопротивления системы расход обычно уменьшается. Поэтому максимальный напор и максимальную подачу нельзя воспринимать как показатели, которые насос выдает одновременно.

Выбирайте оборудование по рабочей точке – сочетанию требуемого расхода и напора в реальной системе, а не только по мощности двигателя.

Какие детали насоса чаще всего выходят из строя

Износ ускоряют песок, абразивные примеси, сухой ход, перегрев и работа вне допустимого режима. Например, повреждение рабочего колеса снижает производительность, изношенные подшипники проявляются гулом и вибрацией, а нарушение герметичности уплотнений приводит к протечкам.

Как понять, что насос работает неправильно

Если снизился напор или расход, сначала проверяют рабочее колесо, фильтры и трубопровод. Шум и вибрация могут указывать на проблемы с подшипниками, валом или рабочим колесом. Протечки часто связаны с уплотнениями или корпусом.

Если насос не запускается, проверяют питание, двигатель и автоматику. Если не отключается – реле давления, настройки и способность системы набрать заданное давление.

Когда вода идет рывками, стоит проверить гидроаккумулятор, автоматику и стабильность подачи из источника. При заметном перегреве оборудование лучше остановить до выяснения причины.

Как правильно выбрать насос

Насос подбирают под конкретную задачу. Для скважин обычно используют погружные модели, для неглубоких источников – поверхностные, для повышения давления – оборудование, рассчитанное на работу в существующей системе.

Учитывают:

Ориентироваться только на мощность двигателя нельзя. Более мощный насос не будет автоматически эффективнее, если его характеристики не соответствуют системе. О рабочем давлении в готовой системе – в материале «Какое должно быть давление в насосной станции».

FAQ

Как устроен водяной насос?

Внутри насоса объединены приводная и гидравлическая части. Электродвигатель создает движение, вал передает его рабочему механизму, а корпус направляет поток жидкости от входа к выходу.

Из чего состоит насос для воды?

Состав зависит от типа модели. В центробежных насосах обычно используются двигатель, вал, рабочее колесо, подшипники, уплотнения, корпус и патрубки. В других конструкциях рабочий орган может быть мембранным, поршневым или шестеренчатым.

Как работает водяной насос?

Двигатель преобразует электрическую энергию в механическую, после чего она передается рабочему органу. Именно он воздействует на жидкость, создавая поток и обеспечивая ее движение по системе.

Что такое рабочее колесо насоса?

Это вращающаяся деталь с лопатками, установленная на валу. Во время работы она ускоряет воду и направляет ее от центральной части к периферии, участвуя в формировании напора.

Чем отличается динамический насос от объемного?

В динамических моделях энергия непрерывно передается движущемуся потоку. Объемные насосы работают иначе: они захватывают определенную порцию жидкости и перемещают ее за счет изменения объема рабочей камеры.

Что чаще всего ломается в водяном насосе?

Наиболее уязвимыми могут быть подшипники, уплотнения, рабочее колесо и вал. Их состояние зависит от качества воды, наличия примесей, продолжительности работы и соблюдения допустимых режимов эксплуатации.
