Устройство канализационной насосной станции: промышленный стандарт, схемы и требования
Канализационная насосная станция (КНС) — это инженерный комплекс для перекачивания бытовых, ливневых и производственных сточных вод, когда самотёчный режим невозможен из-за рельефа, глубины заложения сетей или удалённости очистных. Иначе говоря, канализационная насосная станция — это узел, который принимает стоки в приёмный резервуар, подаёт их по напорному трубопроводу на последующую очистку и поддерживает стабильную, безопасную работу всей системы канализации.
Для промышленных объектов — заводов, логистических хабов, пищевых, химических и фарм-площадок — насосная станция фекальная (а точнее, сточно-фекальная) относится к критической инфраструктуре: сбой ведёт к остановке производственных линий, экологическим рискам и штрафам. Поэтому важно понимать устройство канализационной насосной станции, принципы резервирования и контроля, требования к кнс труба (напорно-всасывающим линиям) и регламентам эксплуатации.
1. Что такое КНС и как она работает
Что такое канализационная насосная станция в базовой конфигурации:
- Приёмный резервуар (мокрая камера или «мокрый колодец»), куда по самотёку поступают стоки.
- Один или несколько канализационных насосов (погружные/сухой установки), перекачивающих стоки в напорный коллектор.
- Арматура и кнс труба (напорные трубопроводы, обвязка, обратные и запорные клапаны, байпас).
- Система автоматического управления и диспетчеризации (датчики уровня, давления, вибрации, токовые реле, частотные приводы, SCADA/АСУ ТП).
- Система вентиляции и газоанализа (Н2S, CH4, CO2), взрывозащищённое исполнение по зонам.
- Резервирование питания (ИБП/ДГУ) и дублирование насосов N+1 или N+2.
Как работает канализационная насосная станция: по сигналам уровнемеров (минимум/старт/стоп/авария-переполнение) автоматика включает рабочий насос; при росте притока — подключает второй (каскад/параллель). Производительность согласуется с гидравликой коллектора частотным приводом. Стоки проходят через запорную арматуру и обратные клапаны, далее по напорной линии поступают в коллектор или на локальные очистные. При отказе рабочего насоса включается резервный; при авариях формируются сигналы в диспетчерский центр.

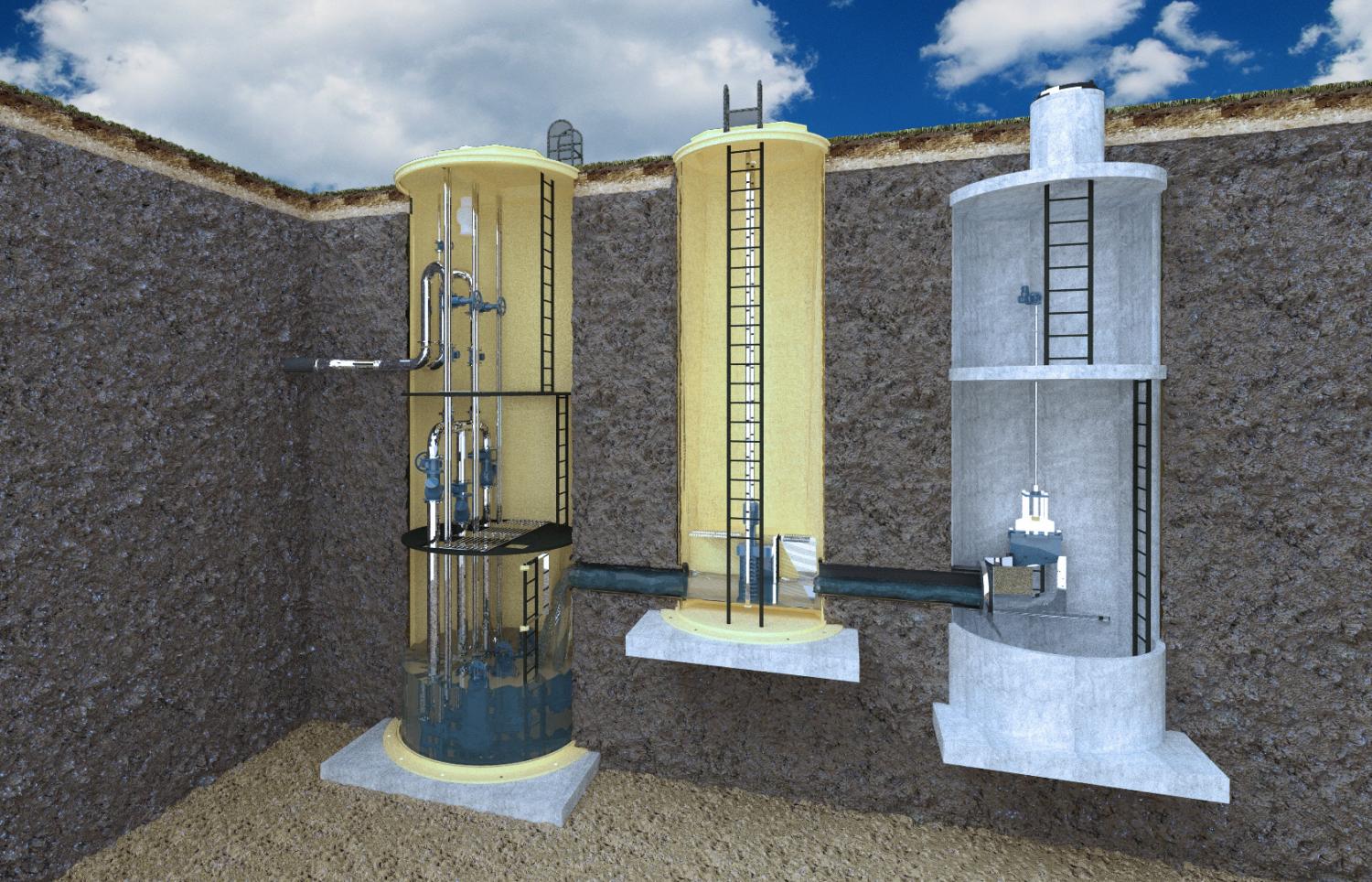

2. Устройство канализационной насосной станции: состав и варианты
2.1. Резервуар и гидравлика
Материал приёмного резервуара: ЖБ (монолит/кольца), стеклопластик (GRP), ПНД/ПП (полимерные КНС). Форма и входные патрубки спроектированы для предотвращения застойных зон и отложений. На входе — направляющая камера/демпфер, корзина-решётка или измельчитель (при промышленной загрузке). Внутренняя геометрия исключает «мертвые зоны» и вихри на входе насосов.
2.2. Насосный парк
Устройство канализационного насоса зависит от среды: фекальные, ливневые, промышленные стоки с волокнистыми и абразивными включениями. Чаще применяются погружные фекальные насосы с режущим механизмом или свободновихревым/одноканальным рабочим колесом (большой свободный проход). Для сточных вод небольшой агрессивности в составе общих систем допускаются погружные колодезные насосы соответствующего исполнения, однако в промышленности предпочтительны специализированные сточные модели.
Для подбора, сравнения и комплектации смежного оборудования переходите в общий каталог насосного оборудования Waterkom.
2.3. Трубопроводы и арматура (кнс труба)
- Напорные линии из стальных труб с антикоррозионным покрытием, нержавеющих сталей AISI 304/316, ПНД SDR-классов — в зависимости от давления/среды.
- Обратные клапаны (шаровые/подпружиненные/лепестковые) и запорная арматура (шиберные/затворы), ревизии, дренаж/промывка.
- Байпасные перемычки для обслуживания без остановки притока.
- Компенсаторы, анкеровка и виброразвязка.
2.4. Автоматика и электрика
Задачи: предотвращение переполнений, кавитации и сухого хода, согласование расхода с сетью, энергоэффективность, телеметрия. Применяются поплавковые/гидростатические/радарные уровнемеры, датчики давления/протока, виброконтроль, ЧРП, шкафы IP54–IP66 (Ex-исполнение по зонам), удалённый мониторинг.
2.5. Экология и безопасность
Вентиляция с учётом H2S и метана, дефлекторы, фильтры с активированным углём, искробезопасное оборудование, газоанализ, противоскользящие площадки, спасательные штативы/лебёдки, СИЗ, регламент по работам в ограниченных пространствах (Confined Space).
3. Типовые схемы: мокрая/сухая установка
3.1. «Мокрый колодец» (погружные насосы)
Насосы опущены в стоки, монтаж на направляющих, присоединение к отводящему трубопроводу через откидной отвод с автоматом муфтового сопряжения. Плюсы: компактность, простота, меньше строительных работ. Минусы: агрессивная среда, требования к материалам, сложнее обслуживание без байпаса/резервной камеры.
3.2. «Сухая камера» (сухая установка)
Насосы в соседнем сухом отсеке, всасывание из приёмного резервуара. Плюсы: удобство сервиса, высокая доступность. Минусы: выше стоимость сооружений, риск завоздушивания/кавитации, повышенные требования к герметичности всасывания.
4. Устройство КНС для промышленности: ключевые акценты
- Резервирование: не менее N+1, попеременная работа (чередование) для равномерного износа; горячий резерв на ЧРП/прямом пуске.
- Материалы: коррозионностойкие сплавы, износостойкие рабочие колёса, уплотнения SiC/SiC/EPDM/FKM.
- Гидравлика: свободный проход ≥ 76 мм (в зависимости от норм), уровень турбулентности, исключение застойных зон и «мёртвых» углов.
- Энергоэффективность: частотное регулирование, адаптивные алгоритмы «антизасор», ночные режимы.
- Сервис: выводимые направляющие, съёмные крышки, подъёмные балки, площадки обслуживания.
5. Устройство канализационного насоса: что важно знать
Промышленные фекальные агрегаты имеют корпус с патрубками, вал на подшипниках, моторный отсек IP68, кабельный ввод, рабочее колесо (канальное/свободновихревое/режущее), двойное торцевое уплотнение с масляной камерой, датчики протечки/температуры. Конструкция минимизирует засоры и обеспечивает стабильную работу на «грязных» средах. Для вспомогательных задач (дренаж, переливы, ливнёвка) допускается использование погружных колодезных насосов соответствующего назначения, но для фекальных/волокнистых стоков требуются специализированные сточные модели.
6. Гидравлический расчёт и «кнс труба»
Правильный выбор диаметров и материалов напорных линий определяет КПД узла и срок службы. Основные этапы:
- Определение притоков (средний/часовой/пиковый), запас на перспективу.
- Подбор рабочих точек насосов по Q-H с учётом потерь (линейных/местных), высоты подъёма и требуемого давления на выпуске.
- Проверка скоростей (обычно 0,7–1,5 м/с), устойчивости к седиментации, кавитационной стойкости.
- Выбор материала кнс труба: ПНД (коррозионная стойкость, гибкость), нерж. сталь (температура/давление), чугун/сталь с покрытием — для коллекторов и камер.
- Предусмотреть обратные клапаны, воздушники/вакуумные клапаны, промывочные патрубки, дренажи.
7. Управление и автоматизация
- Уровневое управление: поплавки, гидростатика, радар; аварийный независимый датчик.
- Частотные приводы: поддержание уровня/давления, снижение пусковых токов, экономия энергии.
- Датчики состояния: вибрация, утечки, перегрев, ток; предиктивная аналитика.
- SCADA/АСУ ТП: сигнализация переполнений, отчётность, удалённый доступ, журнал событий.
8. Монтаж, ввод в эксплуатацию и безопасность
Монтаж выполняется по ППР с учётом грузоподъёмных работ, газоопасных зон, электро- и взрывобезопасности. Ключевые шаги:
- Гидроиспытания резервуара и линий, контроль герметичности.
- Монтаж направляющих и приёмных муфт, проверка сопряжений.
- Калибровка уровнемеров, настройка логики включения/чередования насосов.
- Промывка труб, проверка обратных клапанов, байпаса.
- Пуско-наладка с тестом аварий (переполнение, отказ насоса, пропадание фазы, отказ датчика).
9. Эксплуатация и обслуживание
Регламенты для промышленной КНС включают:
- Ежедневный осмотр телеметрии: уровень, ток, температура, тревоги.
- Еженедельная проверка работы резервного насоса, промывка колодца (по необходимости).
- Ежемесячный осмотр арматуры, смазка (если требуется), вибродиагностика.
- Квартальная ревизия обратных клапанов и механизмов, проверка вентиляции и газоанализа.
- Годовая дефектовка, замена изношенных уплотнений, проверка износа рабочего колеса, ревизия электрики/ЧРП.
10. Частые проблемы и как их избежать
- Засоры и намотка волокон: выбирать рабочие колёса anti-clog, функции «anti-ragging», предусматривать решётку/измельчитель.
- Кавитация: корректный гидравлический расчёт, контроль уровней, гладкие всасывающие участки, исключение подсоса воздуха.
- Коррозия и абразивный износ: корректный выбор материалов, защитные покрытия, аноды, оптимальные скорости потока.
- Переполнение: двойная система уровнемеров, аварийная сигнализация/сирена, резерв мощности, ДГУ.
- Запахи: вентиляция, угольные фильтры, дозирование окислителей/биопрепаратов (по регламентам экологии).
11. Выбор насосов и комплектующих
При подборе учитывайте состав стоков, требуемый расход/напор, геометрию резервуара, требования по Ex-зонам и сервисным стратегиям. Для ориентирования и подбора компонентов используйте каталог Waterkom. В проектных решениях вспомогательные перекачки (дренаж, переливы) могут закрываться погружными колодезными насосами при условии соответствия среде и нормам — в противном случае требуются специализированные сточные агрегаты.
12. Нормативы и документация
Проект КНС включает пояснительную записку, гидравлический расчёт, подбор насосов/арматуры, схемы КИП и А, план ОТ/ПБ/ПБЭ, паспорта оборудования, ПНР-программу, регламент ТО. Для промышленных площадок обязательны процедуры HAZOP/LOPA (при необходимости), план ЛАРН (для объектов, влияющих на водные ресурсы), регистры ППР и контрольные листы.
КНС устройство включает резервуар, насосы (погружные/сухая установка), напорные кнс труба с арматурой, автоматику/электрику, систему вентиляции и газоанализа. Как работает канализационная насосная станция — по сигналам уровня и давлению, с чередованием насосов и защитами. Устройство канализационной насосной станции для промышленности обязательно предусматривает резервирование, энергоэффективное управление и сервисную доступность.
Понимание того, как устроена и функционирует промышленная КНС, позволяет снизить риски срыва производства, обеспечить экологическую безопасность и оптимизировать OPEX. Грамотно спроектированное устройство кнс, правильный выбор насосов и арматуры, корректная автоматика и дисциплина обслуживания — вот основа безотказной работы. Для подбора насосов, арматуры и вспомогательных систем используйте каталог Waterkom и, при необходимости, подключайте специалистов для гидравлического расчёта и ПНР.
