Вертикальные промышленные насосы: особенности конструкции и преимущества

В условиях современного производства всё чаще требуется компактное, надёжное и высокоэффективное насосное оборудование. Одним из наиболее удачных решений выступают вертикальные промышленные насосы — решения, которые благодаря своей конструкции и особенностям монтажа предоставляют значительные преимущества по сравнению с горизонтальными аналогами. В данной статье мы подробно рассмотрим, что собой представляют вертикальные насосы, какие виды и конфигурации существуют, в каких ситуациях они будут оптимальным выбором, какие требуют условия монтажа и обслуживания, а также к каким системам их целесообразно подключать — например, в рамках каталогов Waterkom, разделов центробежных насосов, станций повышения давления и погружных скважинных насосов.

Что такое вертикальный промышленный насос и чем он отличается

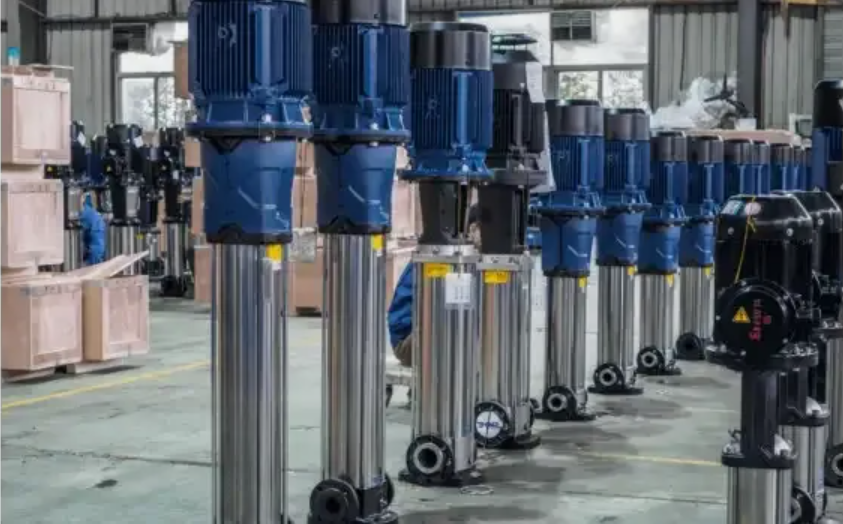

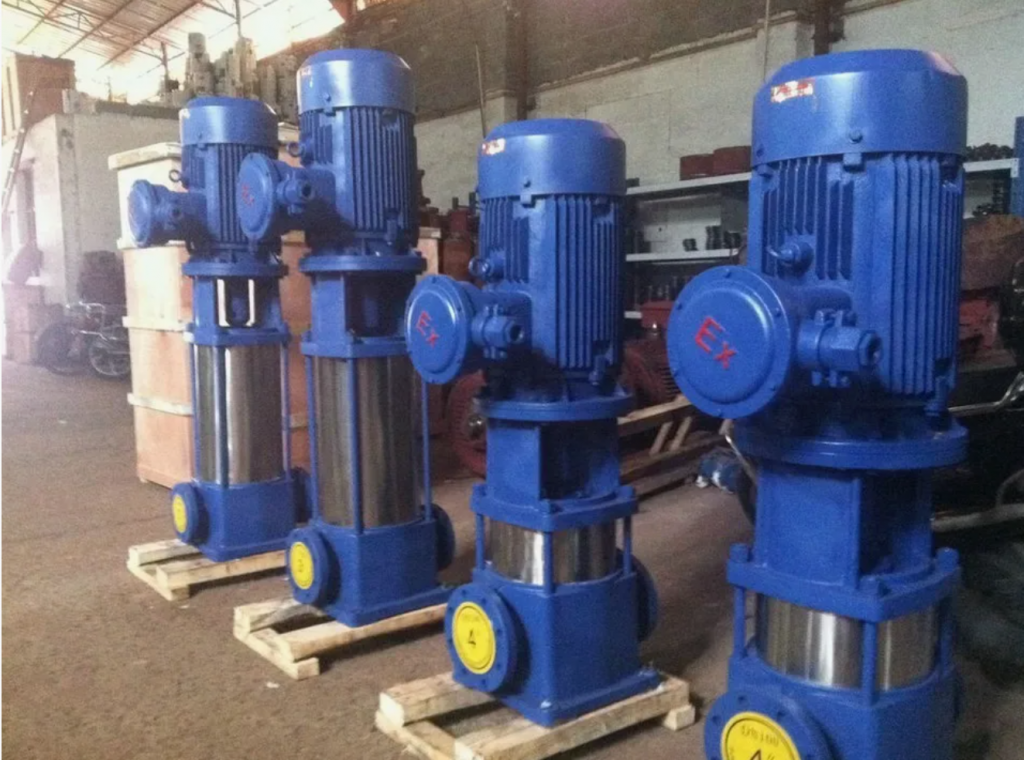

Вертикальный (inline) или многоступенчатый вертикальный насос — это насос, в котором вал расположен вертикально, а рабочие колёса (импеллеры) и ступени располагаются на вертикальной колонне под мотором, либо непосредственно под основанием. Такая конструкция отличается от горизонтального насоса тем, что требует меньшей площади на полу, а также позволяет проще размещать вход- и выходные патрубки на одной оси или в компактном пространстве. :

Основные особенности конструкции:

• Вертикальное расположение вала, часто с мотором сверху и ступенями под ним.
• Многоступенчатость: можно наслаивать несколько импеллеров для достижения высокого напора.
• Компактное размещение на полу: насос размещается почти «стоя», а не занимает большую горизонтальную площадку.
• Иногда монтаж предусматривает погружение или частичное погружение ступеней, или размещение в колодце/шахте.

Преимущества вертикальной конструкции

Рассмотрим ключевые преимущества, которые делают вертикальные насосы привлекательными для промышленного применения:

• Минимальный «след» на полу. Вертикальные насосы занимают значительно меньше площади по сравнению с горизонтальными аналогами. Особенно актуально для помещений с ограниченным пространством.
• Высокий напор и многоступенчатость. Благодаря расположению импеллеров одна над другой можно добиться значительных значений давления, что удобно в системах подачи на высоту, в шахтах, колодцах или при необходимости высокого напора.
• Компактная интеграция и модульность. Вертикальные насосы легче интегрировать в существующие системы трубопроводов, особенно в узких коридорах, в зданиях с ограниченной площадью и при необходимости «накрутить» ступени в колонне.
• Удобство монтажа и эксплуатации. В ряде случаев вертикальные насосы позволяют подключать всасывающий и напорный трубопровод на одной оси, что упрощает проектирование.
• Подходят для специфических условий. Вертикальные насосы эффективны при глубинном поднятии жидкости, например из колодца или резервуара, где горизонтальное размещение было бы нецелесообразным.

Когда вертикальный насос — оптимальное решение

Вертикальные насосы целесообразно использовать, если:

1. На объекте ограничена площадь под оборудование, но есть возможность вертикального размещения.
2. Необходимо обеспечить высокий напор или многоступенчатую систему за счёт вертикальной колонки импеллеров.
3. Система предусматривает поднятие жидкости из глубины: резервуар, колодец, шахта, накопитель — где удобно разместить вертикальную колонну.
4. Требуется компактная интеграция с существующим трубопроводом, и предпочтительно минимальное количество опор и фундаментных работ.
5. Проект предусматривает автоматическую систему подачи, возможно станцию повышения давления, где вертикальный насос позволяет оптимизировать пространство.

Например, если на предприятии требуется система подачи воды на высоту (многоэтажное здание, башня), или требуется станция повышения давления в ограниченном помещении — тогда вертикальный насос будет гораздо рациональнее горизонтального.

Различия и нюансы монтажа и эксплуатации

Как и любое техническое решение, вертикальные насосы требуют соблюдения определённых условий и имеют некоторые особенности:

• Высота установки. Вертикальные насосы требуют достаточного пространства по высоте, что может оказаться ограничением в помещениях с низким уровнем потолка.
• Требование к NPSH. При вертикальной конструкции важно обеспечить достаточное всасывающее давление (NPSH) и подобрать правильный корпус, особенно если насос размещается в чаше или в режиме с высоким напором.
• Обслуживание. В некоторых вариантах вертикальных насосов доступ к подводящей части может быть усложнён, что требует конструкции с лёгким доступом либо вынесенных узлов обслуживания.
• Фундамент и опоры. Хотя площадь на полу меньше, колонна импеллеров и мотор всё равно требуют устойчивого крепления и иногда фундаментов или чаш для нормальной работы.
• Класс жидкости. При агрессивных или абразивных средах необходимо выбирать прочные материалы, ведь вертикальный насос может находиться в агрессивной среде и требует надёжных уплотнений и материалов.

Примеры интеграции вертикальных насосов в системы предприятия

Рассмотрим три направления, где вертикальные промышленные насосы особенно актуальны:

Центробежные системы

В рамках каталога центробежных насосов вертикальные модели часто применяются в системах водоснабжения, технологической подачи жидкости, а также в системах отопления/охлаждения, где требуется многоступенчатое увеличение давления.

Станции повышения давления

Если требуется поддерживать стабильное давление в сети, особенно на высоте или в многоэтажных зданиях, вертикальные насосы идеальны для станций повышения давления — они позволяют сэкономить пространство и построить компактную модульную станцию.

Погружные и шахтные системы

Когда насос должен обеспечивать подачу жидкости из глубоко расположенного источника, таких как скважина или накопитель, можно использовать вертикальные конструкции или погружные конструкции с аналогичным принципом. В каталоге погружных скважинных насосов представлены соответствующие варианты, и комбинирование с вертикальными насосами может обеспечить оптимальное решение.

Как выбрать вертикальный промышленный насос: чек-лист

1. Расчёт параметров: определить требуемый напор, расход, характер жидкости (температура, абразивность, химический состав).
2. Оценка пространства: проверить возможность установки вертикального насоса — наличие высоты, креплений и фундаментной базы.
3. Материалы и конструкция: выбрать подходящие материалы корпуса, уплотнений и импеллера.
4. Интеграция с системой: убедиться, что насос можно установить в существующую или планируемую линию, предусмотреть автоматику, частотный привод при необходимости.
5. Обслуживание и доступ: проверить, насколько просто будет проводить сервис — замена подшипников, доступ к ступеням, снятие мотора.
6. Сервис и запасные части: убедиться, что поставщик обеспечивает запчасти и сервис для выбранной модели.

Типичные ошибки и как их избежать

При эксплуатации вертикальных насосов часто встречаются следующие ошибки, которые могут снизить эффективность или срок службы:

• Неправильный подбор высоты установки — если недостаточно глубины или вертикального пространства, насос может работать с вибрацией или нестабильностью.
• Игнорирование NPSH — слишком низкое давление на всасывании может вызвать кавитацию, особенно в вертикальной конструкции.
• Неподходящие материалы под среду — агрессивная или абразивная жидкость требует усиленной конструкции, иначе износ будет быстрым.
• Отсутствие планового обслуживания — вертикальные насосы могут быть сложнее для доступа, поэтому сервис должен быть предусмотрен заранее.

Вертикальные промышленные насосы — это современное, эффективное и компактное решение для многих задач: от высокого напора и подачи из глубины до экономии пространства и интеграции в сложные системы. Выбирая их, важно учитывать особенности монтажа, пространство, параметры жидкости и условия обслуживания. Благодаря преимуществам и гибкости применения они становятся всё более востребованными на промышленных объектах. Если вам требуется подобрать оптимальный насос, изучите каталог Waterkom, разделы центробежных насосов, станций повышения давления, погружных скважинных насосов и обратитесь за консультацией.
