Приямок для насосной станции своими руками: детальный обзор

Приямок (подземный колодец/камерa) для насосной станции — это компактное защищённое пространство ниже уровня земли, где размещают поверхностный насос, гидроаккумулятор, обвязку и автоматику. Правильно спроектированный приямок стабилизирует температуру, снижает шум, защищает оборудование от осадков и вандализма и облегчает сервис. Ниже — профессиональная инструкция по выбору конструкции, расчётам, материалам и монтажу.

1) Цели и требования к приямку

Функции:

• Размещение насосной станции (насос, гидроаккумулятор, фильтры, реле/контроллер).

• Защита от морозов и перегрева, шумоизоляция.

• Удобный доступ для обслуживания (слив, чистка фильтров, замена мембраны).

• Гидроизоляция/водоотвод при высоких грунтовых водах.

Ключевые требования:

• Сухо внутри: водонепроницаемость стен и пола + система аварийного дренажа.

• Тёпло: ниже уровня промерзания или утепление + греющий кабель на вводах.

• Безопасно: прочное основание, вентиляция, корректная электрика, нескользкие ступени.

• Доступ: свободное пространство вокруг насосной группы минимум 300–400 мм, чистая высота 1,6–2,0 м (по возможности).

2) Выбор конструкции: какие бывают приямки

По материалу:

1. Монолитный железобетон

   • Максимальная прочность, ресурс 30+ лет.
     – Больше работ по опалубке и гидроизоляции.

2. Сборный ЖБ (кольца)

   • Быстрый монтаж.
     – Много швов → тщательная герметизация.

3. Полимерный колодец (ПНД/ПП/ПВХ)

   • Лёгкий, заводская герметичность, интегрированные вводы.
     – Требуется анкеровка к плите при высоком УГВ (чтобы не всплыл).

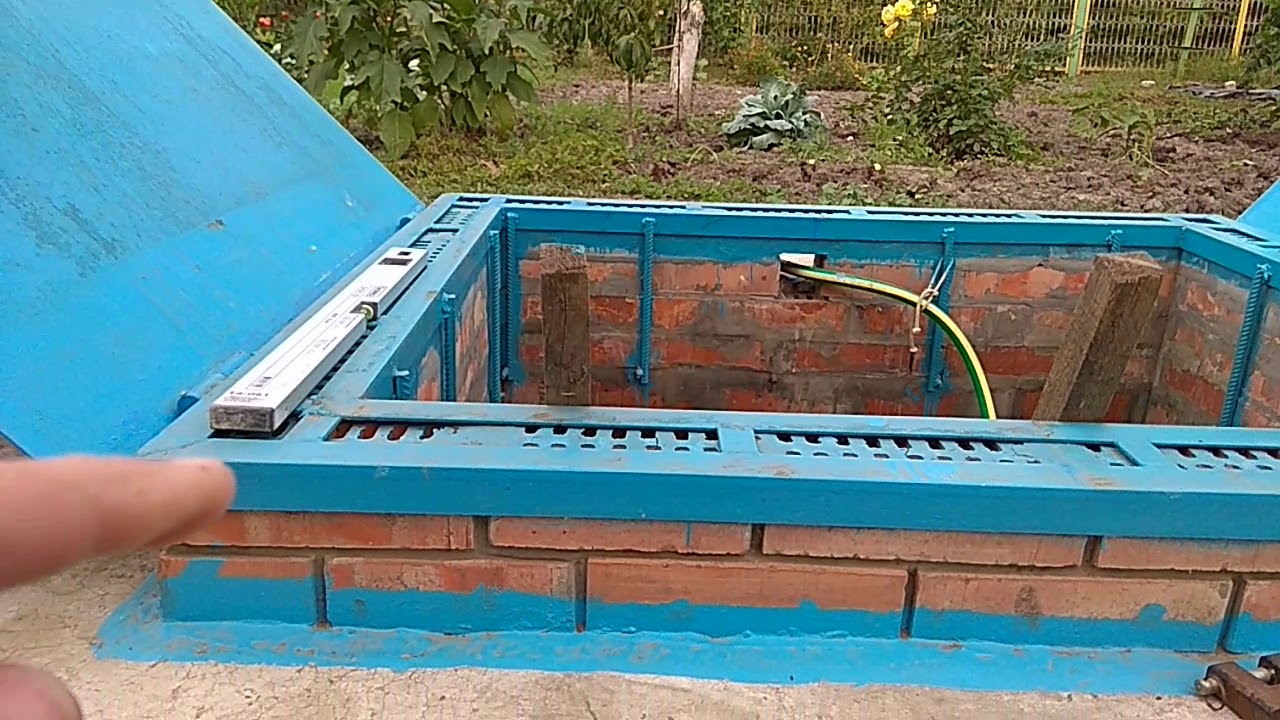

4. Кирпич/блоки + штукатурка

   • Доступность материалов.
     – Повышенные риски протечек, нужен грамотный узел гидроизоляции.

По расположению:

• Отдельно стоящий приямок возле точки водозабора — минимальные длины всасывающих линий.

• Приямок у дома — удобно для электрики и сервиса, но удлиняется трасса всасывания.

3) Размеры и планировка (рекомендации)

• План: от 1,0×1,2 м до 1,5×1,5 м в зависимости от оборудования.

• Глубина: дно ниже отметки промерзания на 0,3–0,5 м либо обеспечьте утепление и температурный контроль.

• Основание: железобетонная плита 150–200 мм с армированием AIII Ø10–12 шаг 200 мм, защитный слой 30 мм.

• Вход/люк: утеплённая крышка с влагостойкой прокладкой; горловина с лестницей/скобами.

• Вводы: гильзы с манжетами (пудл-фланцы) под трубы и кабели; зазор заполняют эластомерным герметиком.

4) Гидроизоляция, дренаж и «анти-всплытие»

4.1. Гидроизоляция

• Снаружи: праймер + наплавляемая/обмазочная битумно-полимерная гидроизоляция по грунтующей поверхности; защита геотекстилем и дренажной мембраной.

• Изнутри: цементно-полимерные составы (проникающая + эластичная) и защитная выравнивающая стяжка.

• Швы и вводы: бентонитовые шнуры, гидропрокладки, эластичные герметики.

4.2. Дренаж вокруг приямка

• Кольцевой перфорированный дренаж по подошве фундамента приямка, уклон 1–2 % в дренажный колодец.

• Обсыпка щебнем 16–32 мм, обёрнутая геотекстилем 200–300 г/м².

4.3. Защита от всплытия (высокий УГВ)

Плавучесть приближённо равна весу вытесненной воды:

Fb≈ρ⋅g⋅VподземныйF_b \approx \rho \cdot g \cdot V_{подземный}Fb​≈ρ⋅g⋅Vподземный​

Чтобы приямок не «поднимало», вес конструкции + анкеровка к плите основания должны быть > 1,1–1,3 от FbF_bFb​. Для полимерных колодцев применяют анкеровочные ленты к бетонной плите и «якорную» плиту увеличенной площади.

5) Теплозащита и микроклимат

• Утепление стен (снаружи или изнутри) плитами XPS 50–100 мм, швы — пенополиуретан/мастика; люк — утеплённый.

• Температурный контроль: при сезонных простоях — термостатический обогреватель/греющий кабель (IP67) в зоне клапанов и гидроаккумулятора.

• Вентиляция: приток через грибок Ø50–100 мм в нижнюю зону, вытяжка в верхнюю; исключить конденсат на металле.

• Шумоизоляция: виброопоры под насосом, гибкие компенсаторы, демпферные вставки.

6) Электробезопасность и автоматика

• Электрощит в сухой части, степень защиты не ниже IP54; УЗО 30 мА, автомат по мощности насоса.

• Кабель до насоса — ВВГнг-LS/аналог, сечения по току (обычно 3×1,5–2,5 мм² до ~2 кВт).

• Заземление и уравнивание потенциалов по нормам; металлические части — на шину PE.

• Освещение 12/24 В или 220 В в герметичных светильниках IP65.

• Датчик протечки + аварийный дренажный «лоукост» насос с поплавком в приямке — дешёвая страховка от подтопления.

• Автоматика станции: реле давления/электронный контроллер, защита от сухого хода, манометр до/после фильтров.

7) Обвязка насосной станции (общая логика)

• Всасывание: максимально короткое, прямолинейное, Ø не меньше патрубка насоса; обратный клапан у источника, фильтр грубой очистки (если компоновка допускает).

• Напор: группа фильтров (грязевик, тонкая/угольная — по задаче), манометр, обратный клапан, арматура и коллектор.

• Гидроаккумулятор: объём 24–80 л по задаче; давление предзаряда P0=Pвкл−0,2P_0 = P_{вкл} - 0{,}2P0​=Pвкл​−0,2–0,3 бар.

• Дренаж/слив: самый низкий участок с краном; зимний режим — полный слив из насоса, фильтра, коллекторов.

8) Пошаговый монтаж своими руками

1. Разметка и котлован

   • Габарит котлована: на 300–400 мм больше приямка со всех сторон.

   • Дно выровнять, уплотнить; подбетонка 100 мм (если монолит).

2. Основание

   • Армоплита 150–200 мм; выпуски/анкера под стены или анкеровку полимерного стакана.

3. Стены

   • Монолит с опалубкой или установка колец/полимерного колодца; сразу предусмотреть вводы в гильзах.

4. Гидроизоляция

   • Наружная + внутренняя, швы и манжеты, защита дренажной мембраной.

5. Дренаж

   • Перфотруба по периметру с уклоном, обсыпка щебнем и геотекстилем; вывод в дренажный колодец.

6. Обратная засыпка

   • Песок/песчано-щебёночная смесь послойно по 150–200 мм с трамбовкой; для полимерных — однородная засыпка без камней, по инструкции.

7. Утепление

   • XPS по стенам/крышке, утеплённый люк, герметичный притвор.

8. Инженерные вводы

   • Трубы ПНД/металл в гильзах с эластичными манжетами; кабель через гермовводы.

9. Установка оборудования

   • Насос на виброопорах, гидробак, фильтры, арматура, манометр; разводка гибкими компенсаторами.

10. Электрика

    • Щиток, УЗО, автоматы, свет, аварийный дренажный насос; маркировка цепей.

11. Пусконаладка

    • Промывка, заполнение, удаление воздуха, настройка реле давления, проверка герметичности и автоматики.

9) Пример компоновки (для частного дома)

• Полимерный колодец Ø1000 мм, высота 2,0 м, утеплённый люк.

• Бетонная плита 200 мм + анкеры для фиксации.

• Насосная станция 1,8–3,0 м³/ч, 3–4 бар; гидробак 50 л.

• Фильтр-грязевик + картридж 20 мкм; манометр до/после фильтра.

• Дренажная помпа 0,2–0,4 кВт с поплавком в отдельной «ванночке» в полу.

• Вентиляция: приток Ø75 мм, вытяжка Ø75–100 мм.

• Электрика: УЗО 30 мА, автомат 10–16 А, светильник IP65.

10) Обслуживание и сезонность

• Ежемесячно: осмотр на влажные пятна, проверка работы дренажной помпы, контроль давления в системе.

• Ежеквартально: чистка фильтра, подтяжка резьб, проверка предзаряда гидробака (на пустом контуре).

• Раз в сезон: ревизия гидроизоляции люка, обработка петель, тест УЗО.

• Консервация на зиму (если требуется): слив всей воды, продувка линий, отключение питания, приоткрытый люк для проветривания.

11) Частые ошибки и как их избежать

• Нет дренажа → подтопления после дождя/таяния. Решение: кольцевой дренаж + аварийная помпа.

• Отсутствие анкеровки полимерного колодца при высоком УГВ → всплытие. Решение: якорная плита + ленты.

• Недостаточная высота/ширина → неудобный сервис. Решение: закладывайте запас 300–400 мм.

• Неправильные вводы (без гильз и манжет) → течи по трубам/кабелям. Решение: гильзы и эластичные уплотнения.

• Холодный люк/нет утепления → замерзание в пике морозов. Решение: утепление + греющий кабель на узлах.

• Электрика без УЗО/низкий IP → риск поражения и аварий. Решение: УЗО 30 мА, IP54+, правильное заземление.

• Длинные всасывающие трассы → кавитация, потеря производительности. Решение: размещать ближе к источнику, увеличивать диаметр всасывания, снижать количество фитингов.

12) Короткий чек-лист перед началом работ

• Геология: уровень грунтовых вод, глубина промерзания.

• Конструкция: материал стен, плита 150–200 мм, анкеровка при УГВ.

• Гидроизоляция: наружная + внутренняя, узлы вводов.

• Дренаж: перфотруба по периметру, колодец, уклон 1–2 %.

• Теплозащита: XPS 50–100 мм, утеплённый люк.

• Вентиляция и освещение: приток/вытяжка, IP65.

• Электрика: УЗО 30 мА, автомат, маркировка, заземление.

• Насосная станция: виброопоры, короткое всасывание, фильтры, датчики.

• Аварийный план: дренажная помпа с поплавком, сигнализация протечки.

Приямок — не просто «яма под насос», а инженерное сооружение с требованиями к гидроизоляции, теплу, вентиляции и безопасности. Тщательно проработайте конструкцию, предусмотрите дренаж и «анти-всплытие», используйте гильзы и манжеты на вводах, соблюдайте правила электромонтажа. В результате вы получите тёплое, сухое и безопасное помещение для насосной станции, которое прослужит десятилетия и обеспечит беспроблемный доступ к оборудованию круглый год.
