Система водоснабжения частного дома с накопительным баком: особенности, схемы, расчёт и монтаж

Накопительный бак — атмосферная емкость, в которой хранится запас воды для дома. Водоснабжение частного дома с накопительным баком строится на разделении функций — один насос заполняет емкость из источника, а повысительный насос создает давление в домашней сети. Такая схема водоснабжения частного дома выручает владельцев слабых скважин и домов с нестабильной магистралью.

Параметр	Значение
Источник	Скважина, колодец, центральный водопровод
Давление в сети дома	2,5–3 бар
Запас воды	От нескольких часов до суток
Подача к потребителям	Повысительный насос

Накопительный бак решает сразу три задачи: дает запас воды на случай перебоев, стабилизирует давление в сети дома и защищает насос от частых пусков. Ниже — обновленная, практическая и SEO-дружелюбная статья со схемами подключения «на словах», расчетами, чек-листами, таблицей сравнения и FAQ. Подойдет владельцам домов со скважиной/колодцем и тем, кто получает воду от уличной сети с нестабильным графиком.

Кому нужен накопительный бак и когда он обязателен

• Низкий дебит скважины или «рывковая» подача из колодца/улицы

• Частые просадки давления и одновременное водоразборное пиковое потребление (душ + стиралка + кухня)

• Требование к аварийному резерву (минимум на 12–24 часа)

• Необходимость гигиеничной подачи воды после водоподготовки и УФ-обеззараживания

Когда накопительный бак действительно необходим

Алгоритм решения простой:

• дебит источника ниже пикового расхода дома — емкость обязательна;

• скважина не успевает восполнять уровень в часы разбора — нужен резерв;

• вода из уличной сети поступает по графику — между магистралью и домом ставят break-tank;

• в доме два-три санузла и большой одновременный разбор — запас сгладит пики;

• требуется автономность на 12–24 часа — без емкости ее не обеспечить.

Бак не нужен, если дебит перекрывает пиковый расход, напор стабилен, а короткие перебои некритичны. Тогда хватает классической насосной станции с гидроаккумулятором.

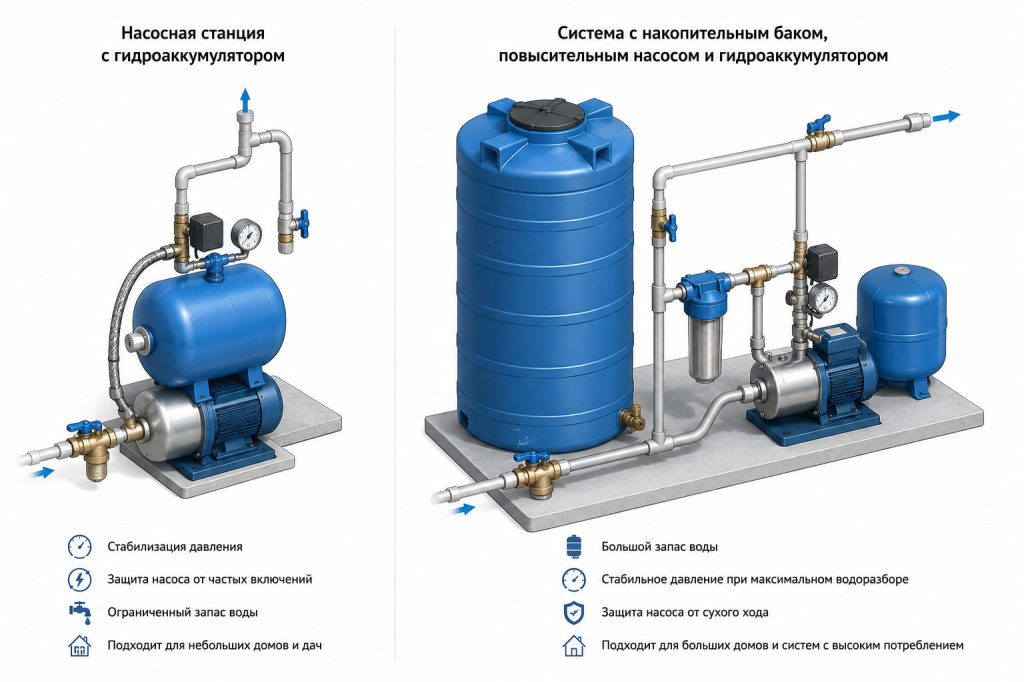

Чем накопительный бак отличается от гидроаккумулятора

Эти устройства постоянно путают, хотя функции у них разные. Накопительный бак для воды хранит большой объем без давления и страхует дом от перебоев подачи. Гидроаккумулятор — компактный мембранный сосуд, который сглаживает перепады в сети и сокращает число пусков насоса.

	Накопительный бак	Гидроаккумулятор
Назначение	Запас воды, разрыв струи	Стабилизация давления
Типовой объем	200–5000 л	8–100 л
Давление внутри	Атмосферное	Под давлением сети
Полезный запас	Почти весь объем	30–40 % объема
Место в схеме	Между источником и бустером	После повысительного насоса

Устройства не конкурируют между собой. Если источник стабилен и дебит хороший, хватает одного гидроаккумулятора в составе насосной станции. Когда подача нестабильна, емкость хранит резерв, а небольшой гидроаккумулятор дополняет ее в роли демпфера давления. Перед покупкой стоит разобраться, как выбрать гидроаккумулятор для системы водоснабжения, — от объема и заводского давления в мембране зависит число пусков насоса.

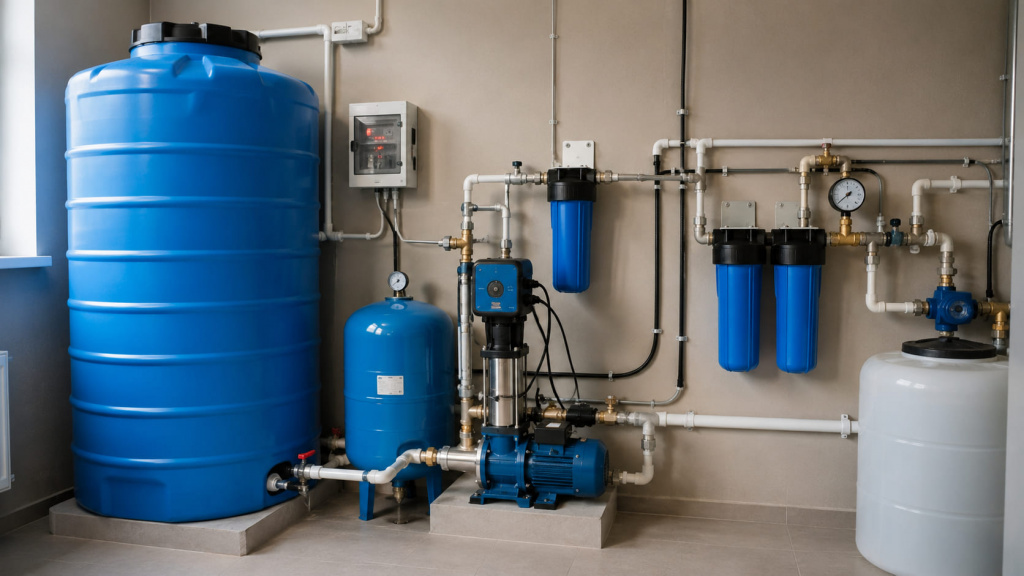

Как устроена система с накопительным баком

Вариации:

• Гравитационная подача с чердачного/верхнего бака (самотек)

• Подземный/встроенный бак в котельной с повысительным насосом

• «Break-tank» между городской сетью и домом для защиты от гидроударов и обратного потока

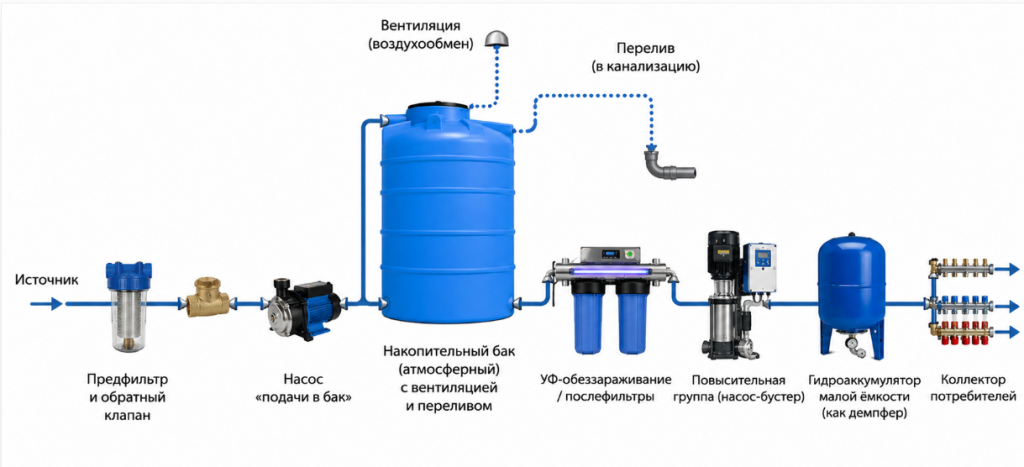

Путь воды от источника до крана

Система водоснабжения частного дома с емкостью разбита на два независимых контура, и каждый узел выполняет отдельную функцию:

1. Насос источника через предфильтр и обратный клапан направляет воду в емкость.

2. Датчики уровня включают заполнение на отметке MIN и останавливают на MAX, перелив страхует от переполнения.

3. На выходе из бака вода проходит тонкую механическую очистку и УФ-обеззараживание.

4. Повысительный насос создает в домашней сети давление 2,5–3 бара.

5. Гидроаккумулятор на 8–24 л сглаживает микроперепады и принимает капельные расходы без пуска насоса.

6. Коллектор распределяет потоки по этажам и потребителям.

Контуры развязаны, поэтому просадки дебита и графики подачи из магистрали не отражаются на давлении в кранах.

✅ Совет специалиста

Установите повысительный насос ниже дна емкости или на одной с ним отметке — постоянный подпор со стороны бака избавит от срывов всасывания.

Варианты схем и когда их выбирать

• Бак в котельной + бустер с частотником: лучший комфорт по давлению, минимальные шум и число пусков

• Подземный бак вне дома + бустер: для больших объемов (1–5 м³), экономия места в котельной

• Чердачный бак (самотек): автономность без электричества, но ниже и нестабильнее давление, высокий риск замерзания — требуется теплоизоляция и слив

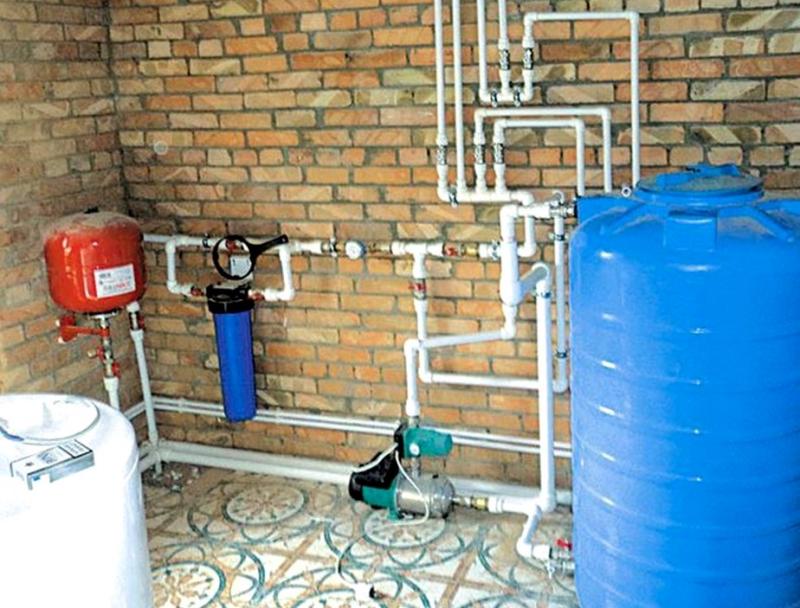

Как выбрать место установки бака

Накопительный бак для водоснабжения размещают там, где его удобно обслуживать и где исключено замерзание:

• котельная или техпомещение — короткие трассы до бустера и фильтров;

• подвал — стабильная температура, но потребуется дренаж на случай перелива;

• отдельное помещение — оправдано для емкостей от 1000 л;

• подземный резервуар вне дома — экономит место, требует утепленной горловины;

• чердак — только с теплоизоляцией, поддоном и организованным сливом.

К помещению предъявляются три требования — температура +5…+25 °C, вентиляция и свободный доступ к люку, датчикам и арматуре. Прямой свет на полупрозрачные стенки недопустим из-за роста водорослей.

✅Рекомендация Waterkom

Оставьте вокруг емкости проход не менее 500 мм и выведите дренажный кран в канализацию — санитарная промывка потребует полного опорожнения.

Расчет объема бака и параметров насосов

Объем бака

V = N × q_d × T × k

N — количество проживающих; q_d — суточная норма (150–250 л/чел⋅сут), T — автономность (сутки), k = 1,2–1,3 — запас. Пример: 4 человека, 180 л/чел, 1 сутки, k = 1,25 → V ≈ 900 л.

Насос на заполнение бака

Подача исходя из времени дозаправки (обычно 1–3 часа) и возможности источника. Обязательно защита от «сухого хода» (датчик уровня/реле потока/электродный зонд).

Повысительный насос (бустер)

• Расход: суммарная одновременность (душ 0,12–0,18 л/с, кухня 0,06–0,1 л/с, стиралка 0,05–0,08 л/с).

• Напор: требуемое давление «на кране» 2,5–3,0 бар + геодезический подъем (этажность) + потери в фильтрах/трубах.

Решение уровня комфорта — бустер с частотным приводом, уставка давления по датчику за фильтрами.

Гидроаккумулятор

Даже при частотнике полезен демпфер 8–24 л для сглаживания микроперепадов и защиты от частых пусков при капельных расходах.

Как подобрать объем на практике

Формула из раздела расчета показывает точное значение, а для быстрой прикидки удобнее отталкиваться от состава семьи. Накопительная емкость для воды подбирается по суточной норме 150–250 л на человека с коэффициентом запаса 1,2–1,3.

Состав семьи	Рекомендуемый объем
1 человек	200–300 л
2 человека	400–500 л
4 человека	750–1000 л
Большая семья, 2–3 санузла	1000–1500 л
Дом с баней и поливом	От 1500 л

Практический пример. Для пары с одним санузлом и нормой 200 л получается 2 × 200 × 1 × 1,2 = 480 л — выбирают ближайший типоразмер на 500 л.

✅ Частая ошибка

Емкость вдвое больше расчетной ухудшает качество воды — объем не успевает обновляться, вода застаивается, на стенках образуется биопленка.

Материалы и санитария бака

• Питьевой полиэтилен (PE) с допуском для воды, гладкие стенки, санитарная крышка

• Вентиляция с москитной сеткой, перелив DN25–DN32 в дренаж/канализацию с водяным затвором

• Дренажный кран на «нуле» для полной промывки, ревизионный люк

• Светонепроницаемость (анти-рост водорослей), температура помещения +5…+25 °C

Управление и автоматика

Заполнение бака

• Датчики MIN/MAX уровня (поплавковые/электродные/емкостные) → контактор насоса

• Обратный клапан перед баком, электромагнитный клапан для аварийного отсечения

• Защиты: «сухой ход», задержка повторного пуска, журнал аварий

Подача из бака (бустер)

• Вариант 1: частотный привод + датчик давления (2,6–3,0 бар у потребителя)

• Вариант 2: установка реле давления + малый гидроаккумулятор (бюджетно, но менее стабильно)

• Доп. защиты: по протечкам (датчики воды на полу), по перегреву/перегрузке, по частым пускам

Водоподготовка и обеззараживание

• Перед баком: грубая механика (60–100 мкм), при необходимости обезжелезивание/умягчение

• После бака: тонкая механика (5–20 мкм) и УФ (обязательно ставить после бака, а не до него)

• Периодическая дезинфекция бака: промывка, шок-хлорирование с последующим спуском и контроль свободного хлора

Монтаж: что влияет на ресурс и шум

• Трубопроводы — на опорах/компенсаторах, без передачи усилий на насос/бак

• Виброразвязка насосов, гибкие подводки, соблюдение прямых участков перед оборудованием

• Защита от замерзания: теплоизоляция, трассы в теплой зоне или с греющим кабелем

• Обязательный байпас узлов фильтрации и УФ для обслуживания

• Обратные клапаны ориентированы «по стрелке», проверка герметичности перелива и вентиляции

Пусконаладка и проверка

• Промывка и дезинфекция бака и труб

• Калибровка датчиков уровня, проверка всех уставок (давление, задержки, аварии)

• Снятие «базовой линии» параметров: Q, давление «на кране», токи двигателя, время дозаправки

• Тест одновременного водоразбора и аварий: перелив срабатывает, УФ с блокировкой, утечки детектируются

Что проверить перед первым запуском

Перед подачей воды проверьте, какое давление в насосной станции, и убедитесь, что:

• емкость промыта, следы дезинфицирующего раствора удалены;

• обратные клапаны установлены по направлению потока;

• перелив выведен в дренаж и срабатывает во время теста наполнения;

• датчики уровня останавливают заполнение на отметке MAX;

• реле сухого хода отключает насос источника;

• давление на самом дальнем кране составляет 2,5–3 бара;

• вентиляционная трубка закрыта москитной сеткой.

Если каждый пункт подтвержден, систему переводят в постоянную эксплуатацию.

Обслуживание: регламент, который действительно работает

• Ежемесячно: проверка герметичности, промывка предфильтров, тест аварийных датчиков

• Ежеквартально: санитарная промывка бака, проверка УФ-лампы (ресурс, прозрачность)

• Ежегодно: ревизия насосов, замена изношенных эластомеров/картриджей, проверка частотника и журналов событий

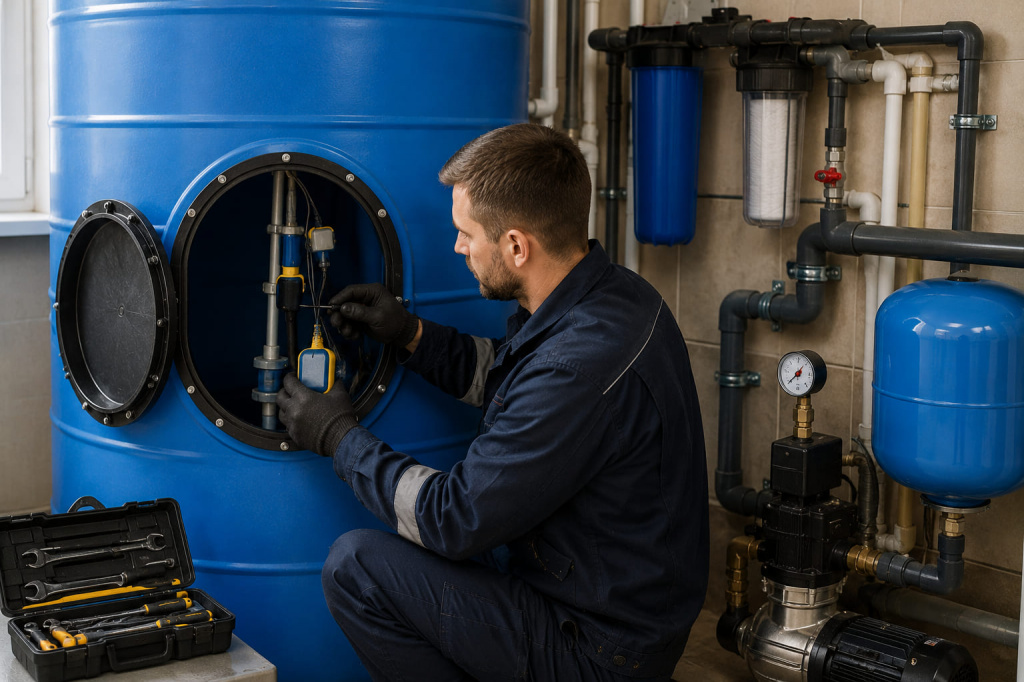

Как обслуживать накопительный бак

Общий регламент приведен выше, а сама емкость и связанные с ней узлы обслуживаются по отдельному графику.

Работа	Периодичность
Проверка датчиков уровня и автоматики	Раз в месяц
Осмотр перелива, вентиляции, гидрозатвора	Раз в 3 месяца
Промывка емкости с дезинфекцией	Раз в 3 месяца
Замена картриджей тонкой очистки	По перепаду давления, раз в 3–6 месяцев
Замена УФ-лампы	Раз в 12 месяцев по наработке
Ревизия повысительного насоса	Раз в год

Промывку совмещают с дезинфекцией — емкость опорожняют через дренажный кран, стенки очищают от осадка, обрабатывают раствором и промывают до нейтральных показателей воды.

✅Полезно знать

УФ-лампа теряет мощность излучения задолго до перегорания, поэтому меняйте ее по наработке часов.

Типичные ошибки и как их исправить

• УФ до бака → повторное обсеменение. Перенесите УФ после бака.

• Нет перелива или он маленького диаметра → риск подтопления. Смонтируйте перелив с гидрозатвором.

• Отсутствует вентиляция бака → запах/биопленка. Установите дыхательную трубку с сеткой.

• Бустер без демпфера → «дерганье» давления. Поставьте ГА 8–24 л и настройте уставки.

• Теплый свет в котельной → рост водорослей в белых баках. Используйте непрозрачные емкости/экранируйте.

Частые ошибки проектирования

Монтажные промахи перечислены выше, но часть проблем закладывается еще на стадии проекта. Система водоснабжения из скважины чаще всего страдает от четырех просчетов.

Ошибка	Последствие	Как исправить
Объем выбран «на глаз»	Запас заканчивается в пик либо вода застаивается	Расчет по формуле V = N × qd × T × k
Насос без защиты от сухого хода	Перегрев и выход двигателя из строя	Датчик уровня, реле потока или зонд
Гидроаккумулятор стоит до бустера или отсутствует	Скачки давления, частые пуски	Демпфер 8–24 л после насоса
Автоматика без задержки повторного пуска	«Дребезг» контактора, износ пускателя	Реле времени с выдержкой

Каждый из этих просчетов устраняется на стадии проекта заметно дешевле, чем в смонтированной системе.

Сравнение решений водоснабжения дома

Решение	Комфорт давления	Автономность	Пуски насоса	Энергоэффективность	Стоимость	Сложность
Автоматика без бака (press-control)	Средний	Нет	Высокий	Средняя	Низкая	Низкая
Накопительный бак + бустер с реле	Выше среднего	Да (12–24 ч)	Средний	Средняя	Средняя	Средняя
Накопительный бак + бустер с VFD	Высокий, «как в городе»	Да	Низкий	Высокая	Выше	Средняя
Классическая станция с ГА (без бака)	Высокий	Минимальная	Низкий	Высокая	Средняя	Средняя

Мини-чек-лист проектировщика и монтажника

• Подтвердите суточный расход и требуемую автономность → рассчитайте объем бака

• Проверьте возможности источника (дебит) → подберите насос «в бак» с защитами

• Рассчитайте бустер: расход пиков и требуемый напор на самом «дальнем» потребителе

• Разместите УФ и тонкую механику после бака

• Смонтируйте перелив, вентиляцию, слив и байпас узлов обслуживания

• Задайте уставки частотника/реле и зафиксируйте «базовую линию» параметров

Если кратко

Автономное водоснабжение частного дома с накопительной емкостью оправдано на слабых скважинах, нестабильных магистралях и в домах с высоким одновременным расходом. Главные тезисы:

• емкость хранит резерв, бустер создает давление, гидроаккумулятор сглаживает перепады;

• ориентир объема для семьи из четырех человек — около 1000 л;

• УФ-обеззараживание ставят только после бака, перелив и вентиляция обязательны;

• бустер с частотным приводом поддерживает давление на уровне городской сети.

Частые вопросы

Что лучше — гидроаккумулятор или накопительный бак?

Сравнивать их напрямую некорректно, потому что функции разные. Гидроаккумулятор стабилизирует давление и подходит для стабильного источника, накопительный бак хранит запас воды и выручает на слабых скважинах и сетях с перебоями.

Можно ли обойтись только накопительным баком?

Да, если поднять емкость на чердак и организовать самотечную подачу. Давление получится низким, около 0,1 бара на каждый метр высоты, поэтому в большинстве домов к баку добавляют повысительный насос.

Какой объем выбрать для семьи из четырех человек?

Ориентир — 750–1000 л из расчета 150–250 л на человека в сутки с коэффициентом запаса 1,2–1,3.

Где устанавливается накопительный бак?

В котельной, подвале, техпомещении, утепленном подземном резервуаре или на чердаке. Главные условия — температура +5…+25 °C, вентиляция и доступ для обслуживания.

Какое давление обеспечивает система с баком?

Повысительный насос настраивают на 2,5–3 бара у потребителя. Этого хватает для душа, бытовой техники и полива.

Как вода попадает из бака к потребителям?

Повысительный насос забирает воду из нижней части емкости, прогоняет ее через фильтры и создает давление в коллекторе. Гидроаккумулятор-демпфер сглаживает перепады на малых расходах.

Можно ли собрать систему без гидроаккумулятора?

Да, бустер с частотным приводом поддерживает давление и без него. Однако демпфер на 8–24 л продлевает ресурс насоса, принимая капельные расходы без лишних пусков.

Как часто мыть накопительный бак?

Санитарную промывку с дезинфекцией проводят раз в квартал. На воде с высоким содержанием железа или органики — чаще, по состоянию стенок.

Подойдет ли обычная пластиковая емкость?

Нет, нужен пищевой полиэтилен с допуском для питьевой воды, санитарной крышкой и непрозрачными стенками. Технические емкости выделяют посторонние вещества и зарастают водорослями.

Как выбрать насос для подачи из бака?

По пиковому одновременному расходу точек разбора и требуемому напору — 2,5–3 бара на кране плюс подъем по этажности и потери в фильтрах. Для стабильного давления выбирают модель с частотным приводом.

Что происходит с водой, когда отключают электричество?

Повысительный насос останавливается, и подача прекращается. Запас в емкости сохраняется — его выручит чердачная схема с самотеком, ИБП или генератор для бустера.

Как защитить воду в баке от застоя?

Подбирать объем по расчету без лишнего запаса, следить за регулярным водообменом, использовать светонепроницаемую емкость и соблюдать график промывок.

Нужен ли бак, если вода поступает из центрального водопровода?

Нужен, когда подача идет по графику или с гидроударами. Break-tank между магистралью и домом хранит резерв и защищает сеть от обратного потока.

Куда ставить УФ-лампу — до бака или после?

Только после бака. Обеззараженная до емкости вода повторно обсеменяется во время хранения, и эффект лампы теряется.

Читать также:

• Схема подключения насосной станции с накопительным баком
• Методы подъема воды без насоса: рекомендации по выбору подходящего метода и монтажу системы водоснабжения
• Принцип работы насосной станции
• Насосная станция: схемы сборки и особенности эксплуатации
• Факторы выбора насосной станции
• Часто включается насосная станция: причины и способы устранения
• Какое должно быть давление в насосной станции
• Давление в гидроаккумуляторе насосной станции: настройка и устранение неполадок
• Гидроаккумулятор: механизм давления и стабильной работы насоса
• Автоматика насоса без гидроаккумулятора: как устроена и как работает
• Автоматика для скважинного насоса: схема подключения, принцип работы
• Подбор насоса для скважины: расчет производительности и напора
• Скважинные насосы: как подобрать для частного дома или дачи
• Насос для перекачивания воды из резервуара: принцип работы и особенности
• Система водоснабжения частного дома с накопительным баком: особенности и установка
