Закрытая система отопления с насосом и расширительным баком: особенности монтажа в частном доме

Закрытая система отопления — это замкнутый герметичный контур, в котором теплоноситель циркулирует под избыточным давлением и не контактирует с воздухом. Циркуляцию обеспечивает насос, а тепловое расширение теплоносителя компенсирует мембранный расширительный бак. Такую схему применяют в частных домах, коттеджах и на небольших объектах, потому что она держит стабильное давление, исключает завоздушивание и испарение, работает с любой автоматикой и совместима с современными котлами. Рабочее давление в бытовом контуре обычно держат в пределах 1,5–2 бар, а предохранительный клапан группы безопасности настраивают на сброс при 3 бар.

Параметр	Значение
Тип системы	Закрытая, герметичная
Циркуляция	Принудительная, насосом
Рабочее давление	1,5–2 бар
Уставка предохранительного клапана	3 бар
Расширительный бак	Мембранный
Теплоноситель	Вода или антифриз на пропиленгликоле

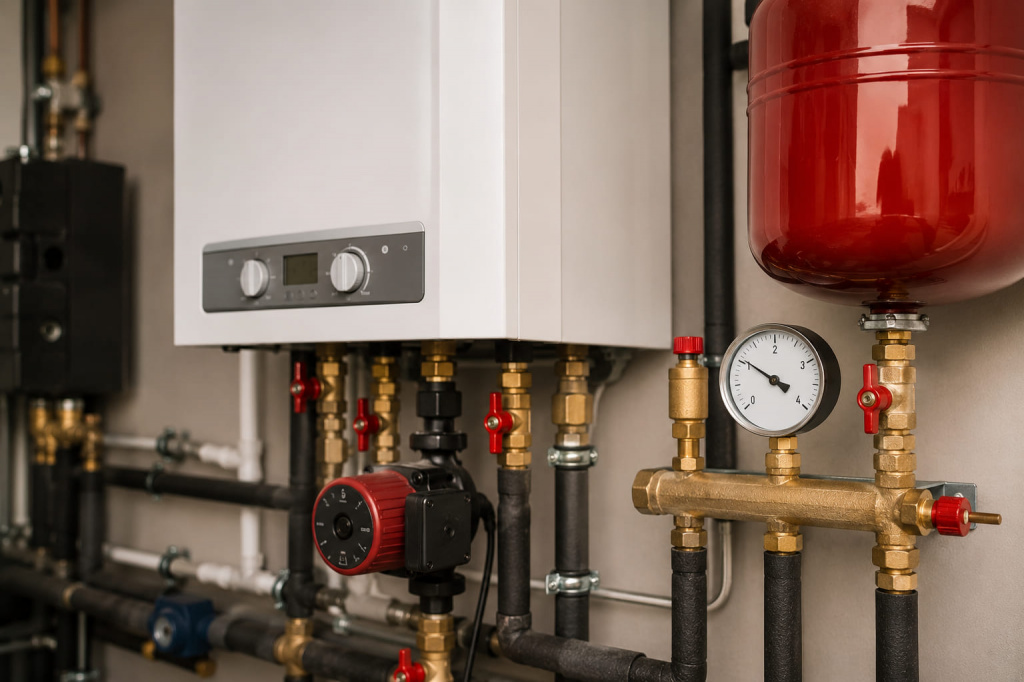

Из чего состоит закрытая система

Котел/теплоисточник: газовый, твердотопливный, электрический, тепловой насос, пеллетный, либо теплообменник от центрального контура.
Насос: по устройству циркуляционный насос бывает с «мокрым» и «сухим» ротором, с фиксированной или частотно-управляемой характеристикой.
Мембранный расширительный бак (РБ): компенсирует тепловое расширение теплоносителя.
Группа безопасности: предохранительный клапан (обычно на 3 бар), автоматический воздухоотводчик, манометр.
Фильтр-грязевик/магнитный шламоуловитель: защита насоса, теплообменника и арматуры.
Воздухоразделитель/автовоздухоотводчики: удаление растворенного воздуха и микропузырьков.
Запорная и балансировочная арматура: краны, термостатические клапаны, байпас/дифклапан.
Коллекторы/смесительные узлы: для теплых полов и низкотемпературных контуров.
Трубопроводы: сталь, медь, PEX/PERT с кислородным барьером, металлопласт.

Преимущества и недостатки закрытой системы

Закрытый контур выигрывает у открытого прежде всего по гидравлике и ресурсу, но накладывает требования к электрике и качеству монтажа. Ниже — обе стороны без общих слов.

Преимущества:

Стабильное давление по всему контуру — избыточный подпор исключает завоздушивание верхних точек и вскипание на подаче.
Нет контакта с атмосферой — теплоноситель не испаряется, а кислород не поступает в контур, поэтому коррозия и шламообразование резко замедляются.
Точное управление гидравликой — EC-насос с Δp-регулированием и балансировка держат расчетный расход по всем ветвям.
Совместимость с любой автоматикой — термостаты, погодозависимое управление, автоподпитка и диспетчеризация.
Компактность и свобода компоновки — котел и бак не нужно разносить по высоте, оборудование умещается в одной котельной.
Долгий ресурс оборудования — стабильное давление и чистый теплоноситель берегут насос, теплообменник и арматуру.

Недостатки:

Зависимость от электропитания — без насоса циркуляция останавливается, поэтому для твердотопливных котлов нужен АВР или источник бесперебойного питания.
Более сложный монтаж и обвязка — требуются группа безопасности, корректная точка подключения РБ и правило pump away.
Чувствительность к настройке — ошибка в предзаряде бака или давлении заполнения сразу выводит систему из стабильного режима.

⚠️ Важно

Для твердотопливного и пеллетного котла зависимость от электричества критична. Без насоса теплоноситель в рубашке котла может закипеть. Такие системы комплектуют источником бесперебойного питания, а часто и теплоаккумулятором, который принимает избыток тепла при остановке циркуляции.

Когда лучше выбирать закрытую систему

Закрытая схема оправдана почти для любого дома с постоянным проживанием, но особенно — там, где важны стабильная гидравлика и автоматизация.

Одноэтажный дом — принудительная циркуляция дает ровный прогрев без уклонов труб и тонких магистралей.
Двухэтажный дом и выше — только закрытый контур с подпором стабильно поднимает теплоноситель на верхние радиаторы, чаще по двухтрубной системе отопления.
Теплые полы и низкотемпературные контуры — длинные петли проходимы лишь под напором насоса через смесительный узел.
Газовый котел — часто уже укомплектован насосом и баком, обвязка упрощается.
Электрический котел и тепловой насос — точное управление температурой и легкая автоматизация.
Твердотопливный и пеллетный котел — работают в закрытой схеме с группой безопасности и защитой от перегрева.

✅ Совет специалиста

Под теплые полы и разветвленные контуры сразу закладывайте EC-насос с Δp-регулированием и дифференциальный байпас-клапан. При массовом закрытии термоголовок обычный насос гонит расход в тупик и шумит, а частотный сам сбрасывает обороты и держит перепад.

Базовая гидравлическая логика: «точка нулевого давления» и «pump away»

В закрытой системе точкой нулевого изменения давления (гидравлическим «якорем») является место подключения расширительного бака. Давление, создаваемое насосом, распределяется в сторону, куда он «накачивает» от этой точки. Отсюда правило грамотной обвязки:

Насос должен «качать прочь» от расширительного бака (pump away). Тогда на всасывании насоса стабильно высокий статический напор, легче удаляется воздух, исчезают завоздушивания и шум.
Практически это означает: РБ подключают к подаче у котла, а насос ставят после точки подключения РБ по ходу движения теплоносителя (часто — на подаче). Допустим и монтаж на обратке, если насос все равно «помпует прочь» от точки подключения РБ.

Подбор расширительного бака: быстрый и точный методы

1.1. Правило «быстрой оценки» Для воды в диапазоне 10→80 °C объемное расширение ≈ 4 %. С учетом запасов и гидравлики обычно берут объем бака 8–12 % от общего объема системы (котел, радиаторы, теплые полы, трубопроводы). Пример: объем системы 200 л → бак 18–24 л.

1.2. Уточненный расчет (рекомендуется)

Определите объем системы Vsys.
Выберите температурный режим и коэффициент объемного расширения e:

10→60 °C ≈ 2,5 %; 10→70 °C ≈ 3,5 %; 10→80 °C ≈ 4,0 %.

Рассчитайте давления (в абсолютных барах, т.е. +1 бар к манометрическому):

Холодное давление заполнения Pcold,abs = Pfill + 1.
Допустимое горячее Phot,abs = Pmax + 1, где Pmax — ниже уставки предклапана (обычно берут 2,5–2,7 бар при клапане 3 бар).

Эффективная «приемная доля» бака: η = (Phot,abs − Pcold,abs) / Phot,abs.
Объем бака: Vtank ≥ (Vsys · e) / η.

1.3. Настройка предзаряда РБ и давления заполнения

Статический напор: высота от точки РБ до самой высокой точки системы H (м). Перевод в бар: Pstat ≈ H/10.
Предзаряд мембраны (на пустом баке): P0 = Pstat + 0,2–0,3 бар.
Холодное давление заполнения: Pfill = P0 + 0,2–0,3 бар. Так сохраняется «подпор» на верхних точках и стабильная дегазация.

Для антифриза (пропиленгликоль 20–30 %) учитывайте большее тепловое расширение и сжимаемость: увеличьте расчетный объем бака в 1,2–1,5 раза.

Подбор циркуляционного насоса

1.1. Расход Для воды удобна формула: G (м³/ч) = 0,86 · Q (кВт) / ΔT (К). Где Q — тепловая нагрузка контура, ΔT — расчетный перепад температур. Примеры:

Радиаторы 70/55 °C (ΔT = 15): G ≈ 0,057 · Q.
Радиаторы 75/65 °C (ΔT = 10): G ≈ 0,086 · Q.
Низкотемпературный контур 45/35 °C (ΔT = 10): G ≈ 0,086 · Q.

Полученный расход и напор определяют нужную мощность насоса.

1.2. Напор Суммируйте потери давления на расчетной «тяжелой» ветви: трубы, фитинги, радиаторные/балансировочные/термостатические клапаны, коллекторы/смесители, теплообменники. Типовой диапазон для дома — 2–6 м вод. ст. на контур; для теплых полов — фиксируйтесь по паспортам коллекторов и длин петель.

1.3. Управление

Современный стандарт — EC-насос с режимами постоянного/пропорционального Δp и автоадаптацией: тишина при закрытии термостатов и экономия электроэнергии.
Для разветвленных систем полезен дифференциальный байпас-клапан, который стабилизирует расход при массовом закрытии термоголовок.

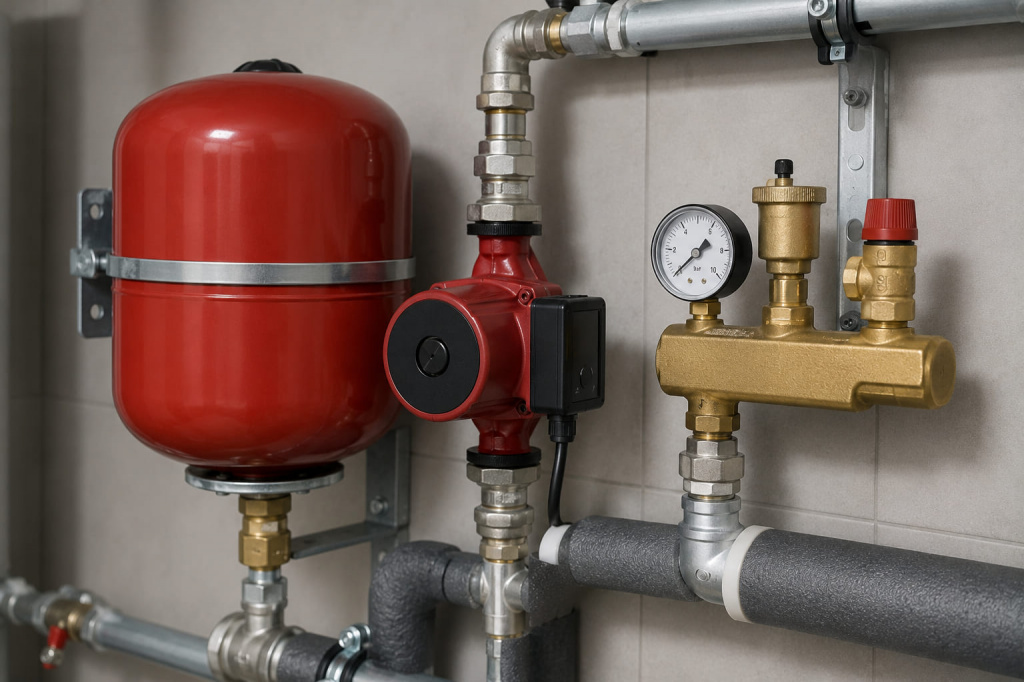

Схема обвязки: что и где ставить

Схему отопления частного дома выстраивают от точки подключения бака, а насос ставят по правилу pump away. Порядок узлов такой:

Группа безопасности — на подаче у котла, непосредственно после теплоисточника, без отсечных кранов между котлом и клапаном.
Точка подключения РБ — рядом с котлом (часто на подаче, у группы безопасности).
Насос — «помпуя прочь» от РБ; фильтр и промывной шламоуловитель до насоса по ходу теплоносителя.
Воздухоразделитель — на горячей подаче в зоне низкой скорости (после котла и насоса), на обратке — шламоуловитель/магнит.
Смесительный узел теплых полов — с трехходовым/двухходовым клапаном, насосом на контуре полов, термостатикой по подаче и ограничением температуры.
Гидравлическая стрелка/буфер — когда есть несколько насосных контуров или котел требует стабильный расход.
Запорная арматура — ставьте везде, кроме участка между котлом и предохранительным клапаном. На РБ допускается отсечной кран с пломбировкой и дренажом для сервисного снятия.

Материалы труб и «кислородный барьер»

Для полимерных труб обязательно выбирайте кислородонепроницаемые (EVOH-барьер). Попадание кислорода через стенку — ускоренная коррозия стали и шлам.
Разные металлы — учитывайте гальваническую пару, применяйте диэлектрические вставки и ингибиторы при необходимости.

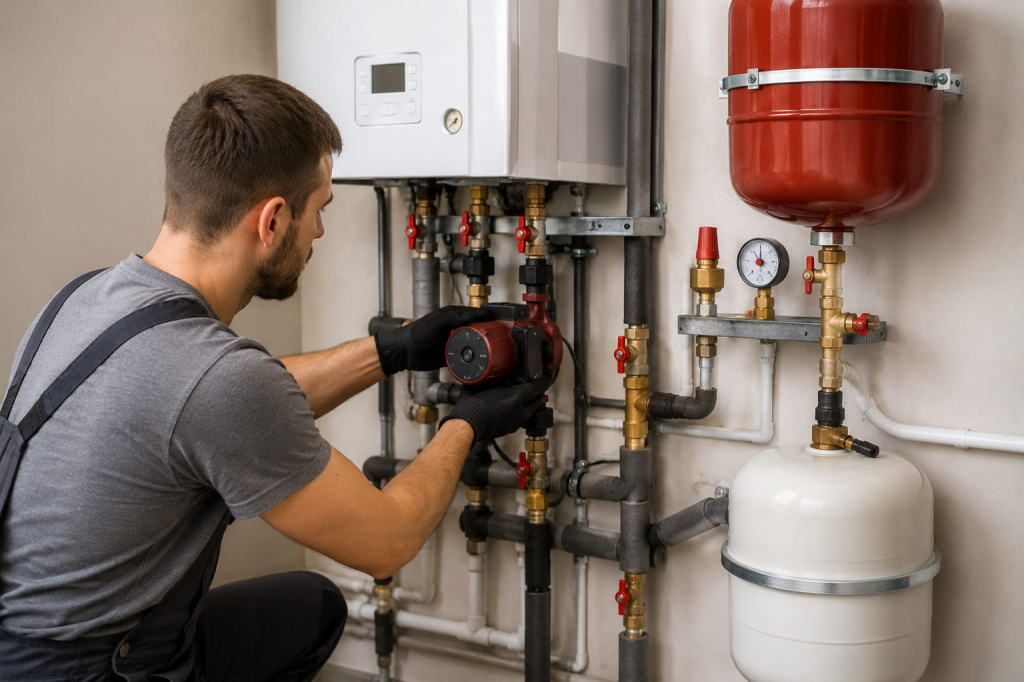

Монтаж: пошаговая последовательность

Разметка и крепление котла/коллекторов, установка настенного/напольного оборудования на виброопоры.
Обвязка котла: группа безопасности, воздухоотвод, точка РБ, слив/залив.
Монтаж насоса, фильтра, шламоуловителя, обратных клапанов (по стрелкам).
Прокладка труб с минимизацией «карманов»; в высших точках — автоматические воздухоотводчики.
Сборка коллекторов, сервоприводы/термоголовки, датчики пола.
Установка РБ: вертикально, мембраной вниз — предпочтительно; доступ для контроля ниппеля.
Электрика и автоматика: питание насосов через контроллер/котел, термостаты, датчики, защита.
Теплоизоляция трубопроводов подачи/обратки, особенно на холодных чердаках/подвалах.

Пусконаладка и балансировка

Промывка и гидроиспытание на герметичность.
Настройка предзаряда РБ (на пустом баке), затем холодное заполнение системы до Pfill.
Дегазация: последовательное открытие воздухоотводов, запуск насоса на низкой скорости, повторная подпитка.
Первичный прогрев на пониженной температуре, контроль уставок котла и отсутствия кавитации.
Балансировка радиаторов/петель по перепаду и температуре обратки; подбор кривой насоса (режим Δp).
Контроль горячего давления: в максимальном режиме оно не должно подходить к уставке предохранительного клапана.
Фиксация настроек и составление паспорта системы (давления, объемы, уставки).

Перед первым запуском убедитесь, что предзаряд РБ выставлен на пустом баке и равен Pstat + 0,2–0,3 бар, а между котлом и предохранительным клапаном нет отсечной арматуры. Проверьте направление стрелки насоса и правило pump away, откройте всю запорную арматуру контуров и подготовьте воздухоотводчики. Только после этого заполняйте систему и запускайте котел.

Теплые полы и низкотемпературные контуры

Отдельный насос на контуре полов, смесительный узел, ограничение температуры подачи не выше 45–50 °C.
Длины петель подбирайте с учетом паспортных падений давления коллектора и допустимого перепада по петле; обычно 60–100 м при трубе 16×2.
Для больших домов удобны коллекторные шкафы с расходомерами и термоприводами по комнатным термостатам.

Антифриз и особенности с ним

Вязкость выше → выше гидросопротивление и нагрузка на насос. Заложите дополнительный напор и проверьте рабочую точку.
Теплоемкость ниже → для той же мощности нужен больший расход.
Тепловое расширение выше → увеличьте объем РБ (см. 3.3).
Используйте только теплотехнические составы на базе пропиленгликоля с антикоррозионными пакетами.

Обслуживание закрытой системы отопления

Пусконаладка выводит систему на рабочий режим, а регулярное обслуживание поддерживает его годами.

Узел	Периодичность	Что делать
Давление по манометру	Раз в месяц в сезон и перед пуском	Сверить с рабочим, при нехватке подпитать
Предзаряд РБ	Раз в год, на пустом баке	Восстановить до Pstat + 0,2–0,3 бар
Циркуляционный насос	Раз в сезон	Проверить шум, вибрацию и режим Δp
Группа безопасности	Раз в год	Сверить манометр, проверить сброс клапана
Шламоуловитель, магнит	Раз в сезон, чаще в первый год	Очистить от шлама
Промывка контура	Раз в 3–5 лет	Промыть, обновить ингибиторы
Соединения	Раз в сезон	Осмотреть котел, РБ, коллекторы на подтеки

✅Из опыта эксплуатации

Больше половины обращений по «скачущему давлению» в закрытой системе сводятся к расширительному баку. В нем либо просел предзаряд, либо порвана мембрана. Прежде чем искать течь по контуру, проверьте предзаряд на пустом баке — это экономит часы диагностики.

Частые ошибки

Отсечной кран между котлом и предохранительным клапаном — недопустимо.
Насос «всасывает» к РБ (против правила pump away) — хронический воздух и шум.
Недооцененный объем РБ — рост давления при нагреве и срабатывание клапана.
Отсутствие воздухоразделителя/магнитного фильтра — шлам, шум, износ насоса.
Полимерные трубы без кислородного барьера — бурый шлам через сезон.
Заполнение «по манометру котла» без учета статической высоты — верхние точки пустые.
Перегрев теплых полов — дискомфорт и деградация напольных покрытий.

Краткий чек-лист проектировщика/монтажника

Режимы: радиаторы 70/55 или 60/45; теплые полы 40/30–45/35.
Расход по формуле G = 0,86 · Q/ΔT.
Насос с EC-двигателем и Δp-регулированием.
РБ: 8–12 % от объема системы или расчет по η; предзаряд Pstat + 0,2–0,3 бар.
Группа безопасности на подаче у котла, клапан 3 бар.
РБ у котла, насос «помпует прочь» от РБ.
Воздухоразделитель на подаче, шламоуловитель на обратке.
Кислородный барьер труб.
Смесительный узел и отдельный насос для полов.
Пуск: промывка, дегазация, балансировка, фиксация уставок.

Грамотно спроектированная и смонтированная закрытая система отопления с насосом и расширительным баком обеспечивает стабильную температуру, тихую работу и долгий ресурс оборудования. Ключ к результату — корректный объем и предзаряд расширительного бака, «насос от бака» по правилу pump away, качественная дегазация и фильтрация, а также разумный выбор режимов и автоматики под реальную гидравлику дома.

Частые вопросы

Что такое закрытая система отопления?

Герметичный контур, где теплоноситель циркулирует под избыточным давлением без контакта с воздухом. Расширение компенсирует мембранный бак, движение обеспечивает насос.

Какое давление должно быть в системе?

Заполнение выставляют по статической высоте (Pfill = Pstat + 0,4–0,6 бар), рабочее после прогрева обычно 1,5–2 бар. Предохранительный клапан сбрасывает при 3 бар, и горячее давление не должно подходить к этой уставке.

Где устанавливается расширительный бак?

У котла, чаще на подаче рядом с группой безопасности — это точка нулевого изменения давления. От нее насос качает прочь по правилу pump away, а предзаряд выставляют на пустом баке.

Где устанавливается циркуляционный насос?

После точки подключения бака по ходу теплоносителя, чтобы он «помповал прочь» от РБ. Часто это подача, но допустима и обратка при соблюдении pump away.

Можно ли использовать антифриз?

Да, теплотехнические составы на базе пропиленгликоля с антикоррозионными пакетами. У антифриза выше вязкость и расширение, поэтому закладывают запас напора и увеличивают объем бака в 1,2–1,5 раза.

Как правильно заполнить систему?

Сначала выставляют предзаряд на пустом баке, затем заполняют холодную систему до Pfill и ведут дегазацию с запуском насоса на низкой скорости. После прогрева воздух стравливают повторно и подпитывают.

Почему растет давление при нагреве?

Небольшой рост от расширения — норма, его принимает бак. Сильный рост со сбросом клапана означает недооцененный объем бака или просевший предзаряд, тогда предзаряд проверяют и пересчитывают объем по η.

Почему шумит циркуляционный насос?

Чаще всего в контуре остался воздух или нарушено правило pump away, и насос кавитирует. Сначала проводят дегазацию и проверяют точку подключения бака, затем чистят фильтр.

Как удалить воздух из системы?

Воздухоразделителем на горячей подаче, автоматическими воздухоотводчиками в верхних точках и кранами Маевского на радиаторах. Дегазацию ведут на низкой скорости насоса и повторяют после первого прогрева.

Что лучше — открытая или закрытая система отопления?

Закрытая держит стабильное давление, исключает испарение и работает с автоматикой, поэтому ее берут для постоянного проживания. Открытая проще и не зависит от электричества, но уступает по стабильности и КПД.

Как подобрать расширительный бак?

Быстрая оценка — 8–12 % от объема системы, точный расчет по формуле Vtank ≥ Vsys · e / η. Под антифриз объем увеличивают в 1,2–1,5 раза.

Как часто обслуживать систему?

Давление — раз в месяц в сезон, предзаряд бака и группу безопасности — раз в год, шламоуловитель — раз в сезон, промывку с заменой ингибиторов — раз в 3–5 лет.
